Пилотные гидролинии (2) — HITACHI HX180B

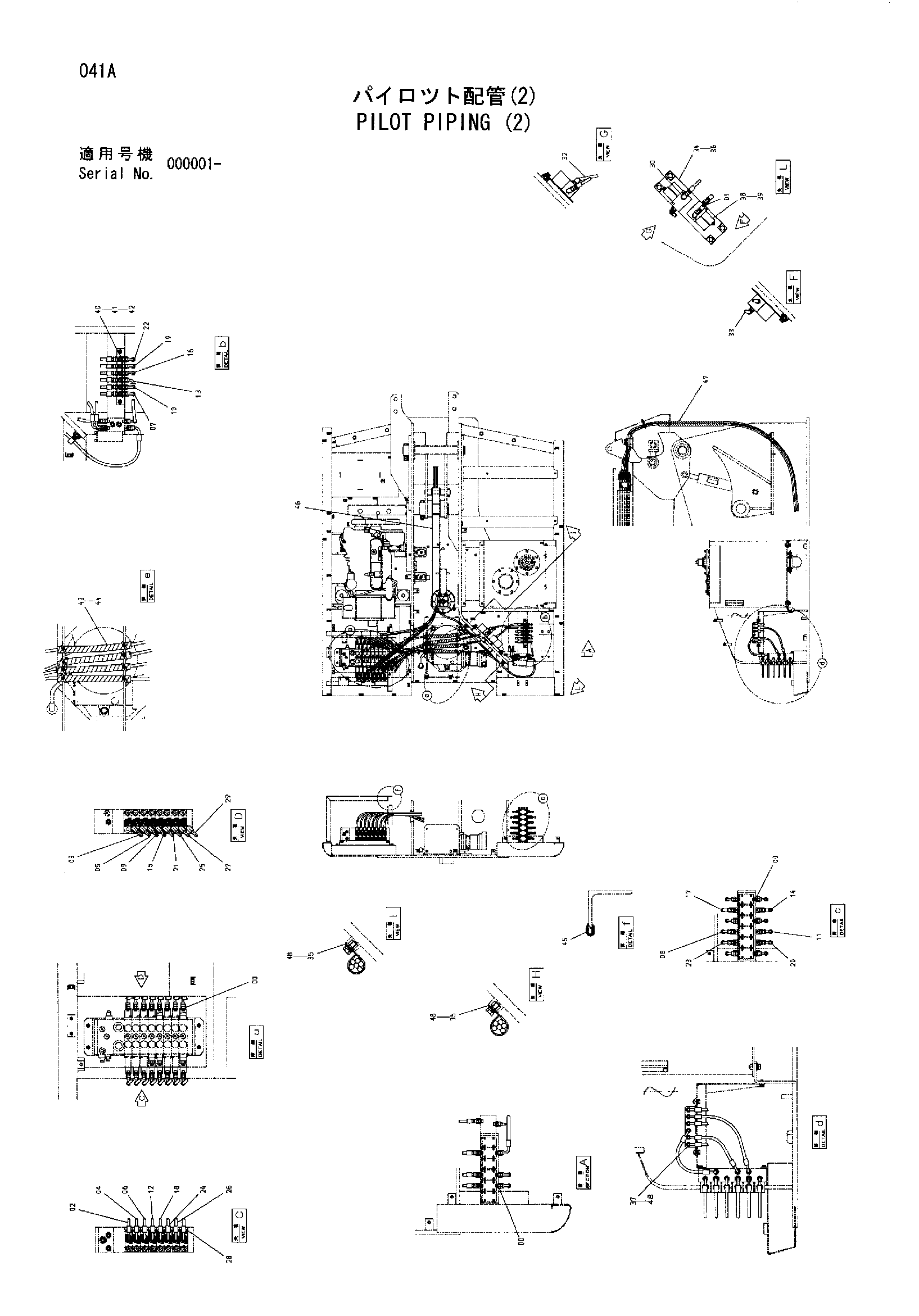

Заводская схема «Пилотные гидролинии (2)» для HITACHI HX180B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 34 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852132 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4489523 | Шланг | 1 |
| 03 | 4489524 | Шланг | 1 |
| 04 | 4489525 | Шланг | 1 |
| 05 | 4489526 | Шланг | 1 |
| 06 | 4489527 | Шланг | 1 |
| 07 | 4489528 | Шланг | 1 |
| 08 | 4489529 | Шланг | 1 |
| 09 | 4489530 | Шланг | 1 |
| 10 | 4489531 | Шланг | 1 |
| 11 | 4489532 | Шланг | 1 |
| 12 | 4489533 | Шланг | 1 |
| 13 | 4489534 | Шланг | 1 |
| 14 | 4489535 | Шланг | 1 |
| 15 | 4489536 | Шланг | 1 |
| 16 | 4489537 | Шланг | 1 |
| 17 | 4489538 | Шланг | 1 |
| 18 | 4489539 | Шланг | 1 |
| 19 | 4489540 | Шланг | 1 |
| 20 | 4489541 | Шланг | 1 |
| 21 | 4489542 | Шланг | 1 |
| 22 | 4489543 | Шланг | 1 |
| 23 | 4489544 | Шланг | 1 |
| 24 | 4489545 | Шланг | 1 |
| 25 | 4489546 | Шланг | 1 |
| 26 | 4489547 | Шланг | 1 |
| 27 | 4489548 | Шланг | 1 |
| 28 | 4489549 | Шланг | 1 |
| 29 | 4489550 | Шланг | 1 |
| 30 | A852332 | Угловой штуцер | 3 |
| 32 | 4610980 | Шланг | 1 |
| 33 | 4610981 | Шланг | 1 |
| 34 | 4610470 | Пластина | 1 |
| 35 | 4190264 | Зажим | 2 |
| 36 | J021025 | Болт с шайбой | 4 |
| 37 | 8093828 | Кронштейн | 1 |
| 38 | 4611387 | Клапан блок | 2 |
| 39 | J020818 | Болт с шайбой | 4 |
| 40 | 4311094 | Адаптер | 6 |
| 41 | 4209198 | Гайка | 6 |
| 42 | A590912 | Пружинная шайба | 6 |
| 43 | 4327294 | Защитный кожух | 4 |
| 44 | 4323613 | Ленточный зажим | 8 |
| 45 | 4610984 | Резиновое уплотнение | 1 |
| 46 | 4351175 | Шланг | 2 |
| 47 | 4327293 | Защитный кожух | 18 |
| 48 | J021025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
