Каталог запчастей HITACHI
Электрооборудование (основной) — HITACHI HX180B

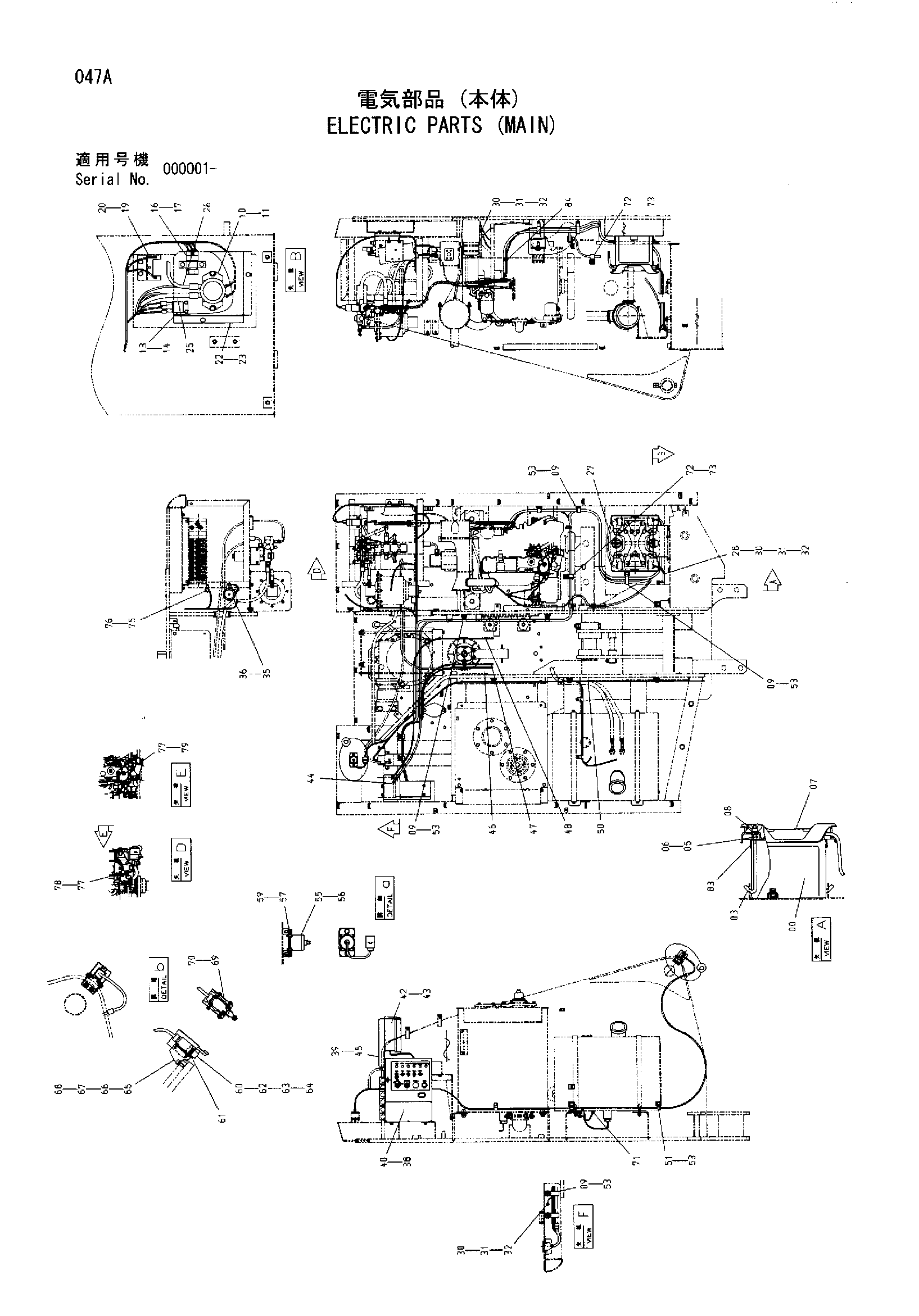

Заводская схема «Электрооборудование (основной)» для HITACHI HX180B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199874 | Аккумулятор | 2 |
| 03 | 4359331 | Болт крюк | 2 |
| 05 | J950010 | Гайка | 4 |
| 06 | A590110 | Плоская шайба | 4 |
| 07 | 4351057 | Крышка аккумулятор | 1 |
| 08 | M570010 | Гайка винг | 2 |
| 09 | 4192034 | Зажим | 8 |
| 10 | 4255762 | Реле аккумулятор | 1 |
| 11 | J020830 | Болт с шайбой | 2 |
| 13 | 4251587 | Реле | 1 |
| 14 | J020620 | Болт с шайбой | 2 |
| 16 | 4452158 | Реле | 1 |
| 17 | J020820 | Болт с шайбой | 2 |
| 19 | 4449445 | Кронштейн | 1 |
| 20 | J010820 | Болт с шайбой | 2 |
| 22 | 3091312 | Крышка | 1 |
| 23 | J010820 | Болт с шайбой | 2 |
| 25 | 4263508 | Жгут проводов | 1 |
| 26 | 4457915 | Жгут проводов | 1 |
| 27 | 4350738 | Жгут проводов | 1 |
| 28 | 4258420 | Жгут проводов | 1 |
| 30 | J950010 | Гайка | 3 |
| 31 | A590910 | Пружинная шайба | 3 |
| 32 | A590110 | Плоская шайба | 3 |
| 35 | 4439229 | Звуковой сигнал | 1 |
| 36 | J020825 | Болт с шайбой | 1 |
| 38 | J021025 | Болт с шайбой | 4 |
| 39 | J021035 | Болт с шайбой | 2 |
| 40 | 4488037 | Короб управление | 1 |
| 42 | 4478731 | Бракер киркуит | 1 |
| 43 | J460430 | Винт с шайбой | 4 |
| 44 | 4478715 | Жгут проводов | 1 |
| 45 | 9760715 | Кронштейн | 1 |
| 46 | 4600051 | Жгут проводов | 1 |
| 47 | 4600055 | Жгут проводов | 1 |
| 48 | 4600050 | Жгут проводов | 1 |
| 50 | 4600185 | Жгут проводов | 1 |
| 51 | 4190272 | Зажим | 5 |
| 53 | J011020 | Болт с шайбой | 13 |
| 55 | 4432397 | Выключатель | 1 |
| 56 | J680412 | Винт с шайбой | 4 |
| 57 | 4403938 | Пластина | 1 |
| 59 | J020820 | Болт с шайбой | 2 |
| 60 | 4445841 | Выключатель концевой | 1 |
| 61 | 9755779 | Кронштейн | 1 |
| 62 | J780435 | Болт с внутренним шестигранником | 2 |
| 63 | M500403 | Гайка | 2 |
| 64 | A590104 | Плоская шайба | 2 |
| 65 | 9758289 | Кронштейн | 1 |
| 66 | J780820 | Болт с внутренним шестигранником | 2 |
| 67 | A590908 | Пружинная шайба | 2 |
| 68 | A590108 | Плоская шайба | 2 |
| 69 | 4405098 | Крышка | 1 |
| 70 | J680616 | Винт с шайбой | 4 |
| 71 | J011016 | Болт с шайбой | 1 |
| 72 | 4392060 | Зажим | 2 |
| 73 | J021020 | Болт с шайбой | 2 |
| 75 | 4488868 | Зуммер | 1 |
| 76 | J680612 | Винт с шайбой | 1 |
| 77 | 4192018 | Зажим | 2 |
| 78 | M111020 | Болт | 1 |
| 79 | J020816 | Болт с шайбой | 1 |
| 83 | 8087963 | Кронштейн | 1 |
| 84 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
