Насос(аварийный) — HITACHI HX180B

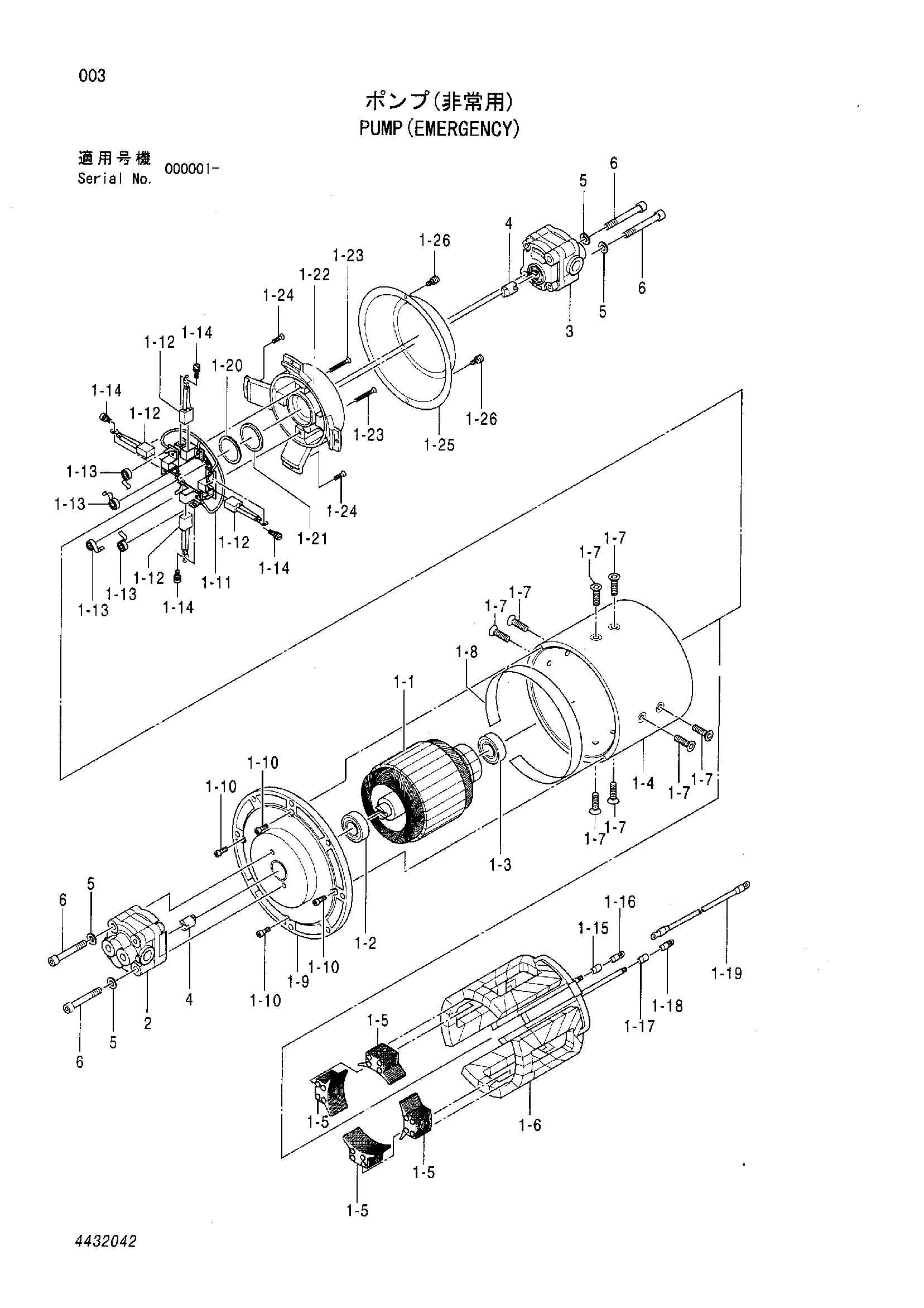

Заводская схема «Насос(аварийный)» для HITACHI HX180B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4432042 | Насос | 1 | |
| 1-1 | 4453466 | Арматуре | 1 |
| 1-2 | 4162554 | Шариковый подшипник | 1 |
| 1-3 | 4074435 | Шариковый подшипник | 1 |
| 1-4 | 4453467 | Вилка | 1 |
| 1-5 | 4453468 | Поле | 4 |
| 1-6 | 4453469 | Коил фиелд | 1 |
| 1-7 | M470825 | Установочный винт | 8 |
| 1-8 | 4453470 | Папер | 1 |
| 1-9 | 4453471 | Крышка передний | 1 |
| 1-10 | J780516 | Болт с внутренним шестигранником | 4 |
| 1-11 | 4453472 | Держатель | 1 |
| 1-12 | 4453473 | Щётка | 4 |
| 1-13 | 4453474 | Пружина | 4 |
| 1-14 | J450510 | Винт | 4 |
| 1-19 | 4453479 | Трос | 1 |
| 1-20 | 4453480 | Шайба регулировка. | 1 |
| 1-21 | 4453481 | Шайба регулировка. | 1 |
| 1-22 | 4453482 | Крышка задний | 1 |
| 1-23 | M470535 | Установочный винт | 2 |
| 1-24 | M470516 | Установочный винт | 2 |
| 1-25 | 4453483 | Крышка | 1 |
| 1-26 | J450516 | Винт | 2 |
| 2 | 4453484 | Шестерённый насос | 1 |
| 3 | 4453485 | Шестерённый насос | 1 |
| 4 | 4453486 | Соединение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
