Обратные трубопроводы — HITACHI HX180B

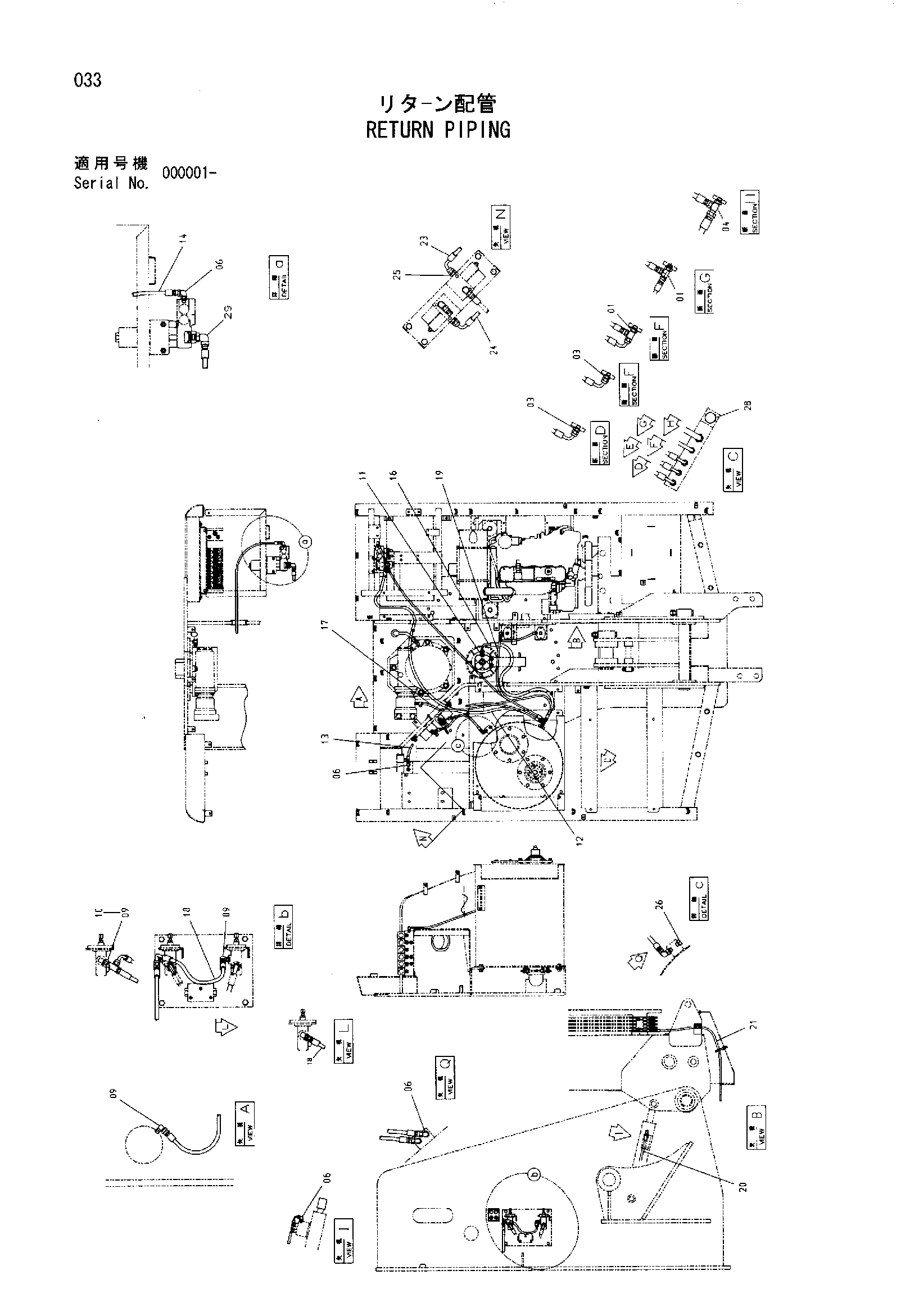

Заводская схема «Обратные трубопроводы» для HITACHI HX180B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852432 | Тройник | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852122 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4234371 | Тройник | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 5 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4154656 | Угловой штуцер | 3 |
| 10 | 4252786 | Тройник | 1 |
| 11 | A852134 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4489473 | Шланг | 1 |
| 13 | 4489474 | Шланг | 1 |
| 14 | 4489475 | Шланг | 1 |
| 16 | 4489477 | Шланг | 1 |
| 17 | 4489478 | Шланг | 1 |
| 18 | 4489479 | Шланг | 1 |
| 19 | 4489480 | Шланг | 1 |
| 20 | 4489481 | Шланг | 1 |
| 21 | 4489482 | Шланг | 1 |
| 23 | 4610971 | Шланг | 1 |
| 24 | 4610973 | Шланг | 1 |
| 25 | A852132 | Адаптер | 2 |
| 26 | 4093624 | Пробка | 2 |
| 28 | 4354135 | Пробка | 1 |
| 29 | A852343 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
