Основные гидролинии (2) — HITACHI HX140B-2

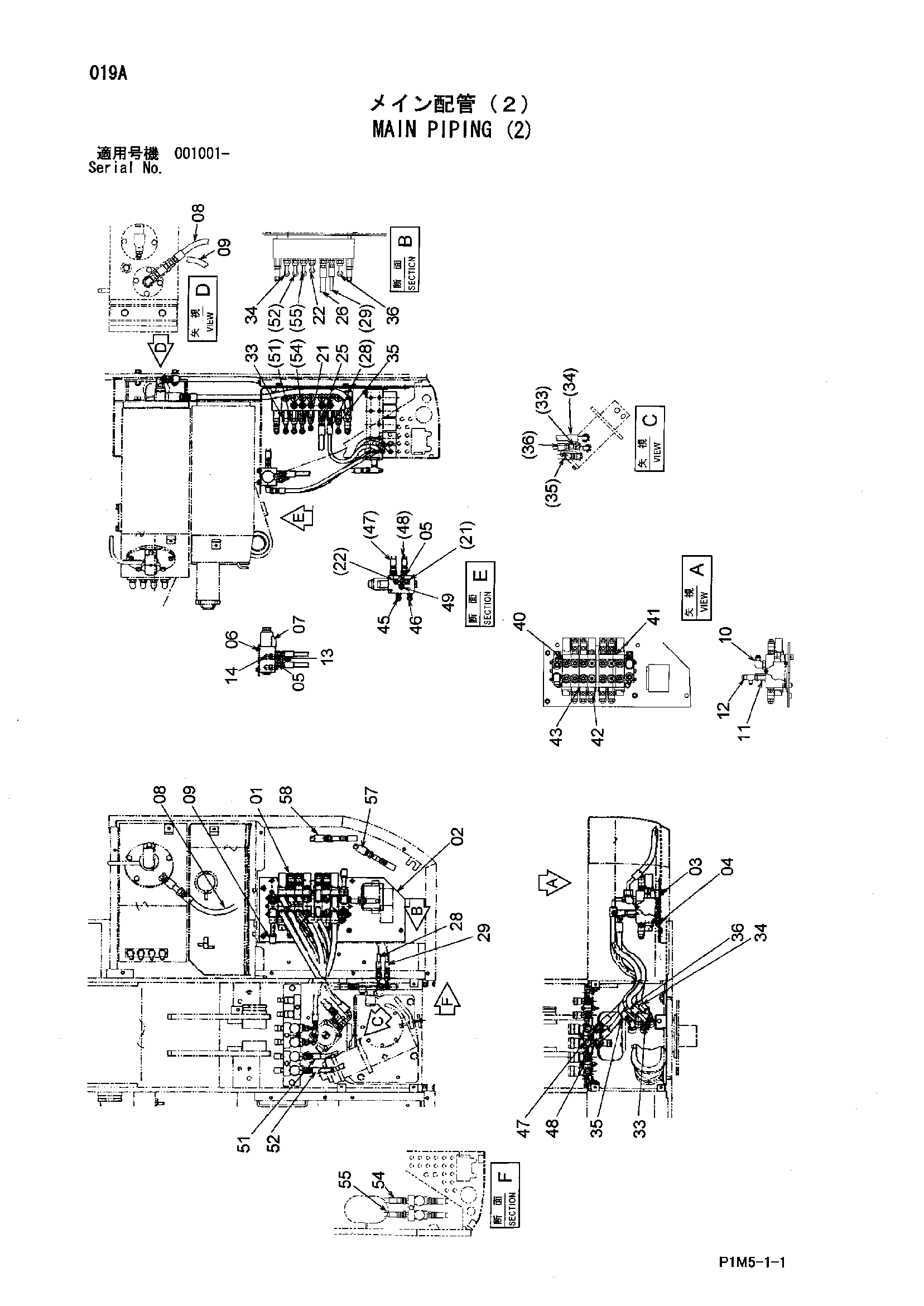

Заводская схема «Основные гидролинии (2)» для HITACHI HX140B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4455049 | Гидрораспределитель | 1 |
| 02 | 8083965 | Кронштейн | 1 |
| 03 | J260830 | Болт с шайбой | 2 |
| 03A | J900830 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4200468 | Адаптер | 4 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | J260825 | Болт с шайбой | 2 |
| 06A | J900825 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 4454950 | Клапан селектор | 1 |
| 08 | 4461842 | Шланг | 1 |
| 09 | 4461843 | Шланг | 1 |
| 10 | 4154672 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4214603 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4234371 | Тройник | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4200465 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200470 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4461848 | Шланг | 1 |
| 22 | 4461849 | Шланг | 1 |
| 28 | 4461852 | Шланг | 1 |
| 29 | 4461853 | Шланг | 1 |
| 33 | 4461854 | Шланг | 1 |
| 34 | 4461855 | Шланг | 1 |
| 35 | 4461856 | Шланг | 1 |
| 36 | 4461857 | Шланг | 1 |
| 40 | 4276965 | Адаптер | 5 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4276964 | Адаптер | 2 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4200468 | Адаптер | 2 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4200466 | Адаптер | 5 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4461887 | Шланг | 1 |
| 46 | 4461888 | Шланг | 1 |
| 47 | 4461891 | Шланг | 1 |
| 48 | 4461892 | Шланг | 1 |
| 49 | 4461893 | Шланг | 1 |
| 51 | 4471141 | Шланг | 1 |
| 52 | 4471143 | Шланг | 1 |
| 54 | 4474145 | Шланг | 1 |
| 55 | 4474146 | Шланг | 1 |
| 57 | 4483689 | Шланг | 1 |
| 58 | 4483690 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
