Рама — HITACHI HX140B-2

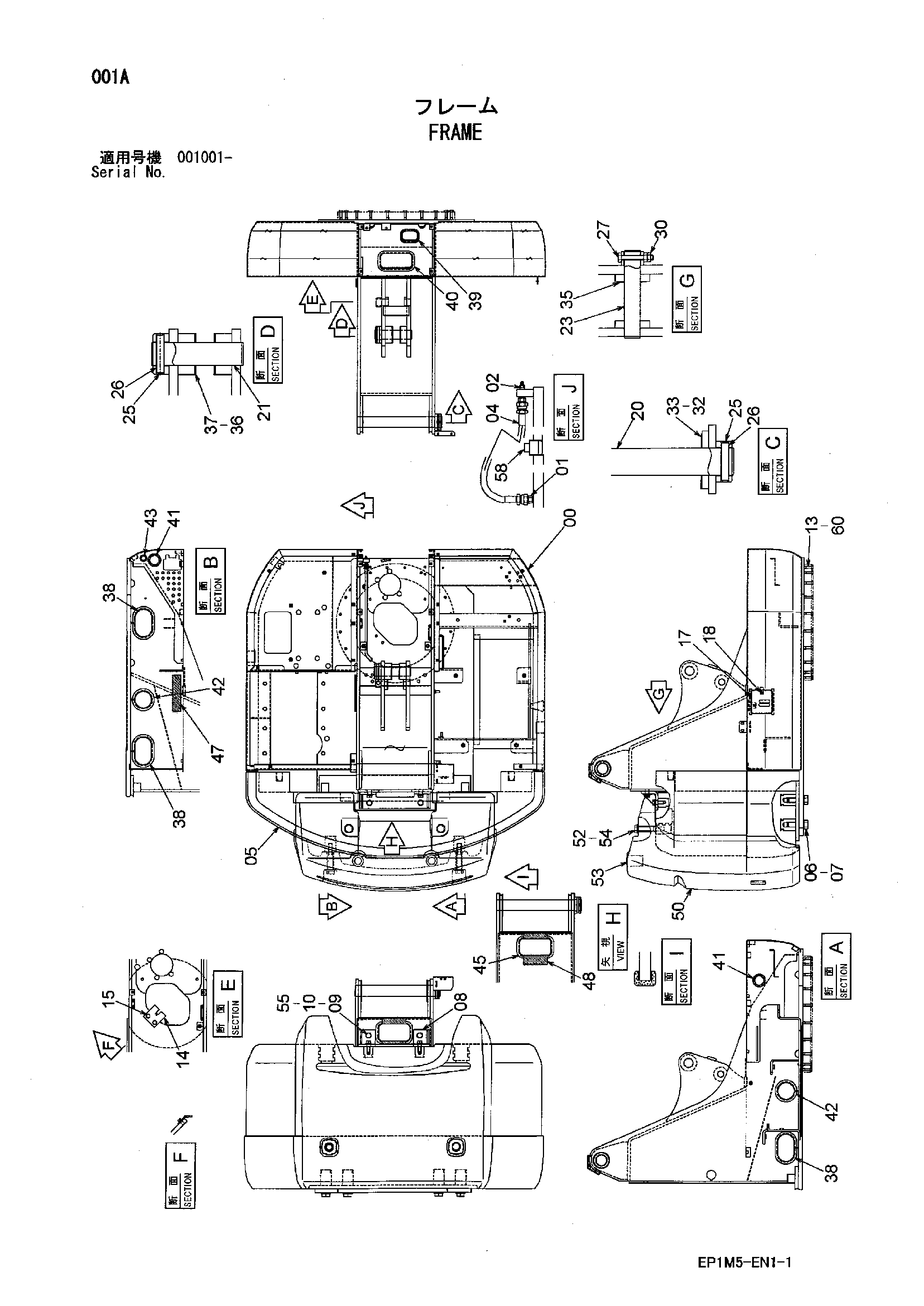

Заводская схема «Рама» для HITACHI HX140B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007678 | Рама основной | 1 |
| 01 | 4331915 | Адаптер | 2 |
| 02 | J75481 | Пресс-маслёнка | 1 |
| 04 | 4467680 | Пластиковый шланг | 1 |
| 05 | 5007686 | Противовес | 1 |
| 06 | J932790 | Болт | 4 |
| 07 | 4085857 | Шайба | 4 |
| 08 | 9756550 | Кронштейн | 1 |
| 09 | J921650 | Болт | 4 |
| 10 | A590916 | Пружинная шайба | 4 |
| 13 | J921270 | Болт | 22 |
| 14 | 4453600 | Ограничитель | 1 |
| 15 | J271225 | Болт с шайбой | 2 |
| 15A | J901225 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 9746695 | Крышка | 1 |
| 18 | 4373194 | Винт | 1 |
| 20 | 4453925 | Палец | 1 |
| 21 | 4453582 | Палец | 1 |
| 23 | 4453580 | Палец | 1 |
| 25 | 4065688 | Кольцо | 2 |
| 26 | 4065689 | Палец | 2 |
| 27 | J921070 | Болт | 1 |
| 30 | J950010 | Гайка | 2 |
| 32 | 4367411 | Упорная пластина 2.0mm | 2 |
| 33 | 4366694 | Упорная пластина 1.0mm | 2 |
| 35 | 4275477 | Регулировочная шайба 0.8mm | 2 |
| 36 | 4292227 | Регулировочная шайба 1.0mm | 2 |
| 37 | 4292639 | Регулировочная шайба 2.0mm | 2 |
| 38 | 4304274 | Резиновая втулка | 3 |
| 39 | 4325173 | Резиновая втулка | 1 |
| 40 | 4405099 | Резиновая втулка | 1 |
| 41 | 4207839 | Резиновая втулка | 2 |
| 42 | 4201986 | Резиновая втулка | 2 |
| 43 | 4274544 | Резиновая втулка | 1 |
| 45 | 4447993 | Резиновая втулка | 1 |
| 47 | 4416265 | Резиновая прокладка | 1 |
| 48 | 4415136 | Сиденье | 2 |
| 50 | 6020065 | Противовес | 1 |
| 52 | 4648790 | Шайба | 4 |
| 53 | 4149678 | Колпачок | 2 |
| 54 | J932410 | Болт | 4 |
| 55 | J254016 | Шайба | 4 |
| 58 | J75210 | Пробка | 1 |
| 60 | 4472371 | Установочный штифт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
