Пилотные гидролинии (2) — HITACHI HX140B-2

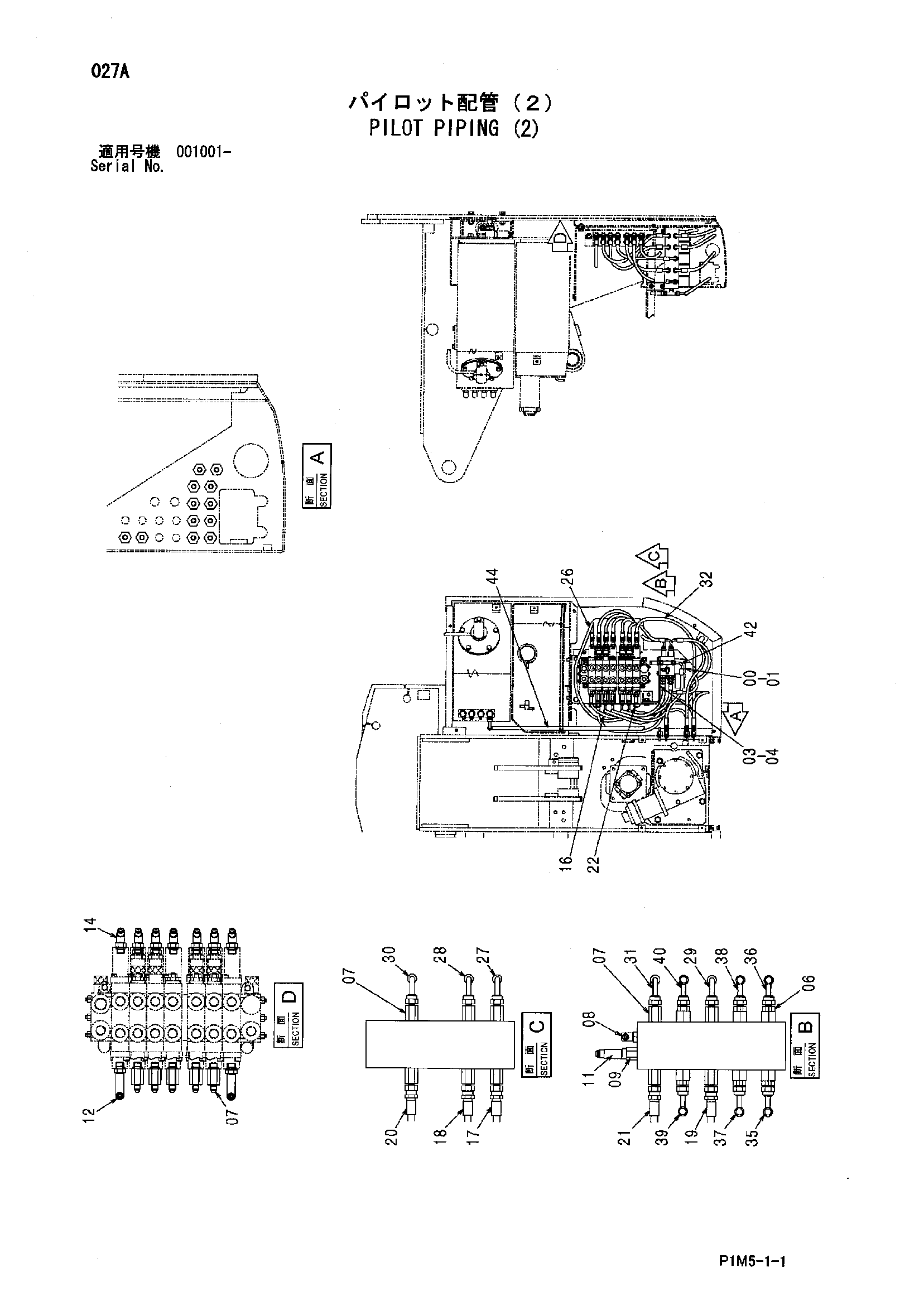

Заводская схема «Пилотные гидролинии (2)» для HITACHI HX140B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4453809 | Блок | 1 |
| 01 | J260820 | Болт с шайбой | 4 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4453586 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 1 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4200465 | Адаптер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4270517 | Адаптер | 15 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4217432 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4435445 | Разъём | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4208908 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4279119 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4193826 | Угловой штуцер | 7 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4461810 | Шланг (B1) | 1 |
| 17 | 4461811 | Шланг (SB2) | 1 |
| 18 | 4461812 | Шланг (SB3) | 1 |
| 19 | 4461813 | Шланг (SB4) | 1 |
| 20 | 4461814 | Шланг (SB5) | 1 |
| 21 | 4461815 | Шланг (SB6) | 1 |
| 22 | 4461816 | Шланг (B7) | 1 |
| 26 | 4461817 | Шланг (A1) | 1 |
| 27 | 4461818 | Шланг (SA2) | 1 |
| 28 | 4461819 | Шланг (SA3) | 1 |
| 29 | 4461820 | Шланг (SA4) | 1 |
| 30 | 4461821 | Шланг (SA5) | 1 |
| 31 | 4461822 | Шланг (SA6) | 1 |
| 32 | 4461823 | Шланг (A7) | 1 |
| 35 | 4461824 | Шланг (SVC) | 1 |
| 36 | 4461825 | Шланг (SVD) | 1 |
| 37 | 4461826 | Шланг (SVA) | 1 |
| 38 | 4461827 | Шланг (SVB) | 1 |
| 39 | 4461828 | Шланг (SVE) | 1 |
| 40 | 4461829 | Шланг (SVF) | 1 |
| 42 | 4461830 | Шланг (SVP) | 1 |
| 44 | 4461832 | Шланг (SVT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
