Баскет трубопроводы — HITACHI HX140B-2

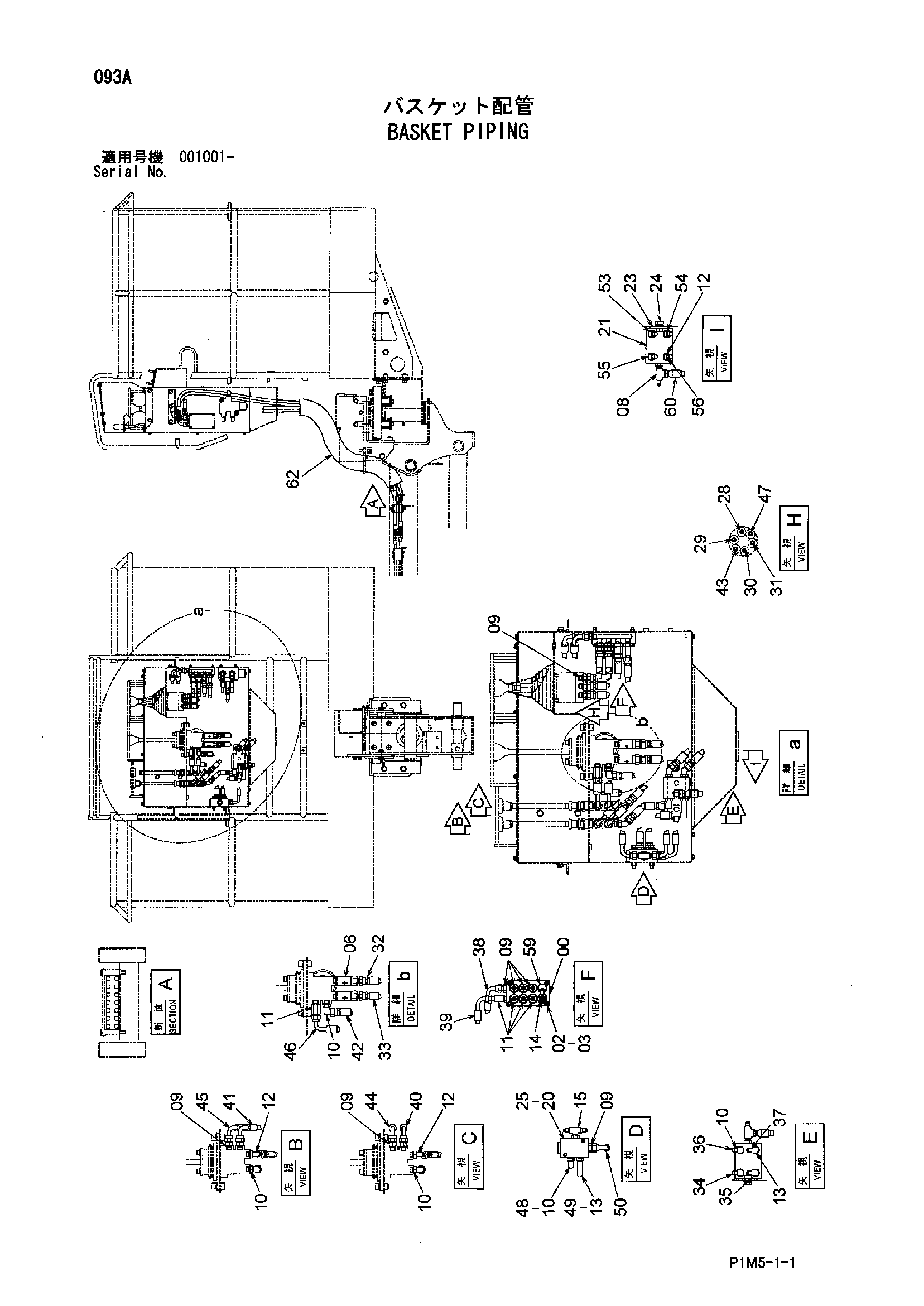

Заводская схема «Баскет трубопроводы» для HITACHI HX140B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3082832 | Коллектор | 1 |
| 02 | J780645 | Болт с внутренним шестигранником | 4 |
| 03 | A590906 | Пружинная шайба | 4 |
| 06 | 4432819 | Клапан | 2 |
| 08 | 4364784 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4200465 | Адаптер | 15 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4154670 | Угловой штуцер | 6 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4270517 | Адаптер | 5 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4193826 | Угловой штуцер | 6 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4279119 | Угловой штуцер | 3 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4203171 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4217432 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4405106 | Клапан | 1 |
| 21 | 4314477 | Челночный клапан | 1 |
| 23 | 9754230 | Седло винта | 1 |
| 24 | J271020 | Болт с шайбой | 4 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J780855 | Болт с внутренним шестигранником | 2 |
| 28 | 4467017 | Шланг | 1 |
| 29 | 4467018 | Шланг | 1 |
| 30 | 4467019 | Шланг | 1 |
| 31 | 4467020 | Шланг | 1 |
| 32 | 4467021 | Шланг | 1 |
| 33 | 4467022 | Шланг | 1 |
| 34 | 4467023 | Шланг | 1 |
| 35 | 4467024 | Шланг | 1 |
| 36 | 4467025 | Шланг | 1 |
| 37 | 4467026 | Шланг | 1 |
| 38 | 4467049 | Шланг | 1 |
| 39 | 4467050 | Шланг | 1 |
| 40 | 4439671 | Шланг | 1 |
| 41 | 4467054 | Шланг | 1 |
| 42 | 4467055 | Шланг | 1 |
| 43 | 4467056 | Шланг | 1 |
| 44 | 4439676 | Шланг | 1 |
| 45 | 4439677 | Шланг | 1 |
| 46 | 4467059 | Шланг | 1 |
| 47 | 4439679 | Шланг | 1 |
| 48 | 4467061 | Шланг | 1 |
| 49 | 4467062 | Шланг | 1 |
| 50 | 4467063 | Шланг | 1 |
| 53 | 4467066 | Шланг | 1 |
| 54 | 4467067 | Шланг | 1 |
| 55 | 4467068 | Шланг | 1 |
| 56 | 4467069 | Шланг | 1 |
| 59 | 4093624 | Пробка | 1 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4333040 | Выключатель | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4351175 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
