Гидроцилиндр. подъём (стрела подъёмный механизм) — HITACHI HX140B-2

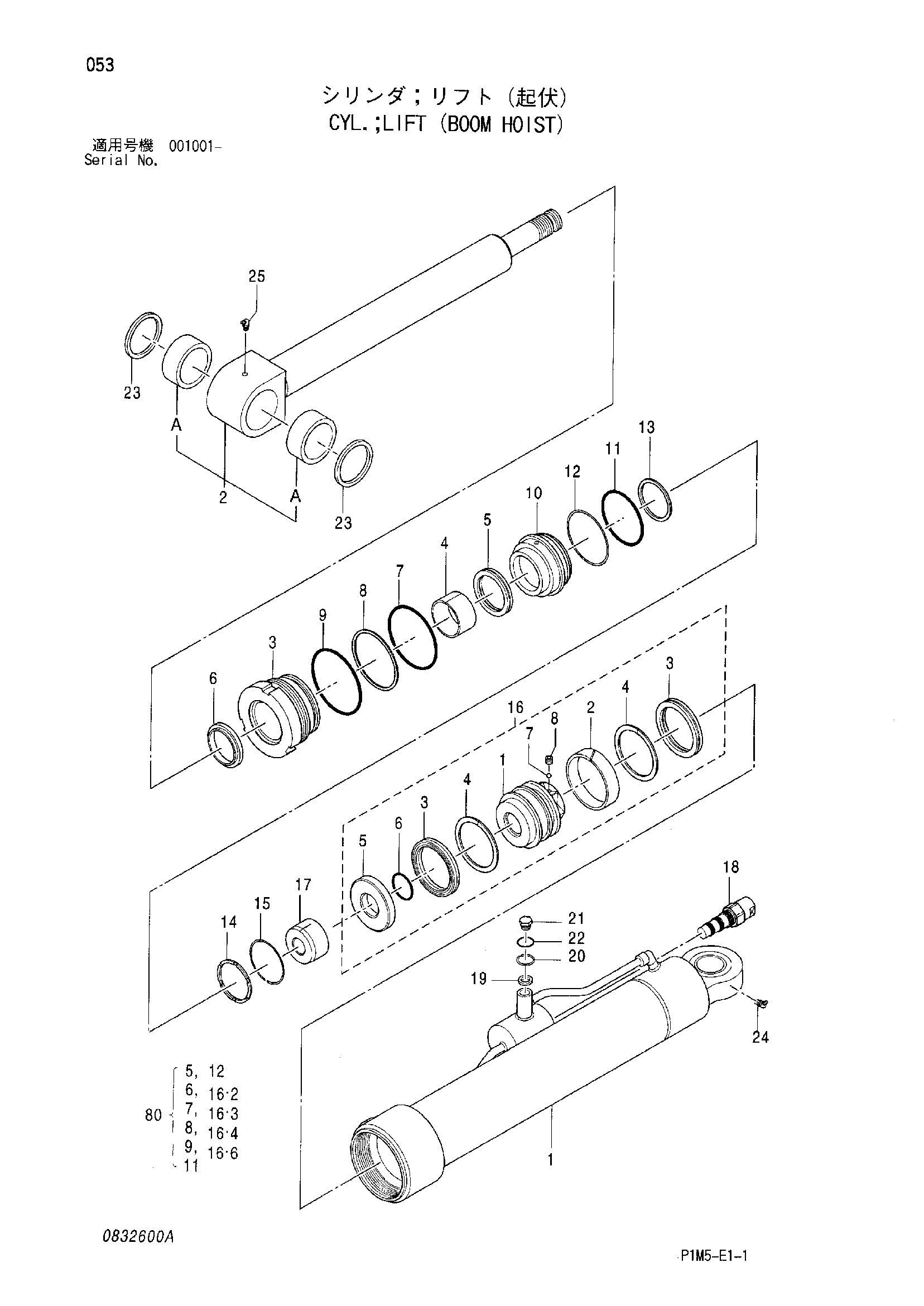

Заводская схема «Гидроцилиндр. подъём (стрела подъёмный механизм)» для HITACHI HX140B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9201319 | Гидроцилиндр. подъём | 1 | |
| 1 | 0832601 | Труба гидроцилиндра | 1 |
| 2 | 0832602 | Шток поршня | 1 |
| 2A | 4362025 | Втулка пальца | 2 |
| 3 | 0742203 | Головка гидроцилиндра | 1 |
| 4 | 0742204 | Втулка | 1 |
| 5 | 0742205 | U-образная манжета | 1 |
| 6 | 0742206 | Грязесъёмное кольцо | 1 |
| 7 | 0742207 | 0-Кольцо | 1 |
| 8 | 0742208 | Опорное кольцо | 1 |
| 9 | 0742209 | Уплотнительное кольцо | 1 |
| 10 | 0832604 | Фиксатор | 1 |
| 11 | 0479210 | Уплотнительное кольцо | 1 |
| 12 | 0654708 | Опорное кольцо | 1 |
| 13 | 0742211 | Кольцо амортизатор | 1 |
| 14 | 0742212 | Проставка | 1 |
| 15 | 0742213 | Ограничитель | 1 |
| 16 | 0742214 | Поршень в сборе | 1 |
| 16-1 | 0742215 | Поршень | 1 |
| 16-2 | 0742216 | Износостойкое кольцо | 1 |
| 16-3 | 0742217 | U-образная манжета | 2 |
| 16-4 | 0742218 | Опорное кольцо | 2 |
| 16-5 | 0742219 | Держатель у-ринг | 1 |
| 16-6 | 0742220 | Уплотнительное кольцо | 1 |
| 16-7 | 0478719 | Стальной шарик | 1 |
| 16-8 | 0742221 | Установочный винт | 1 |
| 17 | 0832605 | Амортизирующий подшипник | 1 |
| 18 | 0832606 | Клапан | 1 |
| 19 | 0785002 | Фильтр | 1 |
| 20 | 0785003 | Стопорное кольцо | 1 |
| 21 | 0832607 | Пробка | 1 |
| 22 | 0784703 | Уплотнительное кольцо | 1 |
| 23 | 4065687 | Пылезащитное уплотнение | 2 |
| 24 | 0481204 | Пресс-маслёнка | 1 |
| 25 | 0429921 | Пресс-маслёнка | 1 |
| 80 | 0832609 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
