Гидроцилиндр. уровень (верхний) — HITACHI HX140B-2

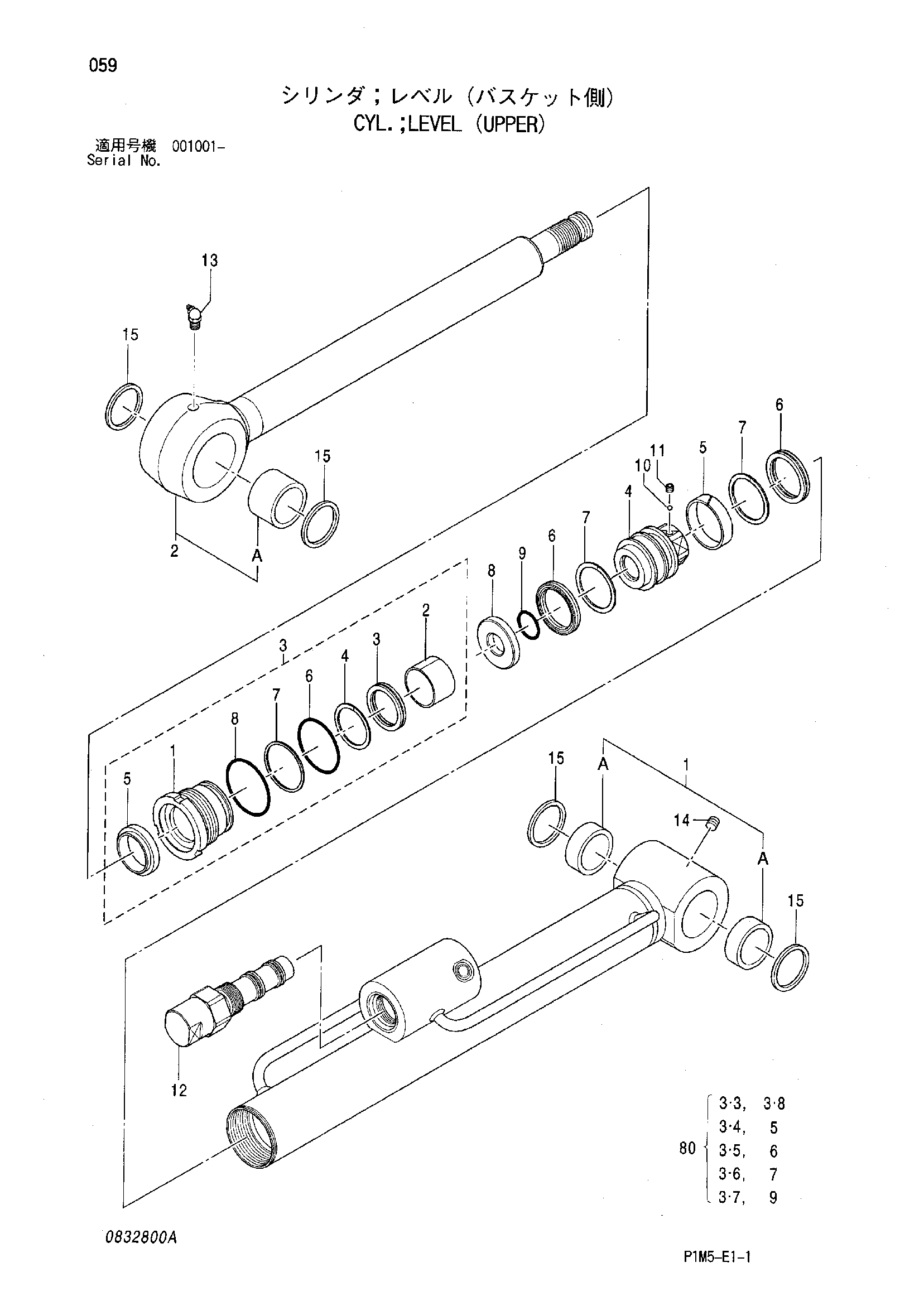

Заводская схема «Гидроцилиндр. уровень (верхний)» для HITACHI HX140B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9202144 | Гидроцилиндр. уровень | 1 | |
| 1 | 0832801 | Труба гидроцилиндра | 1 |
| 1A | 4351962 | Втулка пальца | 2 |
| 2 | 0832802 | Шток поршня | 1 |
| 2A | 4338564 | Втулка пальца | 1 |
| 3 | 0832703 | Головка гидроцилиндра | 1 |
| 3-1 | 0832704 | Головка гидроцилиндра | 1 |
| 3-2 | 0481103 | Втулка | 1 |
| 3-3 | 0832705 | U-образная манжета | 1 |
| 3-4 | 0417908 | Опорное кольцо | 1 |
| 3-5 | 0832706 | Грязесъёмное кольцо | 1 |
| 3-6 | 0479007 | Уплотнительное кольцо | 1 |
| 3-7 | 0479008 | Опорное кольцо | 1 |
| 3-8 | 0478907 | Уплотнительное кольцо | 1 |
| 4 | 0832707 | Поршень | 1 |
| 5 | 0832708 | Износостойкое кольцо | 1 |
| 6 | 0832709 | U-образная манжета | 2 |
| 7 | 0832710 | Опорное кольцо | 2 |
| 8 | 0832711 | Держатель у-ринг | 1 |
| 9 | 0832712 | Уплотнительное кольцо | 1 |
| 10 | 0429917 | Стальной шарик | 1 |
| 11 | 0729005 | Установочный винт | 1 |
| 12 | 0832803 | Клапан | 1 |
| 13 | 0481204 | Пресс-маслёнка | 1 |
| 14 | 0788403 | Пробка | 1 |
| 15 | 4275478 | Пылезащитное уплотнение | 4 |
| 80 | 0832714 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
