Двигатель (2) — HITACHI HX140B-2

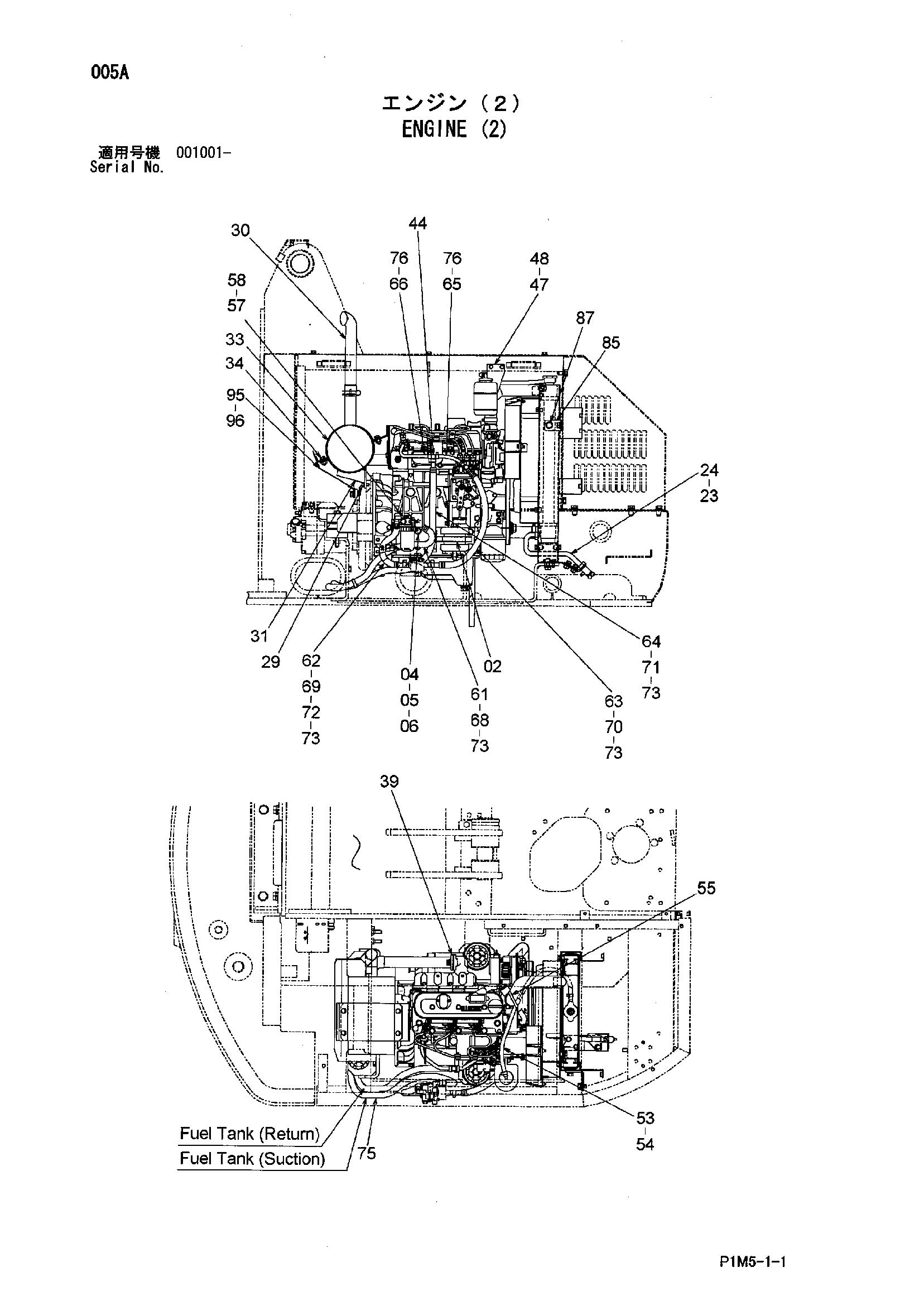

Заводская схема «Двигатель (2)» для HITACHI HX140B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8072867	Кронштейн	1
04	J241030	Болт	4
05	A590910	Пружинная шайба	4
06	A590110	Плоская шайба	4
23	4428375	Водяной шланг	1
24	4339258	Хомут шланга	2
29	J271020	Болт с шайбой	2
29A	J901020	Болт	1
29B	J222010	Шайба	1
30	4403897	Глушитель	1
31	7031692	Кронштейн	1
33	4361973	Лента	1
34	J780825	Болт с внутренним шестигранником	4
39	4300464	Прокладка	1
44	4348594	Тройник	1
47	8072878	Кронштейн	1
48	J260614	Болт с шайбой	2
48A	J900614	Болт	1
48B	A590106	Плоская шайба	1
53	4305114	Водяной шланг	1
54	4351486	Хомут шланга	2
55	4055312	Ленточный зажим	1
57	4311000	Фильтр	1
58	J260865	Болт с шайбой	1
58A	J900865	Болт	1
58B	A590108	Плоская шайба	1
61	4453954	Топливный шланг	1
62	4383153	Топливный шланг	1
63	4383152	Топливный шланг	1
64	4453955	Топливный шланг	1
65	4393647	Топливный шланг	1
66	4393648	Топливный шланг	1
68	4453981	Трубка	1
69	4299654	Трубка	1
70	4383151	Трубка	1
71	4453982	Трубка	1
72	4410656	Резиновая прокладка	1
73	4339258	Хомут шланга	8
75	4055311	Ленточный зажим	5
76	4393609	Хомут шланга	4
85	4453592	Кронштейн	1
87	J271025	Болт с шайбой	1
87A	J901025	Болт	1
87B	J222010	Шайба	1
95	8085093	Крышка	1
96	J271025	Болт с шайбой	2
96A	J901025	Болт	1
96B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX140B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
