Двигатель (1) — HITACHI HX140B-2

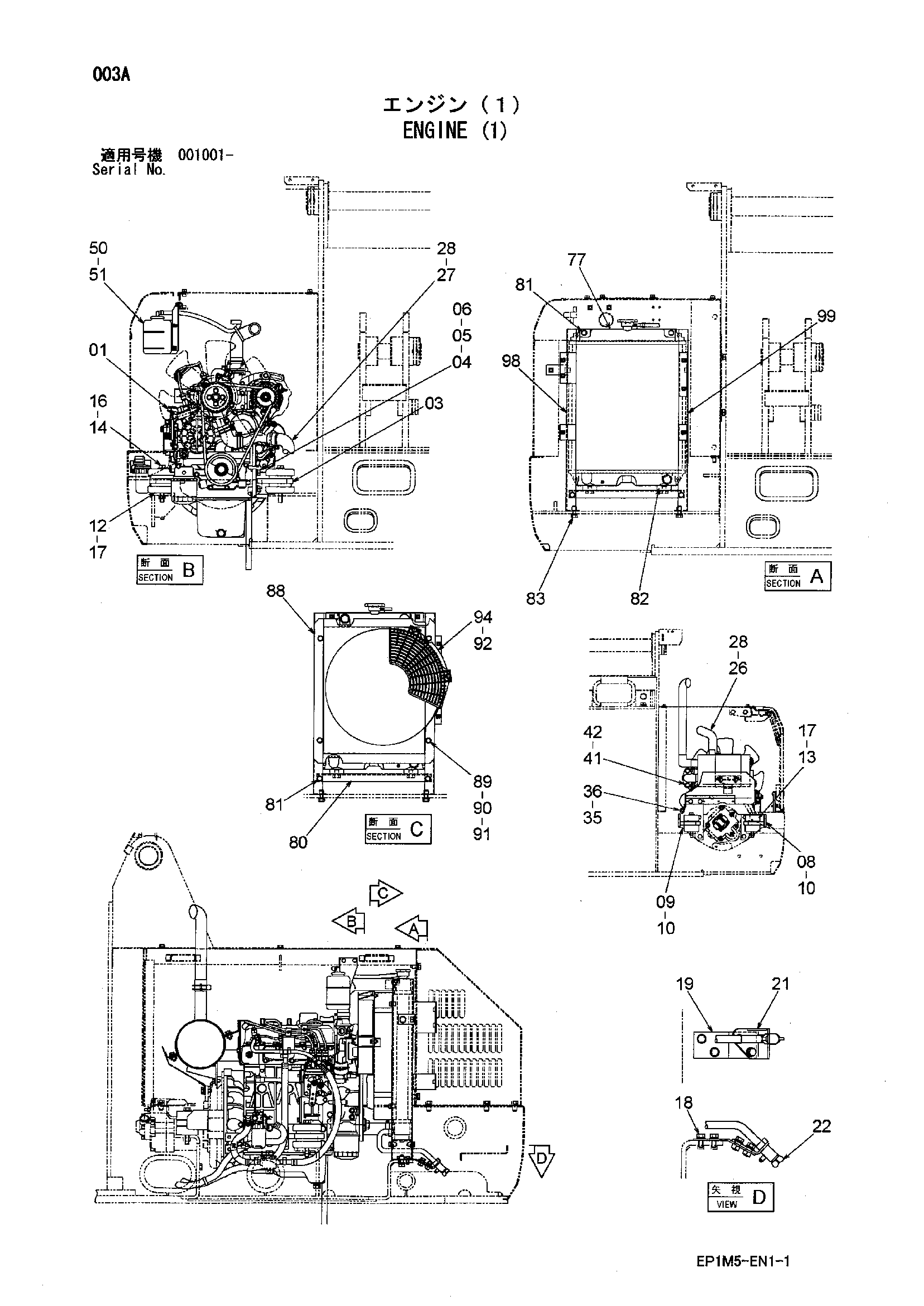

Заводская схема «Двигатель (1)» для HITACHI HX140B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4620556	Двигатель	1
03	8066217	Кронштейн	1
04	J241030	Болт	4
05	A590910	Пружинная шайба	4
06	A590110	Плоская шайба	4
08	8062551	Кронштейн	1
09	8062552	Кронштейн	1
10	J271030	Болт с шайбой	6
10A	J901030	Болт	1
10B	J222010	Шайба	1
12	4404580	Резиновая прокладка	4
13	4404581	Резиновая прокладка	4
14	J901202	Болт	4
16	J222012	Шайба	4
17	4404106	Втулка	4
18	J260825	Болт с шайбой	4
18A	J900825	Болт	1
18B	A590108	Плоская шайба	1
19	9756584	Кронштейн	1
21	4401686	Кран	1
22	4401687	Кран	1
26	3091982	Водяной шланг	1
27	3091981	Водяной шланг	1
28	4505243	Хомут шланга	4
35	J950008	Гайка	1
36	A590908	Пружинная шайба	1
41	J241030	Болт	2
42	A590910	Пружинная шайба	2
50	4279429	Бак воды	1
51	J260620	Болт с шайбой	2
51A	J900620	Болт	1
51B	A590106	Плоская шайба	1
77	4453902	Радиатор	1
80	9753649	Опора	1
81	J260820	Болт с шайбой	5
81A	J900820	Болт	1
81B	A590108	Плоская шайба	1
82	4428366	Резиновая прокладка	2
83	J271030	Болт с шайбой	2
83A	J901030	Болт	1
83B	J222010	Шайба	1
88	6020035	Кожух	1
89	J900816	Болт	4
90	A590908	Пружинная шайба	4
91	A590108	Плоская шайба	4
92	2046193	Защита вентилятор	1
94	J260620	Болт с шайбой	2
94A	J900620	Болт	1
94B	A590106	Плоская шайба	1
98	8090000	Кронштейн	1
99	8090001	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX140B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
