Крышка (1) — HITACHI HX140B-2

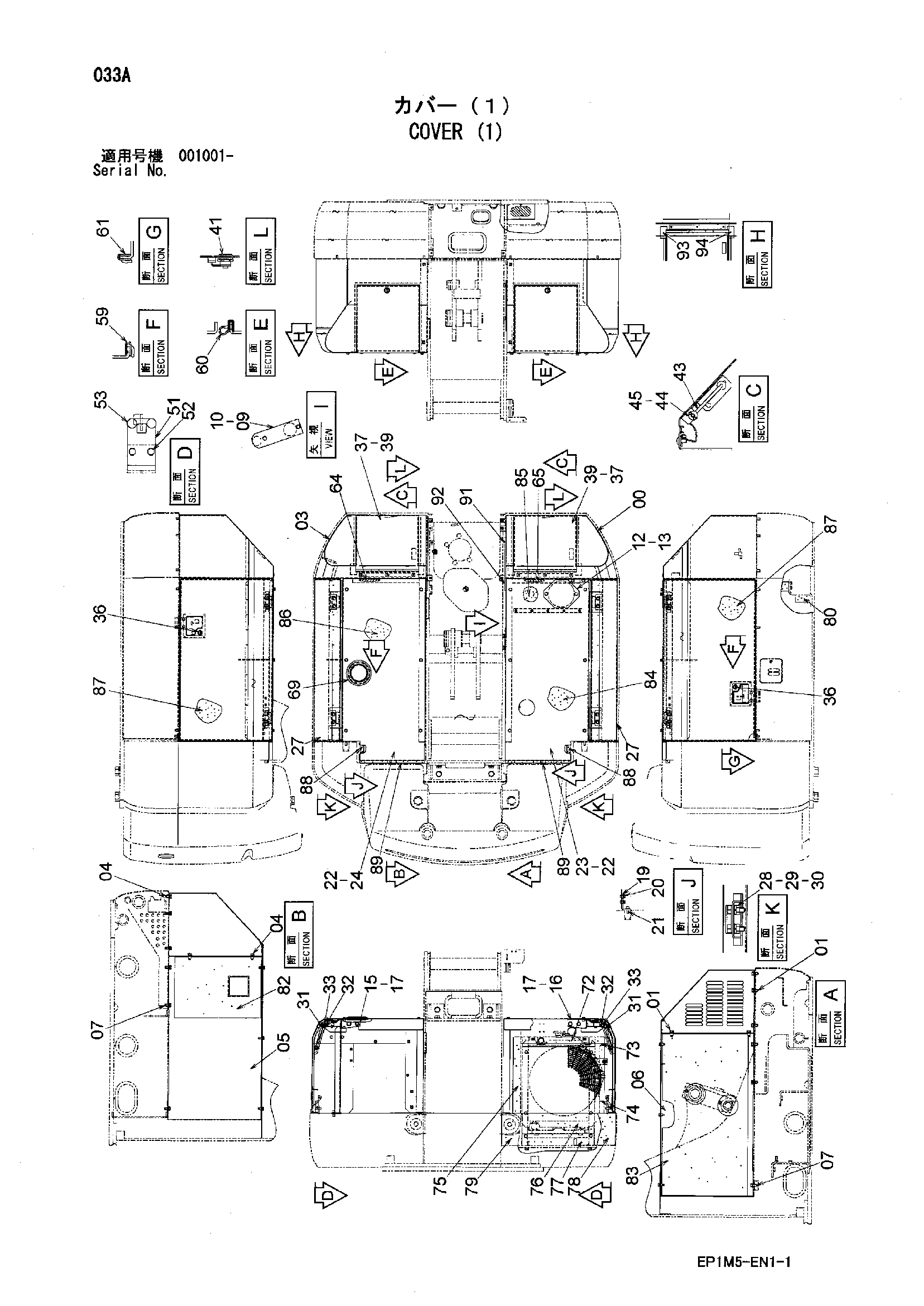

Заводская схема «Крышка (1)» для HITACHI HX140B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007679 | Крышка передний | 1 |
| 01 | J271025 | Болт с шайбой | 5 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 5007671 | Крышка передний | 1 |
| 04 | J271025 | Болт с шайбой | 5 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 7040315 | Крышка | 1 |
| 06 | 7040308 | Крышка | 1 |
| 07 | J271025 | Болт с шайбой | 6 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4453583 | Пластина | 1 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4453581 | Пластина | 1 |
| 13 | J260820 | Болт с шайбой | 2 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | 7040313 | Кронштейн | 1 |
| 16 | 7040314 | Кронштейн | 1 |
| 17 | J271025 | Болт с шайбой | 6 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4453593 | Кронштейн | 2 |
| 20 | J260830 | Болт с шайбой | 4 |
| 20A | J900830 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | J281030 | Болт с шайбой | 2 |
| 21A | J901030 | Болт | 1 |
| 21B | 4486055 | Плоская шайба | 1 |
| 22 | J260820 | Болт с шайбой | 12 |
| 22A | J900820 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | 7040307 | Крышка | 1 |
| 24 | 3092071 | Крышка | 1 |
| 27 | 6020066 | Крышка двигатель | 2 |
| 28 | J950010 | Гайка | 8 |
| 29 | A590910 | Пружинная шайба | 8 |
| 30 | A590110 | Плоская шайба | 8 |
| 31 | 9756555 | Стойка | 2 |
| 32 | A590110 | Плоская шайба | 4 |
| 33 | 4022698 | Стопорный палец | 4 |
| 36 | 4396018 | Гидроцилиндр. блокировка | 2 |
| 37 | J650816 | Винт | 6 |
| 39 | 7040306 | Крышка | 2 |
| 41 | 4423918 | Замок | 2 |
| 43 | 9756554 | Стойка | 2 |
| 44 | 4345258 | Шайба | 4 |
| 45 | 4022696 | Стопорный палец | 4 |
| 51 | 4403942 | Защёлка | 2 |
| 52 | J780820 | Болт с внутренним шестигранником | 4 |
| 53 | 4382964 | Резиновая втулка | 4 |
| 59 | 4454152 | Резиновое уплотнение | 4 |
| 60 | 4454153 | Резиновое уплотнение | 2 |
| 61 | 4454154 | Резиновое уплотнение | 4 |
| 64 | 4403928 | Резиновая прокладка | 1 |
| 65 | 4403924 | Резиновое уплотнение | 1 |
| 69 | 3062966 | Резиновая втулка | 1 |
| 72 | 4403973 | Резиновое уплотнение | 1 |
| 73 | 4457546 | Резиновое уплотнение | 1 |
| 74 | 4403947 | Резиновое уплотнение | 1 |
| 75 | 4457547 | Резиновое уплотнение | 1 |
| 76 | 4459432 | Резиновое уплотнение | 1 |
| 77 | 4457548 | Резиновое уплотнение | 1 |
| 78 | 4457550 | Резиновое уплотнение | 1 |
| 79 | 4457549 | Резиновое уплотнение | 1 |
| 80 | 4488684 | Резиновое уплотнение | 1 |
| 82 | 4457551 | Резиновая прокладка | 1 |
| 83 | 4457552 | Резиновая прокладка | 1 |
| 84 | 4457553 | Резиновая прокладка | 1 |
| 85 | 4457554 | Резиновая прокладка | 1 |
| 86 | 4457555 | Резиновая прокладка | 1 |
| 87 | 4457556 | Резиновая прокладка | 2 |
| 88 | 4459430 | Резиновое уплотнение | 2 |
| 89 | 4459431 | Резиновое уплотнение | 2 |
| 91 | 4472517 | Резиновая прокладка | 2 |
| 92 | 4472518 | Резиновая прокладка | 2 |
| 93 | 4472519 | Резиновая прокладка | 2 |
| 94 | 4472520 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
