Электрооборудование (верхняя платформа) — HITACHI HX140B-2

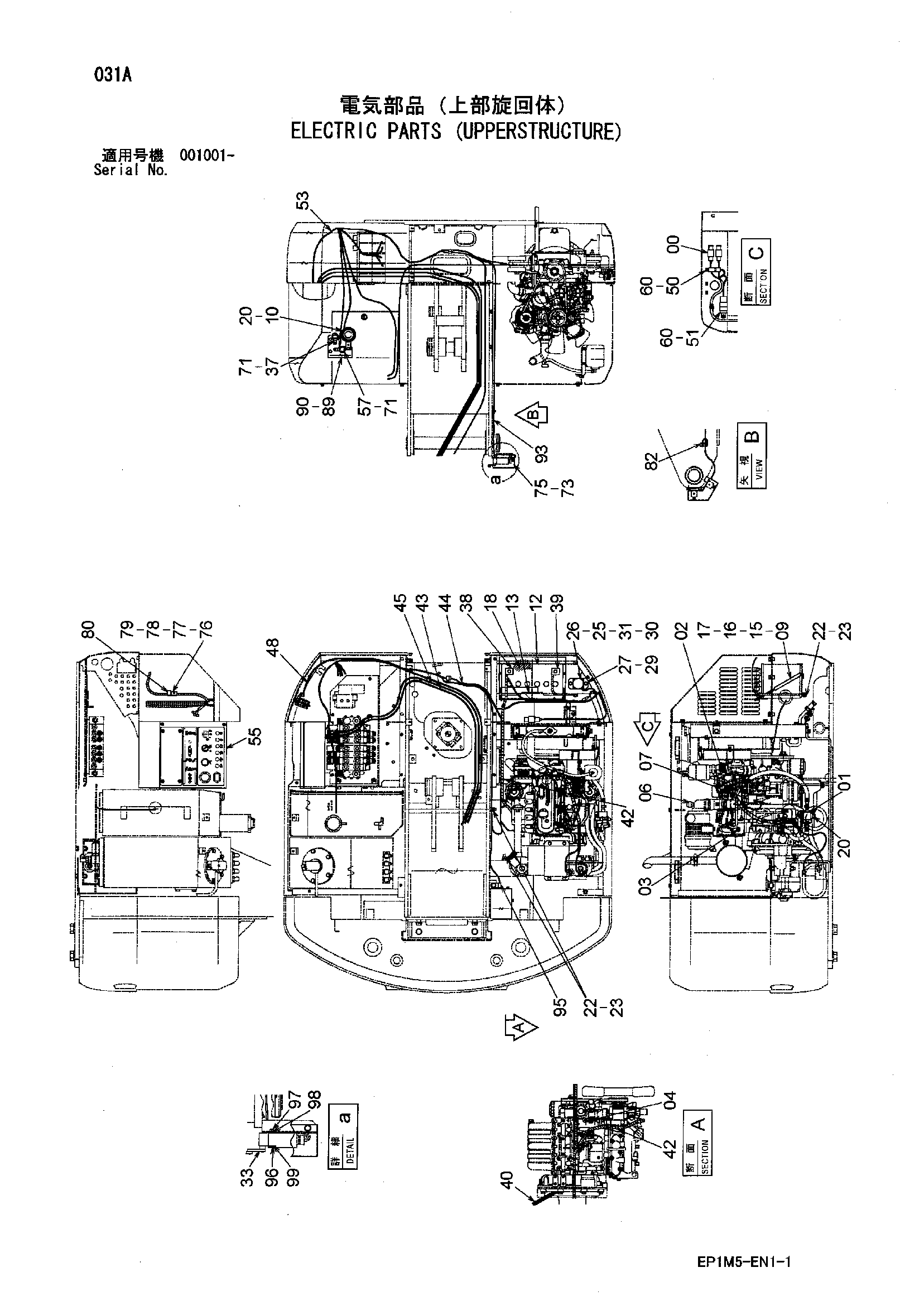

Заводская схема «Электрооборудование (верхняя платформа)» для HITACHI HX140B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4331898 | Фусибле-линк | 2 |
| 01 | 4440693 | Насос | 1 |
| 02 | 4621101 | Выключатель термостатический | 1 |
| 03 | 4331940 | Блок | 1 |
| 04 | 4331942 | Датчик давления | 1 |
| 06 | 989335 | Индикатор | 1 |
| 07 | 4405440 | Соленоид | 1 |
| 09 | 4623695 | Болт | 2 |
| 10 | 4278110 | Звуковой сигнал | 1 |
| 12 | 4454264 | Аккумулятор | 1 |
| 13 | 4279716 | Кронштейн | 1 |
| 15 | M500605 | Гайка | 6 |
| 16 | A590106 | Плоская шайба | 4 |
| 17 | 4289704 | Трубка | 2 |
| 18 | 4473230 | Крышка | 1 |
| 20 | J260614 | Болт с шайбой | 3 |
| 20A | J900614 | Болт | 1 |
| 20B | A590106 | Плоская шайба | 1 |
| 22 | J950010 | Гайка | 3 |
| 23 | A590910 | Пружинная шайба | 3 |
| 25 | J680416 | Винт с шайбой | 4 |
| 26 | 4432397 | Выключатель | 1 |
| 27 | 4403938 | Пластина | 1 |
| 29 | J780820 | Болт с внутренним шестигранником | 2 |
| 30 | M500403 | Гайка | 4 |
| 31 | A590104 | Плоская шайба | 4 |
| 33 | 4445841 | Выключатель концевой | 2 |
| 37 | 4330649 | Зуммер | 1 |
| 38 | 4454267 | Трос | 1 |
| 39 | 4454265 | Трос | 1 |
| 40 | 4225072 | Провод масса | 1 |
| 42 | 4055312 | Ленточный зажим | 13 |
| 43 | 4620833 | Жгут проводов | 1 |
| 44 | 4620780 | Жгут проводов | 1 |
| 45 | 4620836 | Жгут проводов | 1 |
| 48 | 4620842 | Жгут проводов | 1 |
| 50 | 4419860 | Реле | 1 |
| 51 | 4621100 | Реле | 1 |
| 53 | 4620781 | Жгут проводов | 1 |
| 55 | 4620438 | Короб управление | 1 |
| 57 | 4404844 | Зуммер | 1 |
| 60 | J680612 | Винт с шайбой | 2 |
| 71 | J680616 | Винт с шайбой | 2 |
| 73 | J260614 | Болт с шайбой | 3 |
| 73A | J900614 | Болт | 1 |
| 73B | A590106 | Плоская шайба | 1 |
| 75 | 3093491 | Крышка | 1 |
| 76 | 4291657 | Хомут | 1 |
| 77 | J900812 | Болт | 1 |
| 78 | A590908 | Пружинная шайба | 1 |
| 79 | A590108 | Плоская шайба | 1 |
| 80 | 4288212 | Хомут шланга | 1 |
| 82 | 4326365 | Ленточный зажим | 1 |
| 89 | 9758762 | Кронштейн | 1 |
| 90 | J260614 | Болт с шайбой | 2 |
| 90A | J900614 | Болт | 1 |
| 90B | A590106 | Плоская шайба | 1 |
| 93 | 4620783 | Жгут проводов | 1 |
| 95 | 4190272 | Зажим | 1 |
| 96 | J691435 | Винт | 4 |
| 97 | M500403 | Гайка | 4 |
| 98 | A590904 | Пружинная шайба | 4 |
| 99 | A590104 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
