Нижний давление трубопроводы — HITACHI HX140B-2

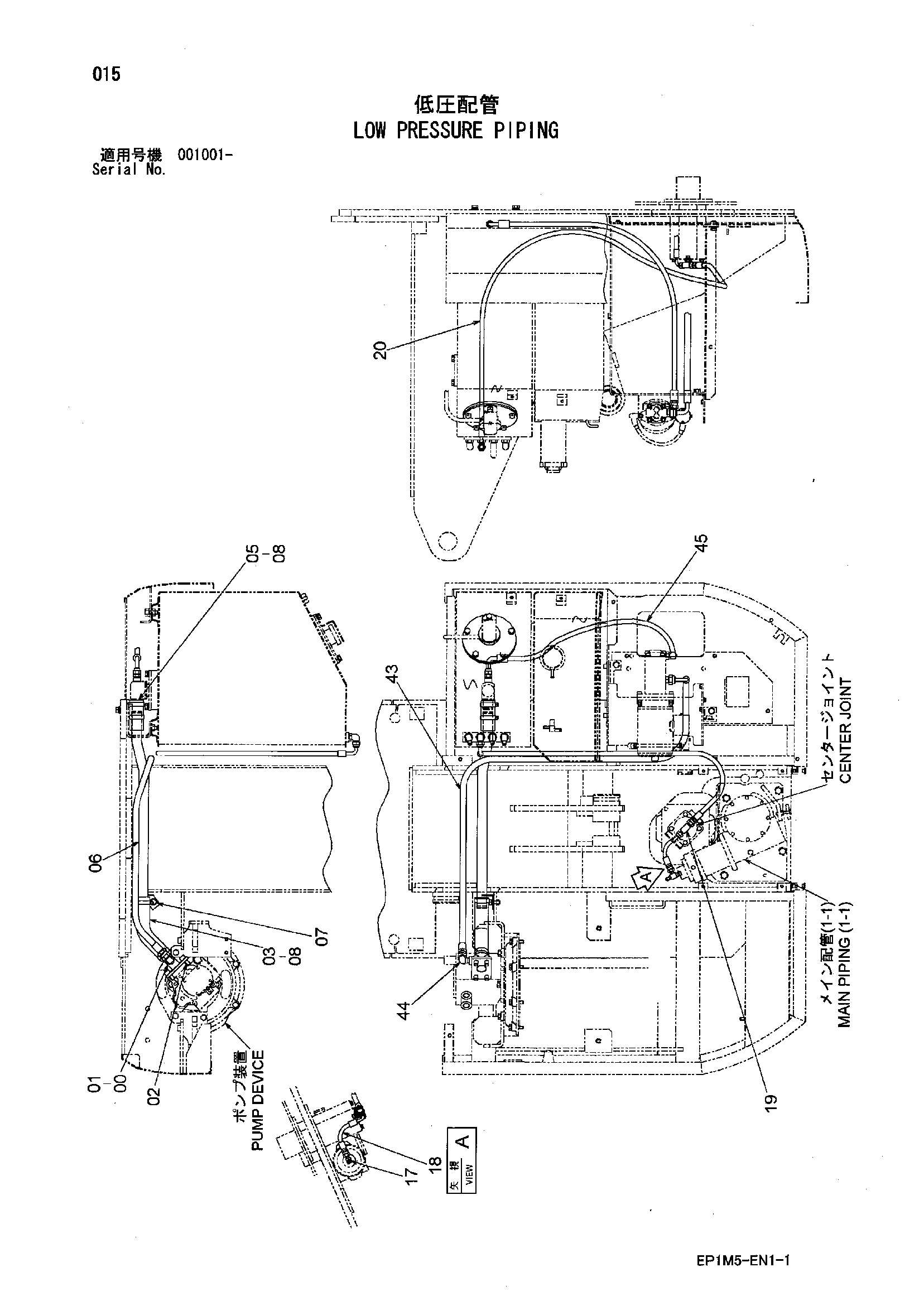

Заводская схема «Нижний давление трубопроводы» для HITACHI HX140B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083969 | Всасывающая трубка | 1 |
| 01 | A810050 | Уплотнительное кольцо | 1 |
| 02 | J781225 | Болт с внутренним шестигранником | 4 |
| 03 | 3087139 | Резиновый шланг | 1 |
| 05 | 4037891 | Шланг | 1 |
| 06 | 8083968 | Трубка | 1 |
| 07 | J271030 | Болт с шайбой | 1 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4011675 | Хомут шланга | 4 |
| 17 | 4252159 | Тройник | 1 |
| 18 | 4461838 | Шланг (SMD) | 1 |
| 19 | 4226388 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4461839 | Шланг (T) | 1 |
| 43 | 4461841 | Шланг (L43) | 1 |
| 44 | 4200315 | Угловой штуцер | 1 |
| 45 | 4471495 | Шланг (S) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
