Насос трубопроводы — HITACHI HX140B-2

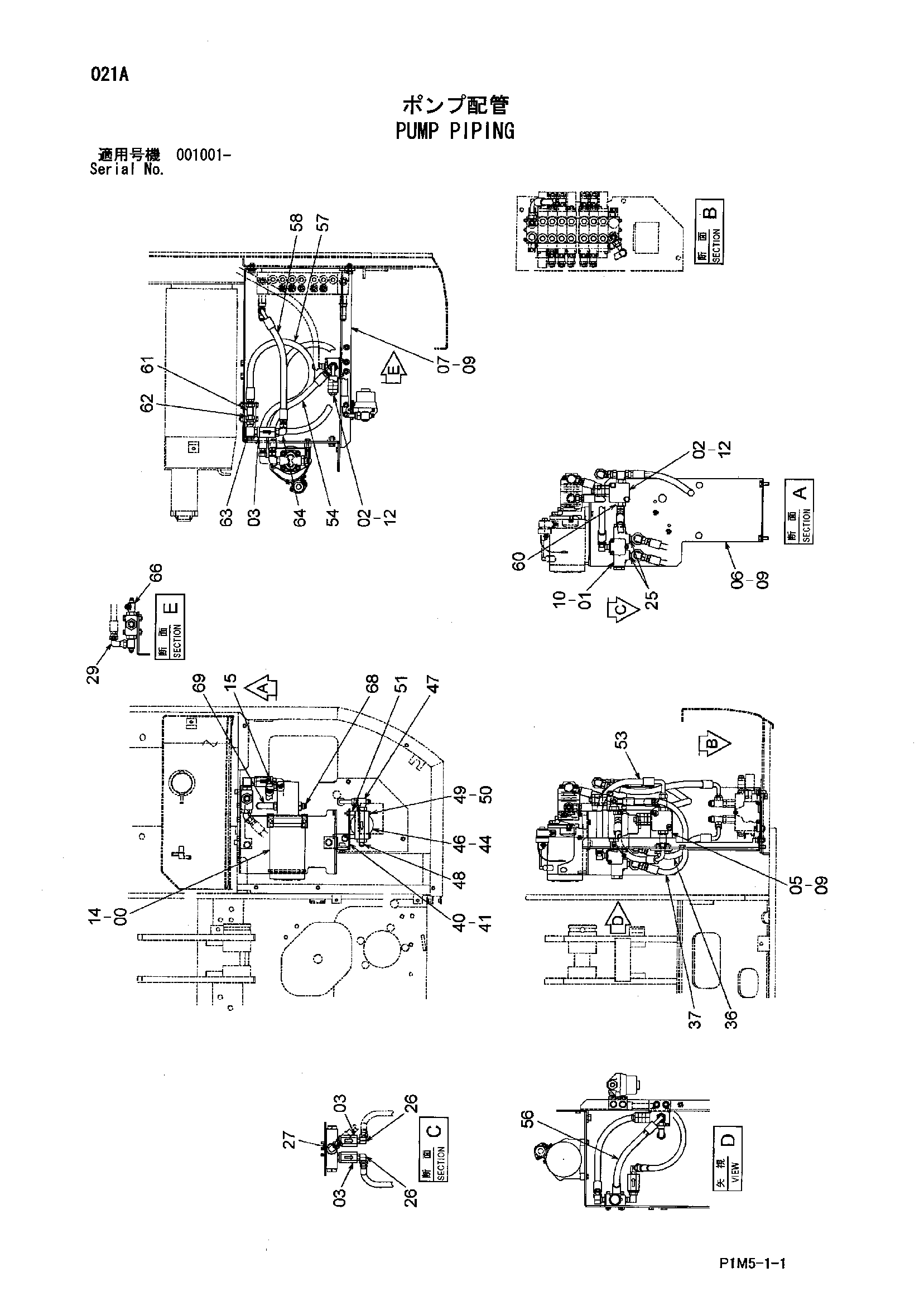

Заводская схема «Насос трубопроводы» для HITACHI HX140B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4655510 | Насос | 1 |
| 01 | 4453828 | Клапан дивидер | 1 |
| 02 | 4653867 | Предохранительный клапан | 2 |
| 03 | 4404795 | Обратный клапан | 3 |
| 05 | 9766848 | Кронштейн | 1 |
| 06 | 7050777 | Кронштейн | 1 |
| 07 | 8084020 | Кронштейн | 1 |
| 09 | J271025 | Болт с шайбой | 6 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J780655 | Болт с внутренним шестигранником | 3 |
| 12 | J260855 | Болт с шайбой | 4 |
| 12A | J900855 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | J260830 | Болт с шайбой | 2 |
| 14A | J900830 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | A852333 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4174586 | Угловой штуцер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4154671 | Угловой штуцер | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4154657 | Угловой штуцер | 1 |
| 29 | 4239976 | Унион S | 1 |
| 36 | 4461834 | Шланг | 1 |
| 37 | 4414044 | Шланг | 1 |
| 40 | 9756821 | Кронштейн | 1 |
| 41 | J271025 | Болт с шайбой | 2 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 44 | 4055312 | Ленточный зажим | 1 |
| 46 | 4272379 | Масляный фильтр | 1 |
| 46A | 4294130 | Фильтрующий элемент | 1 |
| 46B | 4294129 | Фильтрующий элемент | 1 |
| 46C | 4294161 | Уплотнительное кольцо | 1 |
| 47 | 4208912 | Тройник | 1 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4200469 | Адаптер | 1 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 49 | J900680 | Болт | 2 |
| 50 | A590906 | Пружинная шайба | 2 |
| 51 | 4277425 | Проставка | 2 |
| 53 | 4660391 | Шланг | 1 |
| 54 | 4660392 | Шланг | 1 |
| 56 | 4660394 | Шланг | 1 |
| 57 | 4660393 | Шланг | 1 |
| 58 | 4660395 | Шланг | 1 |
| 60 | A852243 | Угловой штуцер | 1 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | A852543 | Тройник | 1 |
| 61A | 4506418 | Уплотнительное кольцо | 1 |
| 62 | 4215477 | Адаптер | 1 |
| 63 | 4173463 | Угловой штуцер | 1 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | A852333 | Угловой штуцер | 1 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | A852443 | Тройник | 2 |
| 66A | 4506418 | Уплотнительное кольцо | 1 |
| 68 | A852144 | Адаптер | 1 |
| 68A | 4506418 | Уплотнительное кольцо | 1 |
| 69 | 4277650 | Угловой штуцер | 1 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
