Кнуккле трубопроводы — HITACHI HX140B-2

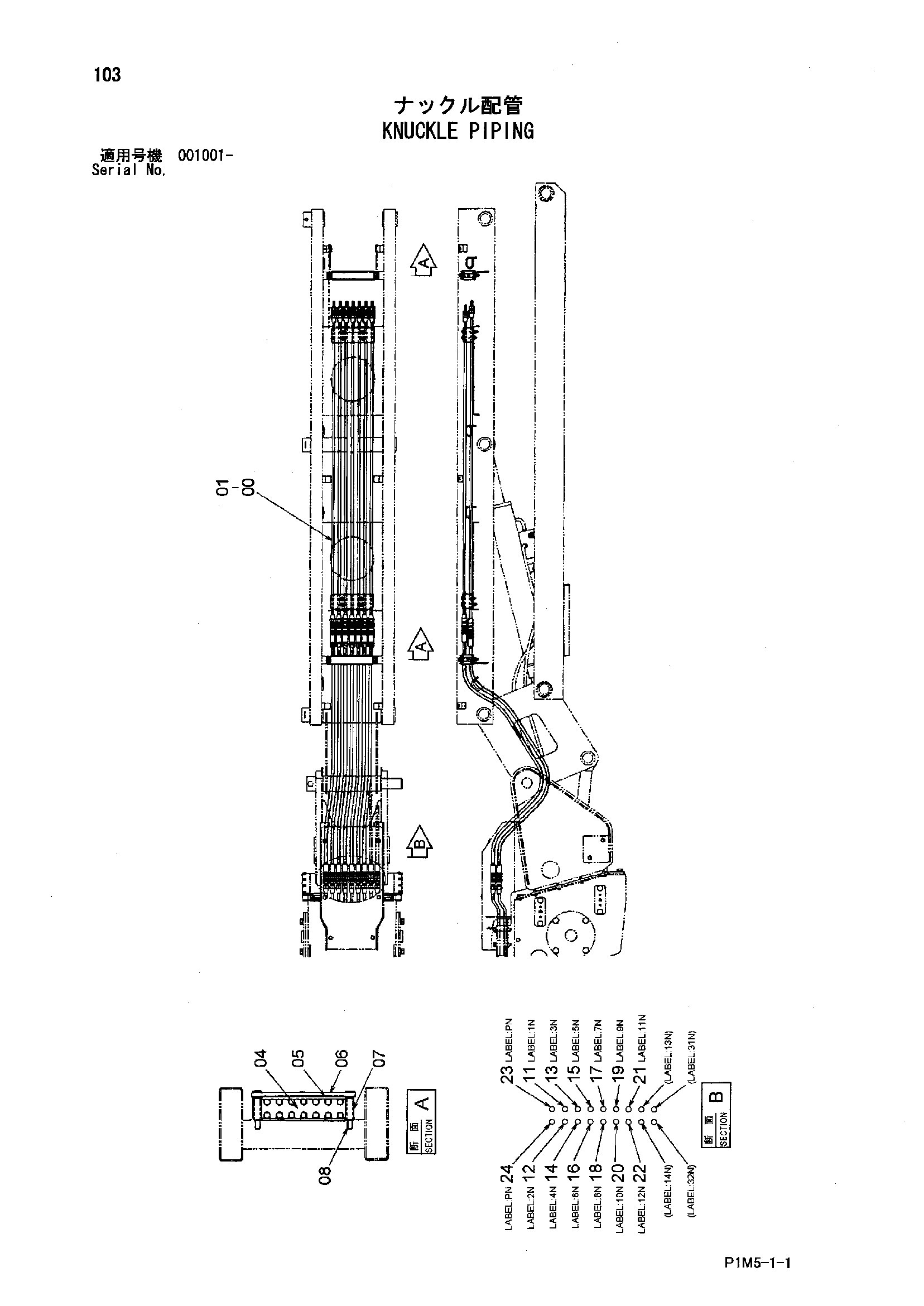

Заводская схема «Кнуккле трубопроводы» для HITACHI HX140B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9202324 | Трубка в сборе (кнуккле) | 1 |
| 01 | J260645 | Болт с шайбой | 4 |
| 01A | J900645 | Болт | 1 |
| 01B | A590106 | Плоская шайба | 1 |
| 04 | 4455908 | Резиновая втулка | 2 |
| 05 | 4455911 | Резиновая втулка | 4 |
| 06 | 4455910 | Пластина | 2 |
| 07 | 4455909 | Проставка | 4 |
| 08 | J260860 | Болт с шайбой | 4 |
| 08A | J900860 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 11 | 4467070 | Шланг | 1 |
| 12 | 4467071 | Шланг | 1 |
| 13 | 4467072 | Шланг | 1 |
| 14 | 4467073 | Шланг | 1 |
| 15 | 4467074 | Шланг | 1 |
| 16 | 4467075 | Шланг | 1 |
| 17 | 4467076 | Шланг | 1 |
| 18 | 4467077 | Шланг | 1 |
| 19 | 4467078 | Шланг | 1 |
| 20 | 4467079 | Шланг | 1 |
| 21 | 4467080 | Шланг | 1 |
| 22 | 4467081 | Шланг | 1 |
| 23 | 4467082 | Шланг | 1 |
| 24 | 4467083 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
