Электрооборудование (передний) — HITACHI HX140B-2

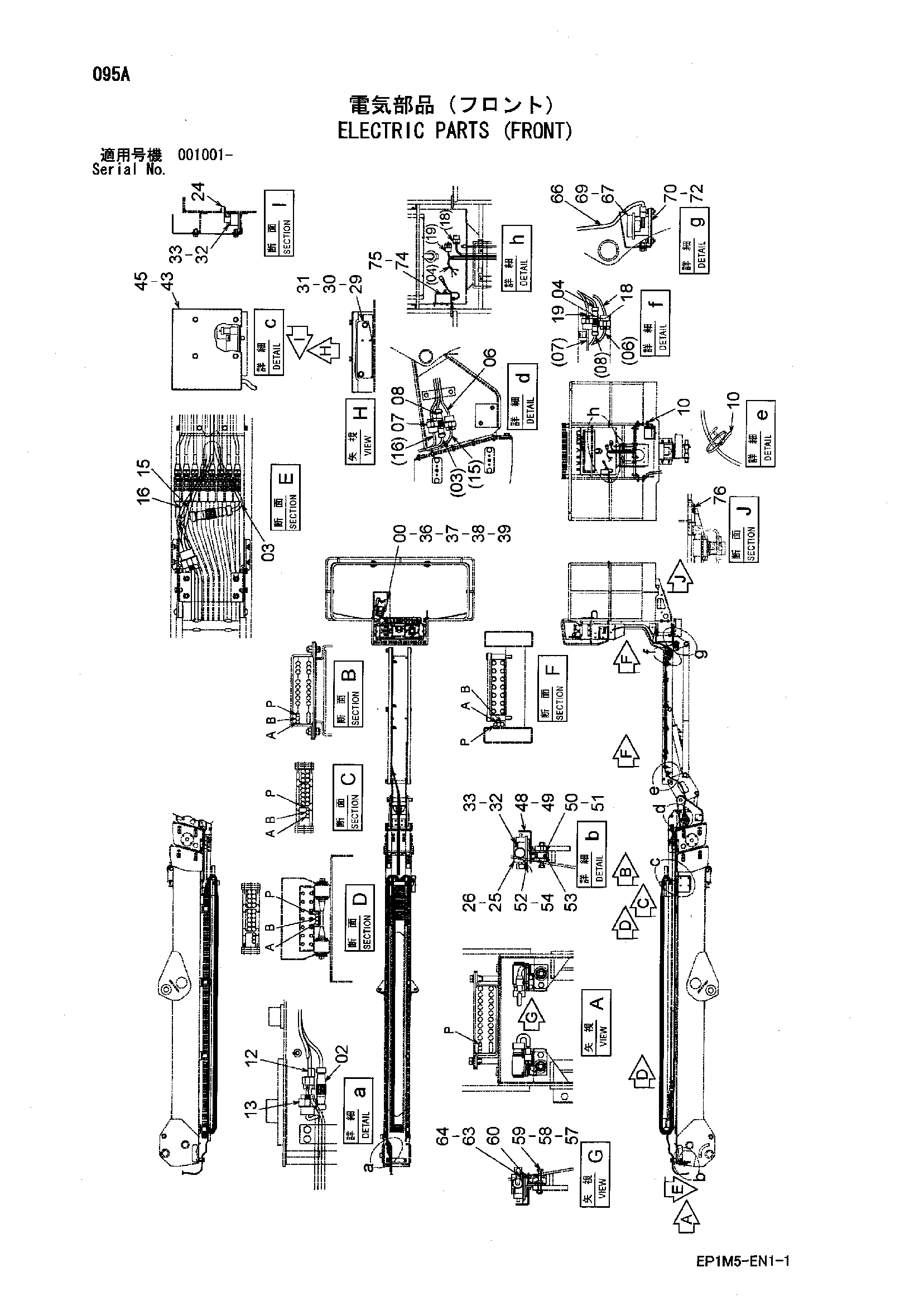

Заводская схема «Электрооборудование (передний)» для HITACHI HX140B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4445842 | Выключатель | 1 |
| 00A | 4467581 | Выключатель микро | 1 |
| 00B | 4467565 | Крышка | 1 |
| 02 | 4621435 | Жгут проводов | 1 |
| 03 | 4621436 | Жгут проводов | 1 |
| 04 | 4621437 | Жгут проводов | 1 |
| 06 | 4621439 | Жгут проводов | 1 |
| 07 | 4621440 | Жгут проводов | 1 |
| 08 | 4621438 | Жгут проводов | 1 |
| 10 | 4055312 | Ленточный зажим | 12 |
| 12 | 4621323 | Жгут проводов | 1 |
| 13 | 4621326 | Жгут проводов | 1 |
| 15 | 4621324 | Жгут проводов | 1 |
| 16 | 4621327 | Жгут проводов | 1 |
| 18 | 4621325 | Жгут проводов | 1 |
| 19 | 4621328 | Жгут проводов | 1 |
| 24 | 4445840 | Выключатель концевой | 1 |
| 25 | 4445839 | Выключатель концевой | 1 |
| 26 | 4446144 | Выключатель концевой | 1 |
| 29 | 9756428 | Пластина | 1 |
| 30 | J260620 | Болт с шайбой | 2 |
| 30A | J900620 | Болт | 1 |
| 30B | A590106 | Плоская шайба | 1 |
| 31 | J222006 | Шайба | 2 |
| 32 | J780430 | Болт с внутренним шестигранником | 6 |
| 33 | A590904 | Пружинная шайба | 6 |
| 36 | J780520 | Болт с внутренним шестигранником | 3 |
| 37 | M500504 | Гайка | 3 |
| 38 | A590905 | Пружинная шайба | 3 |
| 39 | A590105 | Плоская шайба | 6 |
| 43 | 3092930 | Крышка | 1 |
| 45 | J260614 | Болт с шайбой | 4 |
| 45A | J900614 | Болт | 1 |
| 45B | A590106 | Плоская шайба | 1 |
| 48 | 8085403 | Кронштейн | 1 |
| 49 | 8085404 | Кронштейн | 1 |
| 50 | 9757346 | Кронштейн | 1 |
| 51 | 9757351 | Кронштейн | 1 |
| 52 | 9755786 | Кронштейн | 1 |
| 53 | 4448404 | Пружина | 2 |
| 54 | 9755787 | Кронштейн | 1 |
| 57 | J950008 | Гайка | 4 |
| 58 | A590108 | Плоская шайба | 4 |
| 59 | 4449717 | Болт | 2 |
| 60 | J260616 | Болт с шайбой | 4 |
| 60A | J900616 | Болт | 1 |
| 60B | A590106 | Плоская шайба | 1 |
| 63 | 4252767 | Кронштейн | 2 |
| 64 | J670614 | Винт с шайбой | 2 |
| 66 | 4464979 | Жгут проводов | 1 |
| 67 | 4457189 | Выключатель | 1 |
| 69 | J680520 | Винт с шайбой | 2 |
| 70 | 9758114 | Кронштейн | 1 |
| 72 | J260816 | Болт с шайбой | 2 |
| 72A | J900816 | Болт | 1 |
| 72B | A590108 | Плоская шайба | 1 |
| 74 | 4654779 | Амплифиер | 1 |
| 75 | J670614 | Винт с шайбой | 4 |
| 76 | 4644276 | Датчик | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
