Стрела — HITACHI HX140B

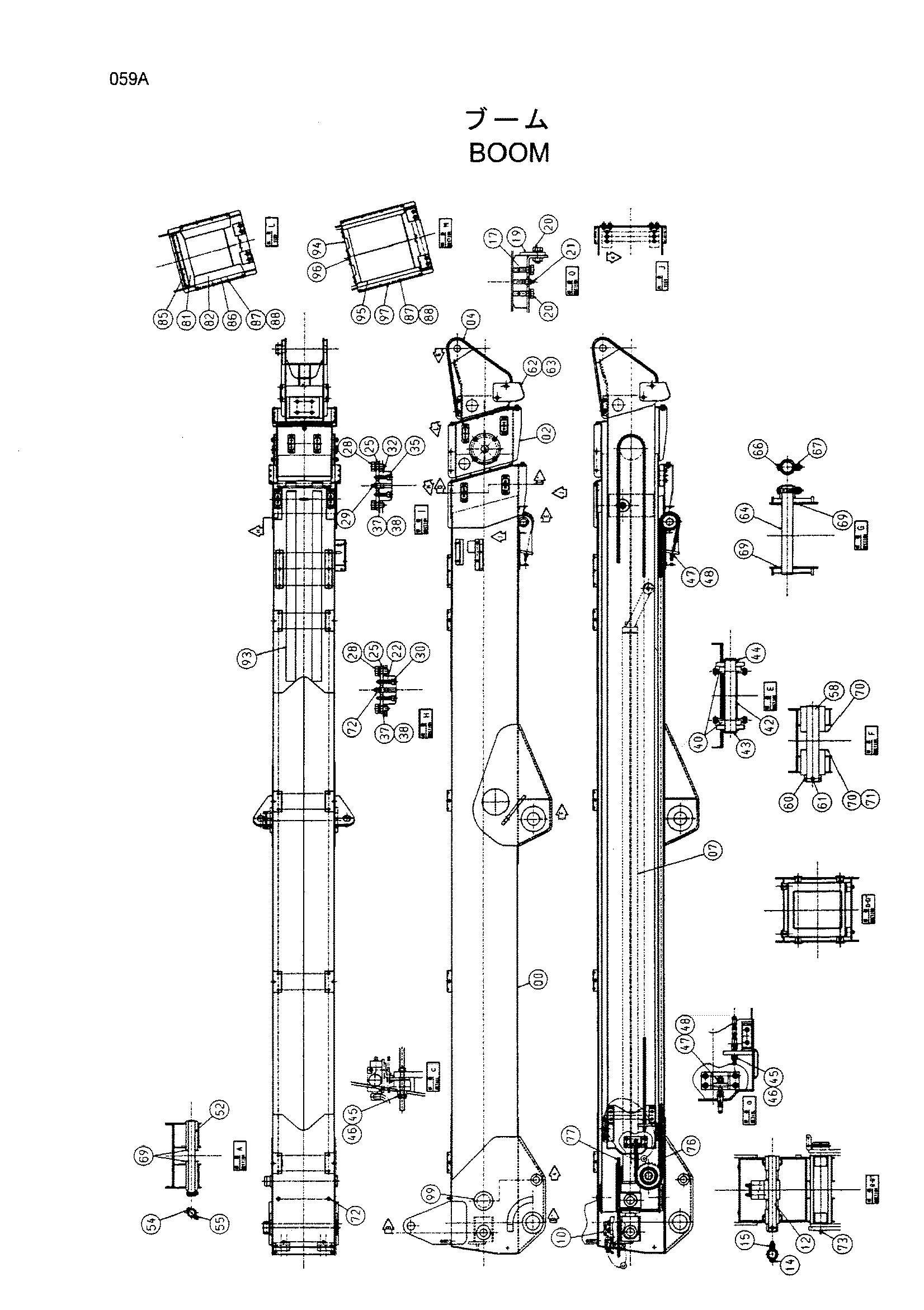

Заводская схема «Стрела» для HITACHI HX140B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9202350 | Стрела(1) | 1 |
| 02 | 9202351 | Стрела(2) | 1 |
| 04 | 9201317 | Стрела(3) | 1 |
| 07 | 4454204 | Гидроцилиндр. подъём | 1 |
| 10 | 4154671 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4454310 | Палец | 1 |
| 14 | J981600 | Болт | 1 |
| 15 | J951016 | Гайка | 2 |
| 17 | 4460227 | Пластина скольжение | 2 |
| 19 | 4454312 | Пластина | 2 |
| 20 | J041025 | Болт с шайбой | 12 |
| 21 | J75481 | Пресс-маслёнка | 2 |
| 22 | 4404888 | Пластина скольжение | 2 |
| 25 | 4404890 | Пластина | 6 |
| 28 | J041020 | Болт с шайбой | 8 |
| 29 | J75481 | Пресс-маслёнка | 4 |
| 30 | J770635 | Болт с внутренним шестигранником | 4 |
| 32 | 4409847 | Пластина скольжение | 4 |
| 35 | J770625 | Болт с внутренним шестигранником | 8 |
| 37 | 4404892 | Регулировочная шайба | 12 |
| 38 | 4404893 | Регулировочная шайба | 6 |
| 40 | 4456890 | Звёздочка | 2 |
| 42 | 4454314 | Проставка | 1 |
| 43 | 4454315 | Палец | 1 |
| 44 | 991342 | Стопорное кольцо | 1 |
| 45 | M660012 | U-образная гайка | 4 |
| 46 | J950012 | Гайка | 4 |
| 47 | M660010 | U-образная гайка | 4 |
| 48 | J950010 | Гайка | 4 |
| 52 | 4454969 | Палец | 1 |
| 54 | J981070 | Болт | 1 |
| 55 | J231210 | Гайка | 2 |
| 58 | 4454968 | Палец | 1 |
| 60 | 4065688 | Кольцо | 1 |
| 61 | 4065689 | Палец | 1 |
| 62 | 8088390 | Кронштейн | 1 |
| 63 | J051025 | Болт с шайбой | 4 |
| 64 | 4454329 | Палец | 1 |
| 66 | J981070 | Болт | 1 |
| 67 | J231210 | Гайка | 2 |
| 69 | 4352135 | Регулировочная шайба | 12 |
| 70 | 4361605 | Упорная пластина | 4 |
| 71 | 4370471 | Упорная пластина | 1 |
| 72 | J75581 | Пресс-маслёнка | 4 |
| 73 | J75481 | Пресс-маслёнка | 1 |
| 76 | 4454711 | Цепь | 2 |
| 77 | 4454714 | Цепь | 2 |
| 81 | 4454320 | Резиновая прокладка | 1 |
| 82 | 4454321 | Резиновая прокладка | 2 |
| 85 | 4454324 | Пластина | 1 |
| 86 | 4410649 | Пластина | 2 |
| 87 | J770516 | Болт с внутренним шестигранником | 26 |
| 88 | J231105 | Гайка | 20 |
| 93 | 4475222 | Сиденье | 2 |
| 94 | 4460231 | Резиновая прокладка | 1 |
| 95 | 4460232 | Резиновая прокладка | 2 |
| 96 | 4460233 | Пластина | 1 |
| 97 | 4460234 | Пластина | 2 |
| 99 | 4392533 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
