Гидроцилиндр рукояти (кнуккле) — HITACHI HX140B

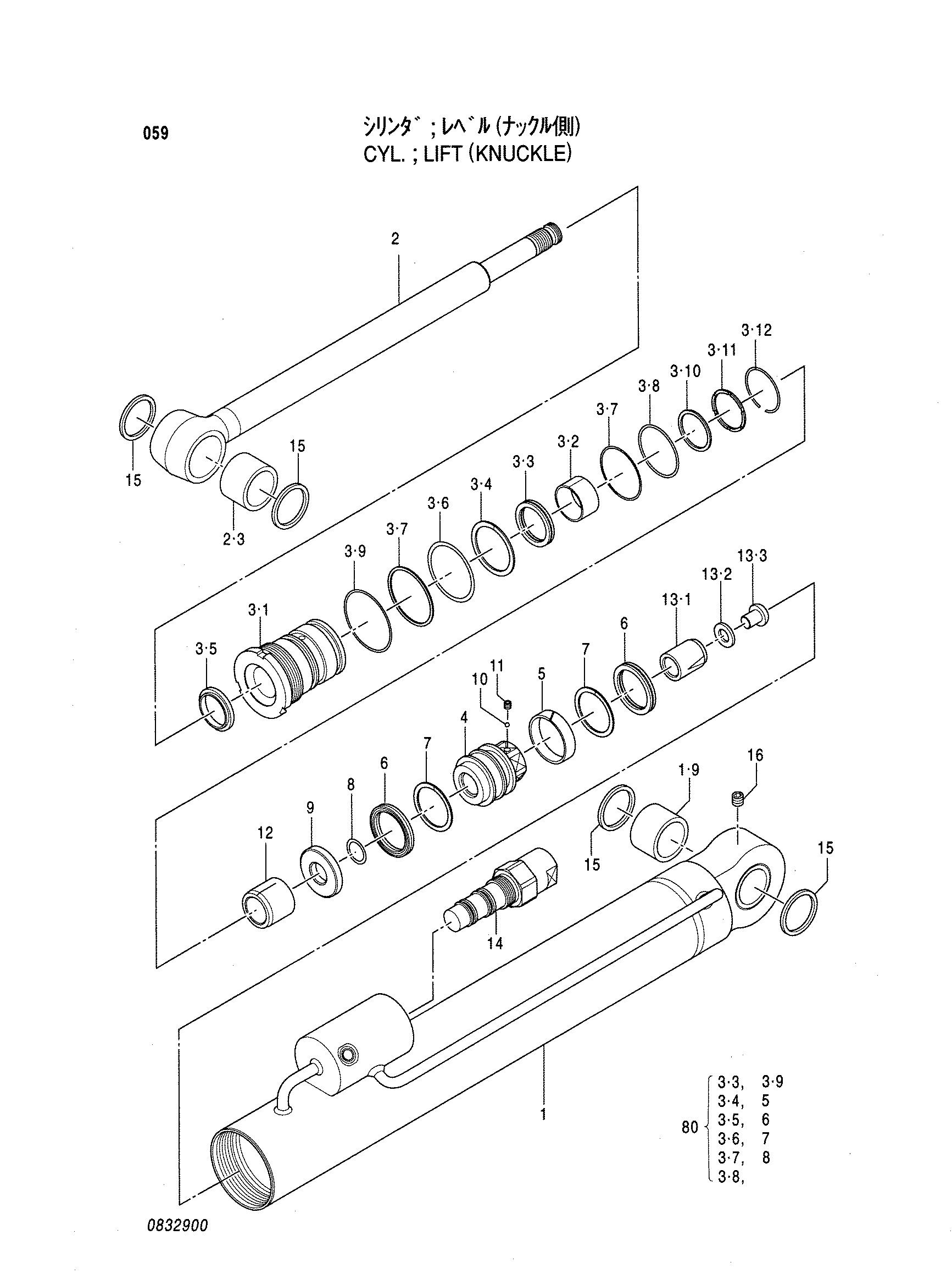

Заводская схема «Гидроцилиндр рукояти (кнуккле)» для HITACHI HX140B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9202143 | Гидроцилиндр рукояти | 1 | |
| 1 | 0832901 | Труба гидроцилиндра | 1 |
| 1-9 | 4375744 | Втулка пальца | 1 |
| 2 | 0832902 | Шток поршня | 1 |
| 2-3 | 4375744 | Втулка пальца | 1 |
| 3 | 0832903 | Головка гидроцилиндра | 1 |
| 3-1 | 0813204 | Головка гидроцилиндра | 1 |
| 3-2 | 0481103 | Втулка | 1 |
| 3-3 | 0481104 | U-образная манжета | 1 |
| 3-4 | 0481105 | Опорное кольцо | 1 |
| 3-5 | 0832706 | Грязесъёмное кольцо | 1 |
| 3-6 | 0430903 | Уплотнительное кольцо | 1 |
| 3-7 | 0430902 | Опорное кольцо | 2 |
| 3-8 | 0736204 | Уплотнительное кольцо | 1 |
| 3-9 | 0479007 | Уплотнительное кольцо | 1 |
| 3-10 | 0494903 | Кольцо амортизатор | 1 |
| 3-11 | 0494904 | Проставка | 1 |
| 3-12 | 0494905 | Ограничитель | 1 |
| 4 | 0832904 | Поршень | 1 |
| 5 | 0832905 | Износостойкое кольцо | 1 |
| 6 | 0832906 | U-образная манжета | 2 |
| 7 | 0832907 | Опорное кольцо | 2 |
| 8 | 0832908 | Уплотнительное кольцо | 1 |
| 9 | 0832909 | Держатель у-ринг | 1 |
| 10 | 0429917 | Стальной шарик | 1 |
| 11 | 0479012 | Установочный винт | 1 |
| 12 | 0832910 | Амортизирующий подшипник | 1 |
| 13 | 0832911 | Амортизатор | 1 |
| 13-1 | 0832912 | Амортизирующий подшипник | 1 |
| 13-2 | 0658610 | Шайба | 1 |
| 13-3 | 0744009 | Болт | 1 |
| 14 | 0832803 | Клапан | 1 |
| 15 | 4347249 | Пылезащитное уплотнение | 4 |
| 16 | 0788403 | Пробка | 2 |
| 80 | 0832913 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
