Насос трубопроводы — HITACHI HX140B

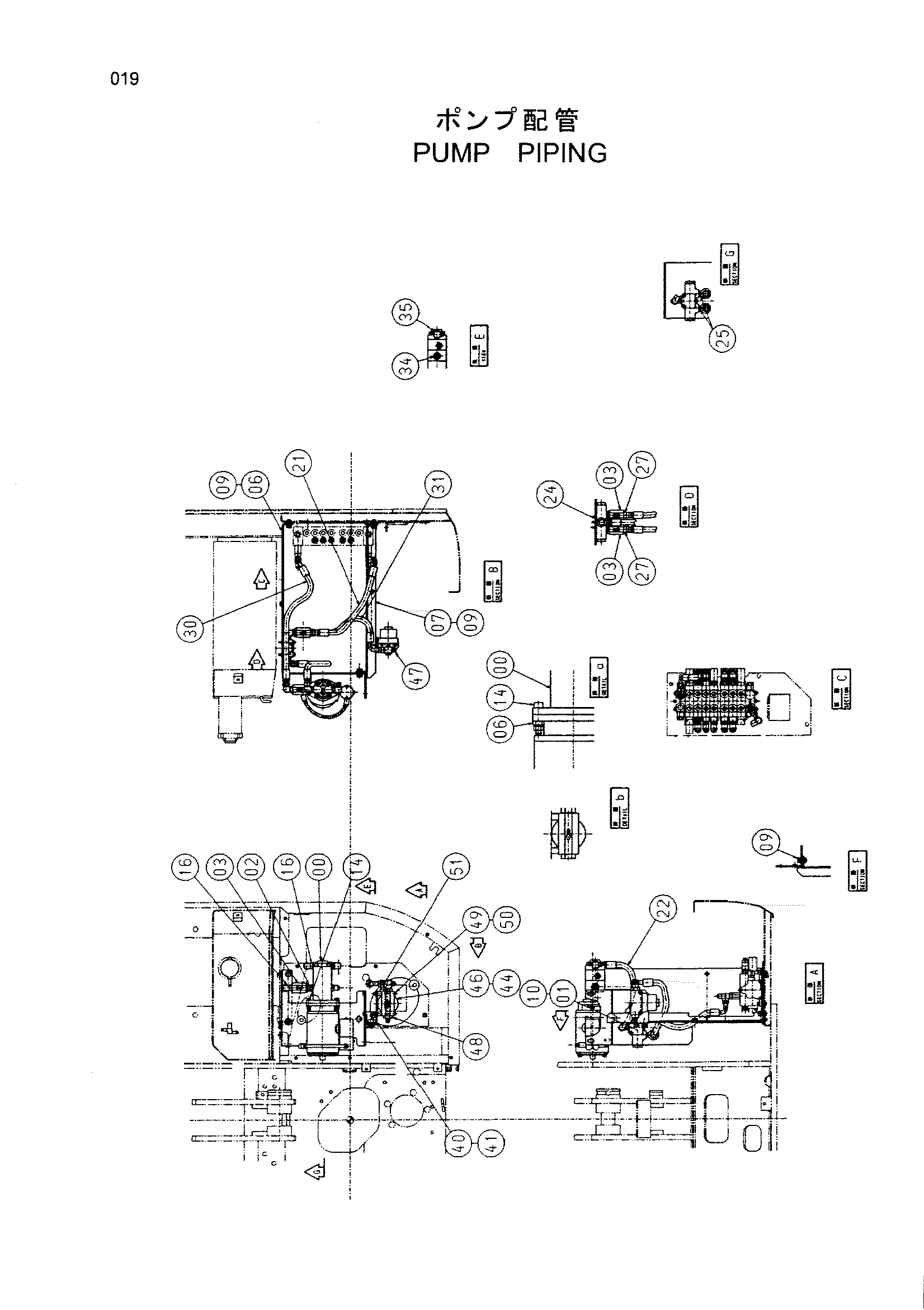

Заводская схема «Насос трубопроводы» для HITACHI HX140B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454251 | Насос | 1 |
| 01 | 4453828 | Клапан дивидер | 1 |
| 02 | 4198472 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 2 |
| 03 | 4404795 | Обратный клапан | 3 |
| 06 | 7040311 | Крышка насос | 1 |
| 07 | 8084020 | Кронштейн | 1 |
| 09 | J051025 | Болт с шайбой | 4 |
| 10 | J770655 | Болт с внутренним шестигранником | 3 |
| 14 | J780840 | Болт с внутренним шестигранником | 2 |
| 16 | 4154671 | Угловой штуцер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4461834 | Шланг | 1 |
| 22 | 4461835 | Шланг | 1 |
| 24 | 4154657 | Угловой штуцер | 1 |
| 25 | 4174586 | Угловой штуцер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4200466 | Адаптер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4461836 | Шланг | 1 |
| 31 | 4461837 | Шланг | 1 |
| 34 | 4221290 | Адаптер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4154671 | Угловой штуцер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 9756821 | Кронштейн | 1 |
| 41 | J051025 | Болт с шайбой | 2 |
| 44 | 4055312 | Ленточный зажим | 1 |
| 46 | 4272379 | Масляный фильтр | 1 |
| 46A | 4294130 | Элемент(с уплотнительное кольцо) | 1 |
| 46B | 4294129 | Элемент | 1 |
| 47 | 4208912 | Тройник | 1 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4200469 | Адаптер | 1 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 49 | J960680 | Болт | 2 |
| 50 | J252106 | Пружинная шайба | 2 |
| 51 | 4277425 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
