Электрооборудование (передний) — HITACHI HX140B

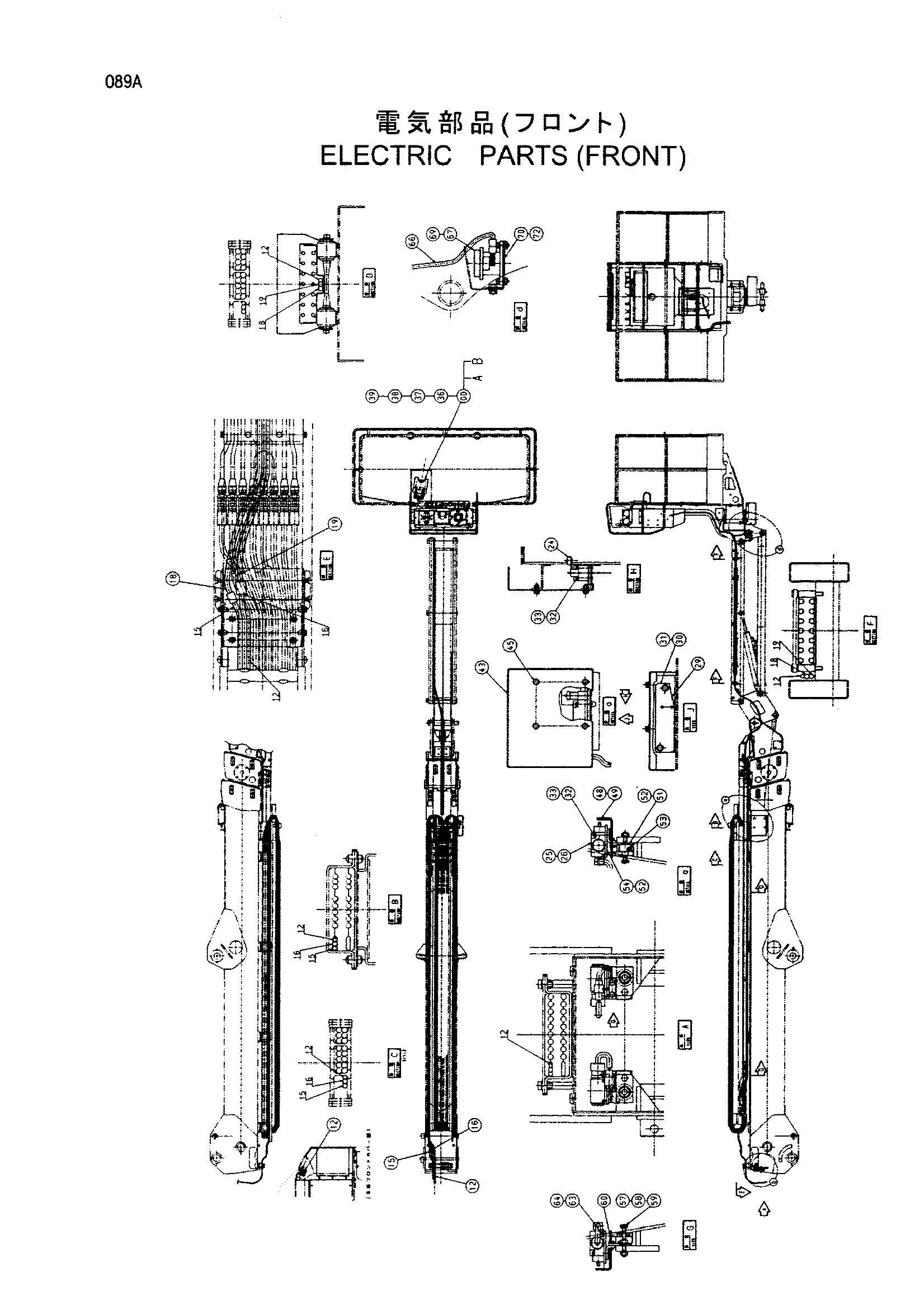

Заводская схема «Электрооборудование (передний)» для HITACHI HX140B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4445842 | Выключатель | 1 |
| 00A | 4467581 | Выключатель микро | 1 |
| 00B | 4467565 | Крышка | 1 |
| 10 | 4055312 | Ленточный зажим | 12 |
| 12 | 4453086 | Жгут проводов | 1 |
| 13 | 4473256 | Жгут проводов | 1 |
| 15 | 4448209 | Жгут проводов | 1 |
| 16 | 4448210 | Жгут проводов | 1 |
| 18 | 4450051 | Жгут проводов | 1 |
| 19 | 4450057 | Жгут проводов | 1 |
| 24 | 4445840 | Выключатель концевой | 1 |
| 25 | 4445839 | Выключатель концевой | 1 |
| 26 | 4446144 | Выключатель концевой | 1 |
| 29 | 9756428 | Пластина | 1 |
| 30 | J080620 | Болт с шайбой | 2 |
| 31 | J254006 | Шайба | 2 |
| 32 | J780430 | Болт с внутренним шестигранником | 6 |
| 33 | J252104 | Пружинная шайба | 6 |
| 36 | J770520 | Болт с внутренним шестигранником | 3 |
| 37 | J231105 | Гайка | 3 |
| 38 | J252105 | Пружинная шайба | 3 |
| 39 | J253105 | Плоская шайба | 6 |
| 43 | 3092930 | Крышка | 1 |
| 45 | J090616 | Болт с шайбой | 4 |
| 48 | 8085403 | Кронштейн | 1 |
| 49 | 8085404 | Кронштейн | 1 |
| 50 | 9757346 | Кронштейн | 1 |
| 51 | 9757351 | Кронштейн | 1 |
| 52 | 9755786 | Кронштейн | 1 |
| 53 | 4448404 | Пружина | 2 |
| 54 | 9755787 | Кронштейн | 1 |
| 57 | J950008 | Гайка | 4 |
| 58 | J253108 | Плоская шайба | 4 |
| 59 | 4449717 | Болт | 2 |
| 60 | J080616 | Болт с шайбой | 4 |
| 63 | 4252767 | Кронштейн | 2 |
| 64 | J670614 | Винт с шайбой | 2 |
| 66 | 4464979 | Жгут проводов | 1 |
| 67 | 4457189 | Выключатель | 1 |
| 69 | J680520 | Винт с шайбой | 2 |
| 70 | 9758114 | Кронштейн | 1 |
| 72 | J090816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
