Пилотный клапан (поворот и ход) — HITACHI HX140B

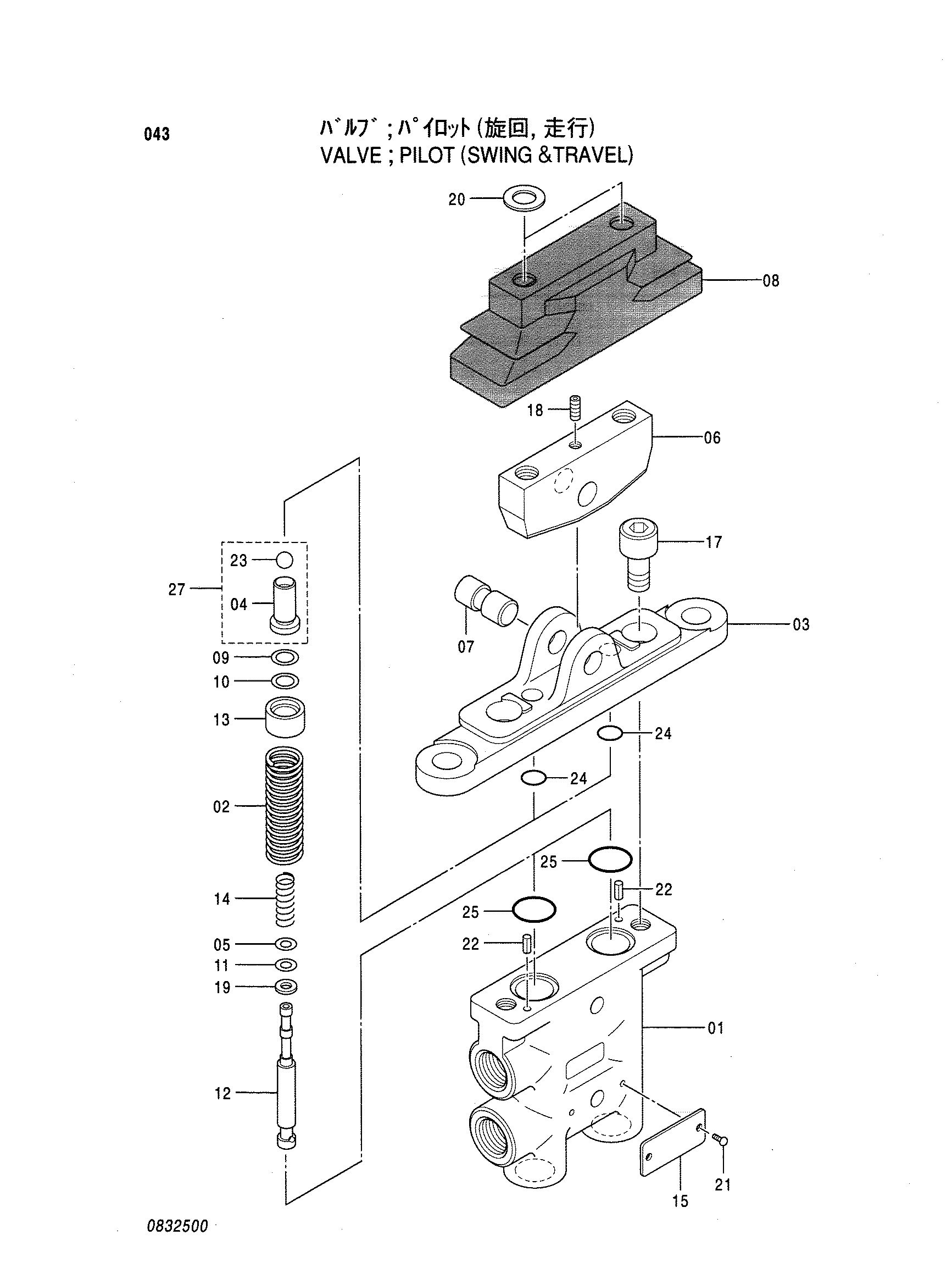

Заводская схема «Пилотный клапан (поворот и ход)» для HITACHI HX140B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4428347 | Пилотный клапан | 1 | |
| 02 | 0832501 | Пружина сжатия | 2 |
| 03 | 0732501 | Крышка | 1 |
| 05 | 0732502 | Регулировочная шайба | 2 |
| 06 | 0732503 | Кулачок | 1 |
| 07 | 0732504 | Палец | 1 |
| 08 | 0732506 | Защитный чехол | 1 |
| 09 | 0732507 | Регулировочная шайба | 2 |
| 10 | 0732508 | Регулировочная шайба | 2 |
| 11 | 0732509 | Регулировочная шайба | 2 |
| 13 | 0732510 | Держатель пружина | 2 |
| 14 | 0732511 | Пружина сжатия | 2 |
| 17 | 0732512 | Болт с внутренним шестигранником | 2 |
| 18 | 0732513 | Винт | 1 |
| 19 | 0732514 | Плоская шайба | 2 |
| 21 | M492564 | Приводной винт | 2 |
| 22 | 0732516 | Пружинный штифт | 2 |
| 24 | 4113154 | Уплотнительное кольцо | 2 |
| 25 | 0732517 | Уплотнительное кольцо | 2 |
| 27 | 0732518 | Пусхер в сборе | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
