Основные гидролинии (2) — HITACHI HX140B

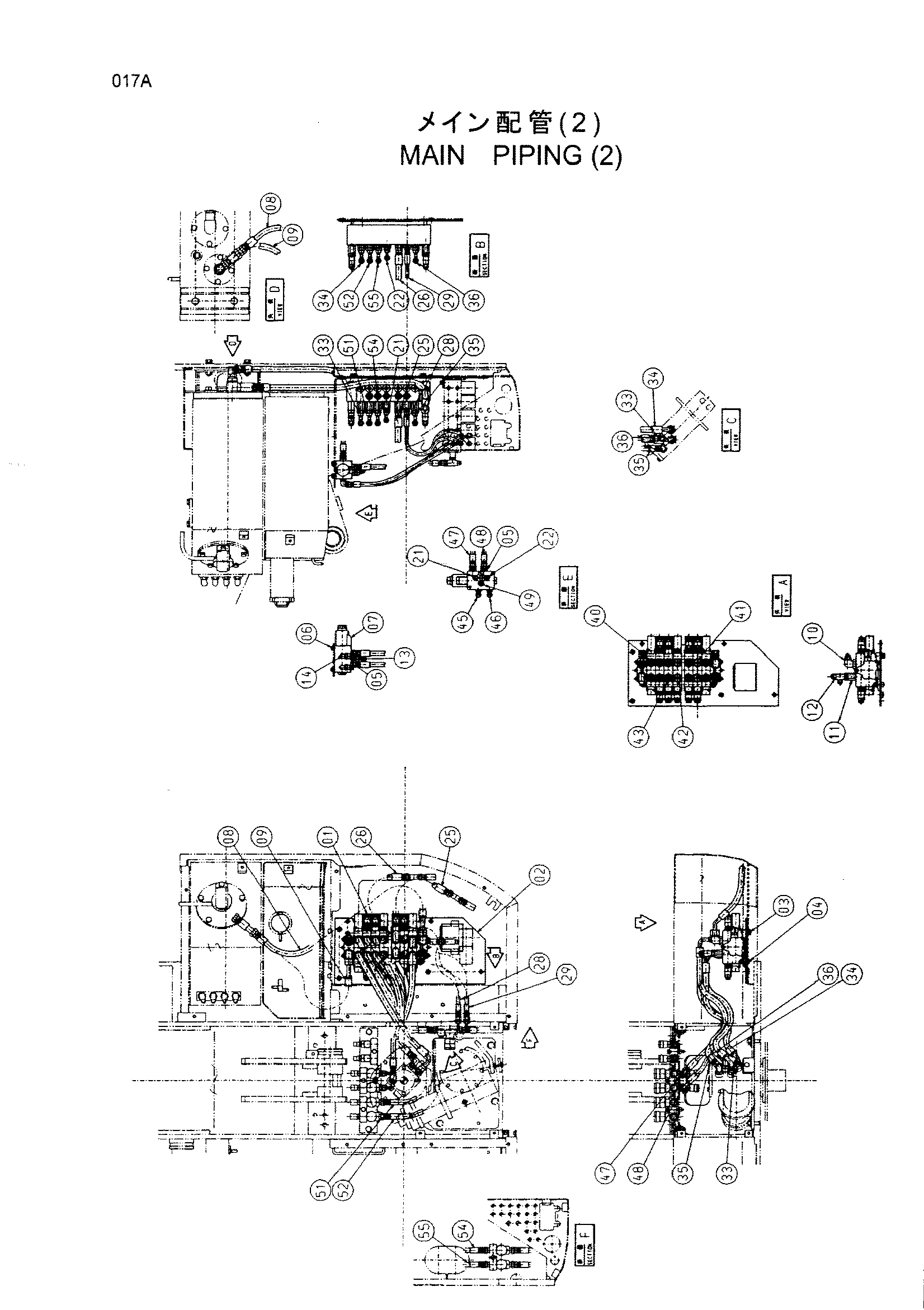

Заводская схема «Основные гидролинии (2)» для HITACHI HX140B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4455049	Гидрораспределитель	1
02	8083965	Кронштейн	1
03	J090830	Болт с шайбой	2
04	J051025	Болт с шайбой	2
05	4200468	Адаптер	4
05A	4509180	Уплотнительное кольцо	1
06	J090825	Болт с шайбой	2
07	4454950	Клапан селектор	1
08	4461842	Шланг	1
09	4461843	Шланг	1
10	4154672	Угловой штуцер	2
10A	4506418	Уплотнительное кольцо	1
11	4214603	Адаптер	2
11A	4509180	Уплотнительное кольцо	1
12	4234371	Тройник	2
12A	4509180	Уплотнительное кольцо	1
13	4200465	Адаптер	1
13A	957366	Уплотнительное кольцо	1
14	4200470	Угловой штуцер	2
14A	4509180	Уплотнительное кольцо	1
21	4461848	Шланг	1
22	4461849	Шланг	1
25	4461850	Шланг	1
26	4461851	Шланг	1
28	4461852	Шланг	1
29	4461853	Шланг	1
33	4461854	Шланг	1
34	4461855	Шланг	1
35	4461856	Шланг	1
36	4461857	Шланг	1
40	4276965	Адаптер	5
40A	4509180	Уплотнительное кольцо	1
41	4276964	Адаптер	2
41A	4509180	Уплотнительное кольцо	1
42	4200468	Адаптер	2
42A	4509180	Уплотнительное кольцо	1
43	4200466	Адаптер	5
43A	4509180	Уплотнительное кольцо	1
45	4461887	Шланг	1
46	4461888	Шланг	1
47	4461891	Шланг	1
48	4461892	Шланг	1
49	4461893	Шланг	1
51	4471141	Шланг	1
52	4471143	Шланг	1
54	4474145	Шланг	1
55	4474146	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX140B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
