Гидрораспределитель (2/3) — HITACHI HX140B

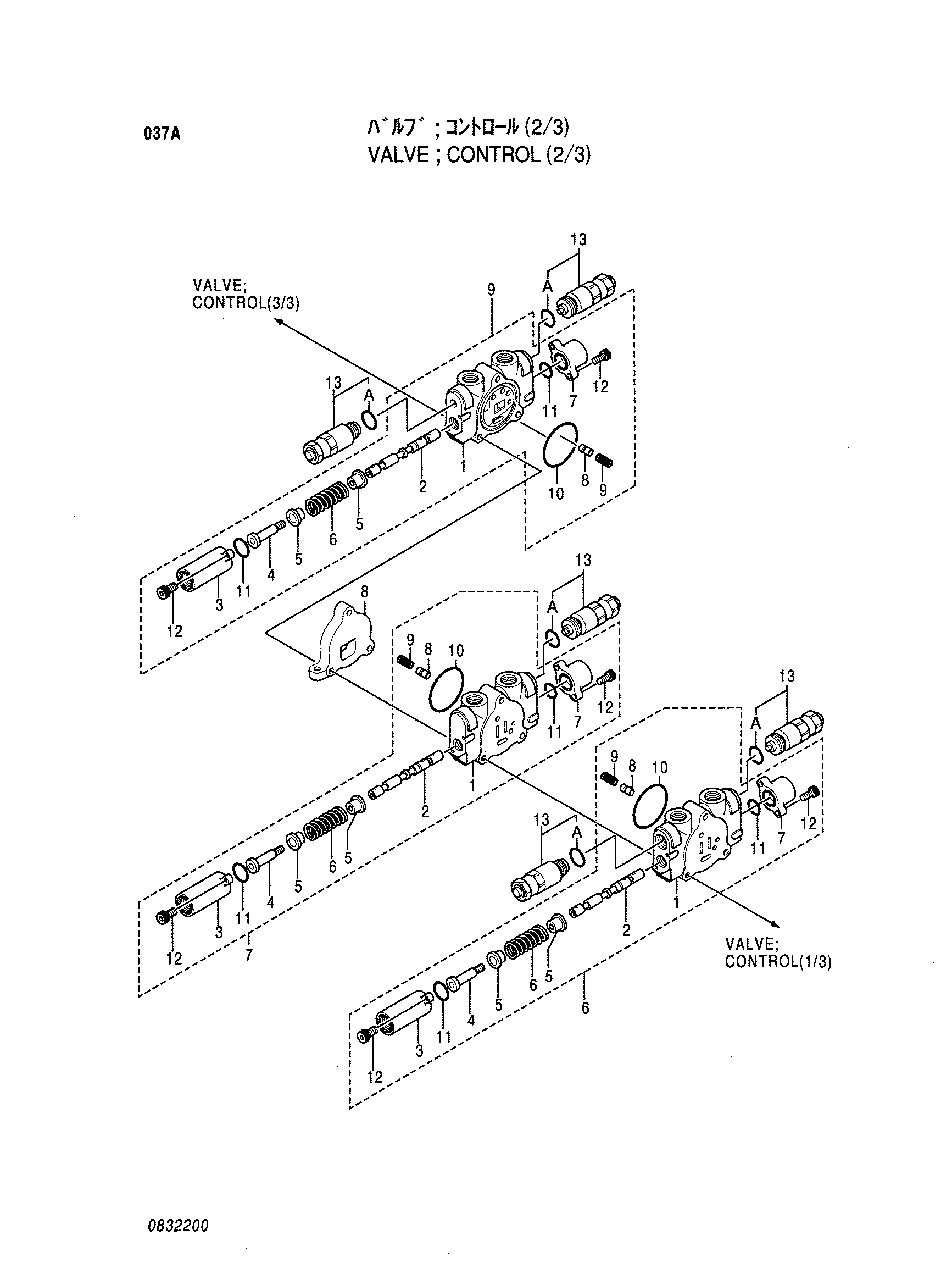

Заводская схема «Гидрораспределитель (2/3)» для HITACHI HX140B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4455049 | Гидрораспределитель | 1 | |
| 6 | 0832201 | Споол-сектион | 1 |
| 6-3 | 0832103 | Колпачок | 1 |
| 6-4 | 0790505 | Винт | 1 |
| 6-5 | 0429310 | Седло пружины | 2 |
| 6-6 | 0429311 | Пружина | 1 |
| 6-7 | 0832104 | Колпачок | 1 |
| 6-8 | 0429305 | Обратный клапан | 1 |
| 6-9 | 0219010 | Пружина | 1 |
| 6-10 | A810055 | Уплотнительное кольцо | 1 |
| 6-11 | 0429313 | Уплотнительное кольцо | 2 |
| 6-12 | 0429314 | Болт с внутренним шестигранником | 4 |
| 7 | 0832202 | Споол-сектион | 1 |
| 7-3 | 0832103 | Колпачок | 1 |
| 7-4 | 0790505 | Винт | 1 |
| 7-5 | 0429310 | Седло пружины | 2 |
| 7-6 | 0429311 | Пружина | 1 |
| 7-7 | 0832104 | Колпачок | 1 |
| 7-8 | 0429305 | Обратный клапан | 1 |
| 7-9 | 0219010 | Пружина | 1 |
| 7-10 | A810055 | Уплотнительное кольцо | 1 |
| 7-11 | 0429313 | Уплотнительное кольцо | 2 |
| 7-12 | 0429314 | Болт с внутренним шестигранником | 4 |
| 8 | 0832203 | Проставка | 1 |
| 9 | 0832204 | Споол-сектион | 1 |
| 9-3 | 0832103 | Колпачок | 1 |
| 9-4 | 0790505 | Винт | 1 |
| 9-5 | 0429310 | Седло пружины | 2 |
| 9-6 | 0429311 | Пружина | 1 |
| 9-7 | 0832104 | Колпачок | 1 |
| 9-8 | 0429305 | Обратный клапан | 1 |
| 9-9 | 0219010 | Пружина | 1 |
| 9-10 | A810055 | Уплотнительное кольцо | 1 |
| 9-11 | 0429313 | Уплотнительное кольцо | 2 |
| 9-12 | 0429314 | Болт с внутренним шестигранником | 4 |
| 13 | 0220003 | Предохранительный клапан | 5 |
| 13A | 0103025 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX140B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
