Основные гидролинии (1-1) — HITACHI HX120B-2

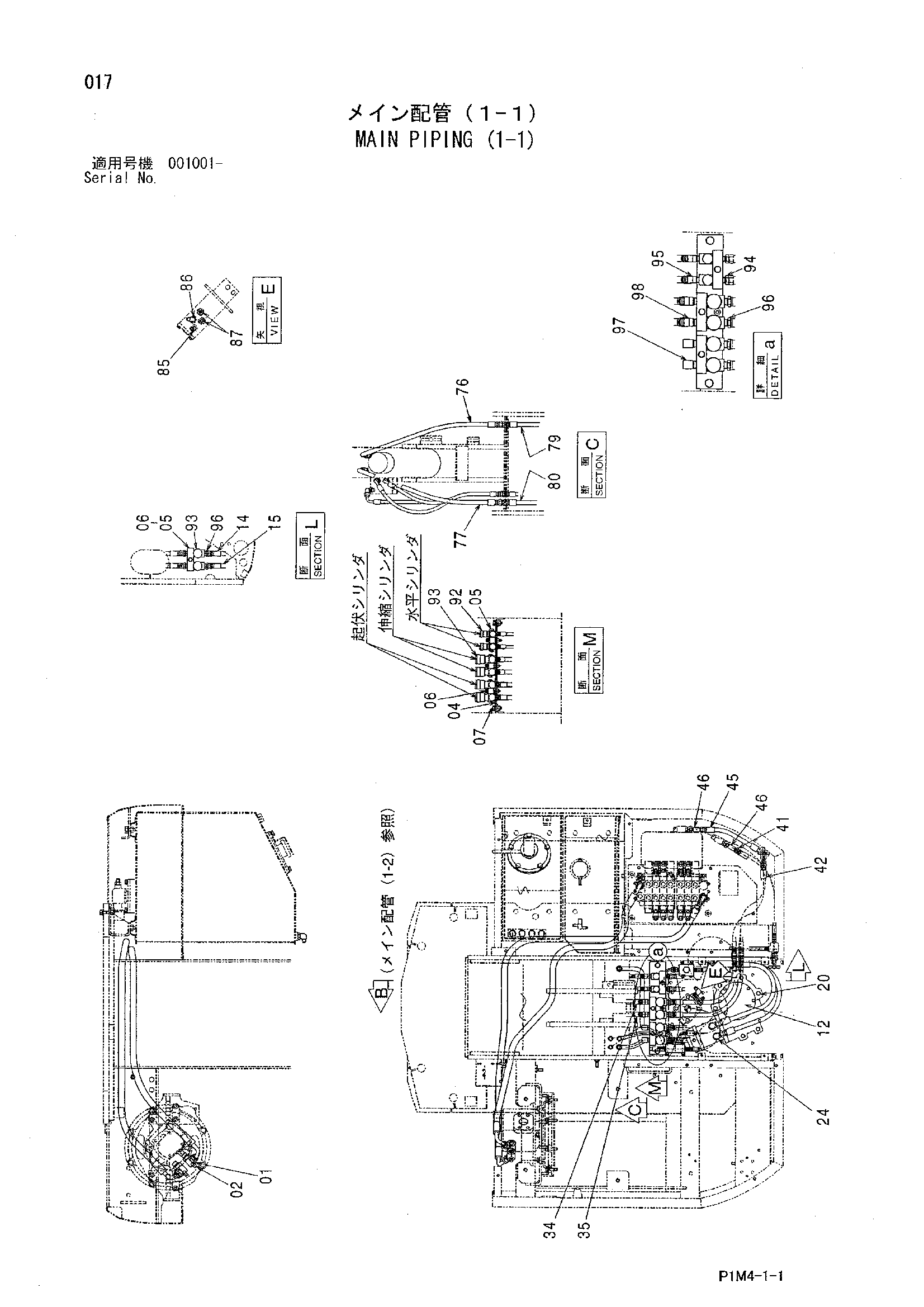

Заводская схема «Основные гидролинии (1-1)» для HITACHI HX120B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4278671 | Тройник | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 94-2022 | Пробка | 2 |
| 04 | 9758708 | Кронштейн | 1 |
| 05 | 9758709 | Хомут | 4 |
| 06 | J780855 | Болт с внутренним шестигранником | 4 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 12 | 4453808 | Гидромотор | 1 |
| 14 | 4474147 | Шланг | 1 |
| 15 | 4474148 | Шланг | 1 |
| 20 | J271235 | Болт с шайбой | 6 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 24 | 4200471 | Угловой штуцер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4461866 | Шланг | 1 |
| 35 | 4461867 | Шланг | 1 |
| 41 | 4461868 | Шланг | 1 |
| 42 | 4461869 | Шланг | 1 |
| 45 | 4461870 | Шланг | 1 |
| 46 | 4457517 | Тройник | 2 |
| 76 | 4461883 | Шланг | 1 |
| 77 | 4461884 | Шланг | 1 |
| 79 | 4471142 | Шланг | 1 |
| 80 | 4471144 | Шланг | 1 |
| 85 | 4190244 | Угловой штуцер | 1 |
| 85A | 4509180 | Уплотнительное кольцо | 1 |
| 86 | 4154671 | Угловой штуцер | 1 |
| 86A | 4509180 | Уплотнительное кольцо | 1 |
| 87 | 4200466 | Адаптер | 2 |
| 87A | 4509180 | Уплотнительное кольцо | 1 |
| 92 | 4471723 | Клапан словретур | 2 |
| 93 | 4471724 | Клапан словретур | 6 |
| 94 | 4154651 | Адаптер | 2 |
| 95 | 4472446 | Угловой штуцер | 2 |
| 96 | 4472443 | Адаптер | 8 |
| 97 | 4472444 | Угловой штуцер | 2 |
| 98 | 4472445 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
