Стрела трубопроводы (2)(STD) — HITACHI HX120B-2

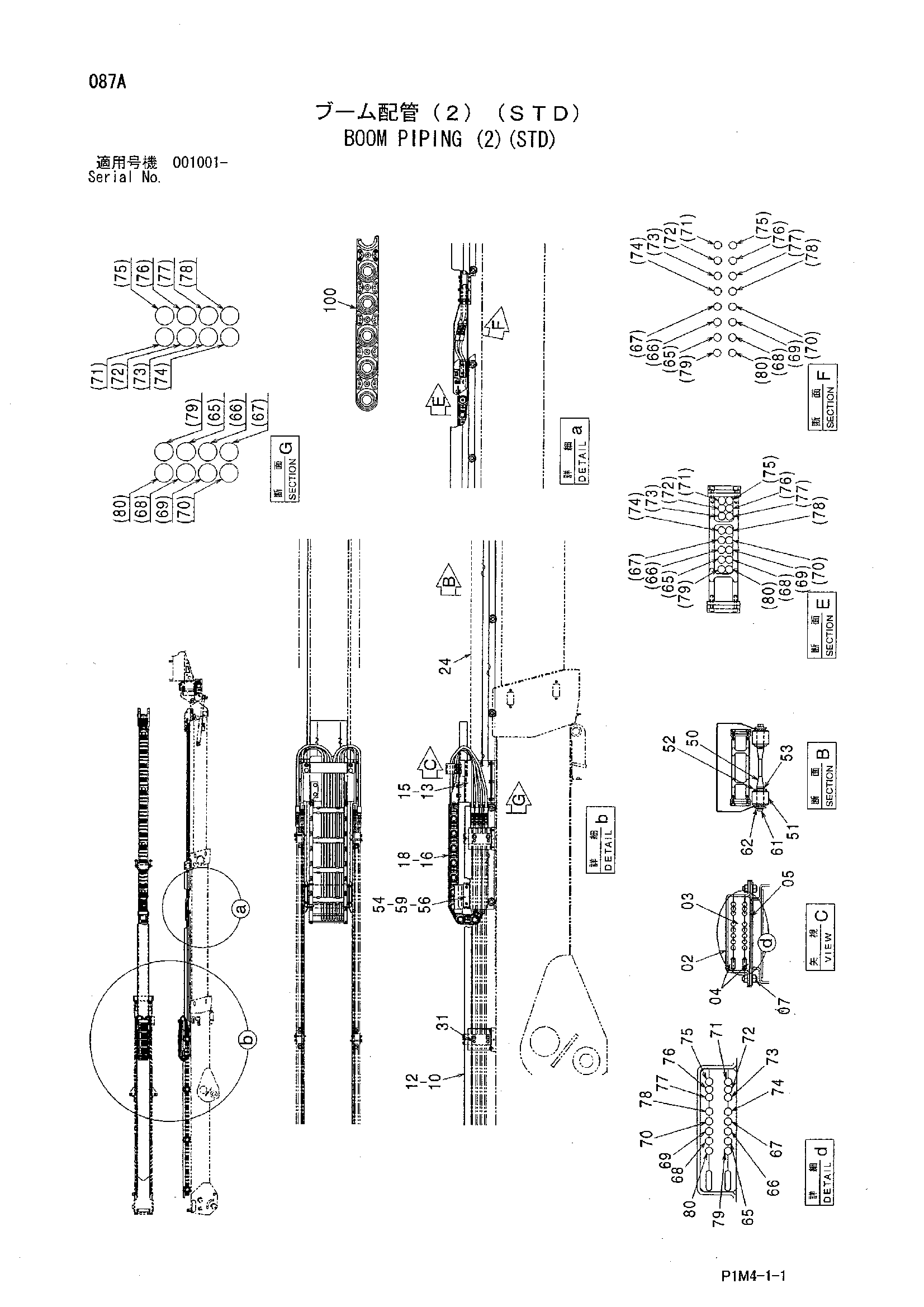

Заводская схема «Стрела трубопроводы (2)(STD)» для HITACHI HX120B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9756618 | Кронштейн | 1 |
| 03 | 4454385 | Резиновая втулка | 1 |
| 04 | 4454386 | Резиновая втулка | 2 |
| 05 | 4454384 | Пластина | 1 |
| 07 | J271025 | Болт с шайбой | 4 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 10 | 8085315 | Кронштейн | 2 |
| 12 | J260614 | Болт с шайбой | 16 |
| 12A | J900614 | Болт | 1 |
| 12B | A590106 | Плоская шайба | 1 |
| 13 | 7041854 | Кронштейн | 1 |
| 15 | J260820 | Болт с шайбой | 6 |
| 15A | J900820 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | 4634020 | Цепь | 1 |
| 18 | J260816 | Болт с шайбой | 8 |
| 18A | J900816 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 24 | 7040993 | Крышка | 1 |
| 31 | J260645 | Болт с шайбой | 16 |
| 31A | J900645 | Болт | 1 |
| 31B | A590106 | Плоская шайба | 1 |
| 50 | 4460253 | Вал | 9 |
| 51 | 4454260 | Ролик | 18 |
| 52 | A590116 | Плоская шайба | 18 |
| 53 | 991339 | Стопорное кольцо | 18 |
| 54 | 4405072 | Регулировочная шайба 1.0mm | 2 |
| 56 | 4404886 | Пластина скольжение | 2 |
| 59 | M470620 | Болт | 4 |
| 61 | J260616 | Болт с шайбой | 18 |
| 61A | J900616 | Болт | 1 |
| 61B | A590106 | Плоская шайба | 1 |
| 62 | 4346037 | Шайба | 18 |
| 65 | 4467031 | Шланг | 1 |
| 66 | 4467032 | Шланг | 1 |
| 67 | 4467033 | Шланг | 1 |
| 68 | 4467034 | Шланг | 1 |
| 69 | 4467035 | Шланг | 1 |
| 70 | 4467036 | Шланг | 1 |
| 71 | 4467037 | Шланг | 1 |
| 72 | 4467038 | Шланг | 1 |
| 73 | 4467039 | Шланг | 1 |
| 74 | 4467040 | Шланг | 1 |
| 75 | 4467041 | Шланг | 1 |
| 76 | 4467042 | Шланг | 1 |
| 77 | 4467043 | Шланг | 1 |
| 78 | 4467044 | Шланг | 1 |
| 79 | 4467051 | Шланг | 1 |
| 80 | 4467052 | Шланг | 1 |
| 100 | 4640596 | Комплект репаре | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
