Топливный бак — HITACHI HX120B-2

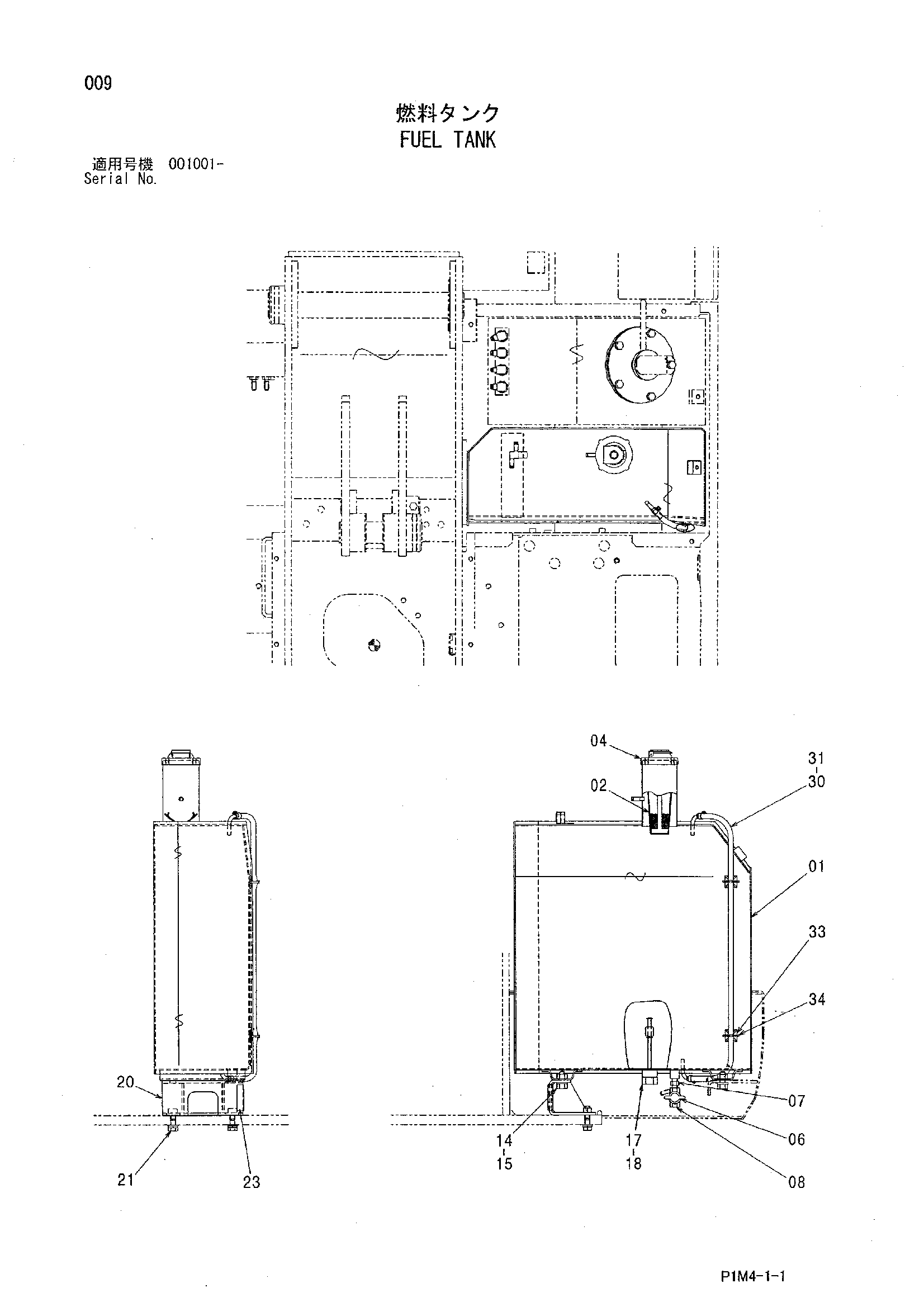

Заводская схема «Топливный бак» для HITACHI HX120B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6020090 | Топливный бак | 1 |
| 02 | 4279093 | Фильтр | 1 |
| 04 | 4363380 | Колпачок | 1 |
| 04A | 4460931 | Манжета | 1 |
| 06 | 4374265 | Шаровой клапан | 1 |
| 07 | J70782 | Адаптер | 1 |
| 08 | 94-2011 | Пробка | 1 |
| 14 | J901230 | Болт | 4 |
| 15 | J222012 | Шайба | 4 |
| 17 | 4259788 | Выключатель уровень | 1 |
| 18 | 4157648 | Уплотнительная шайба | 1 |
| 20 | 8090053 | Кронштейн | 1 |
| 21 | J271250 | Болт с шайбой | 2 |
| 21A | J901250 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 4409863 | Амортизатор | 1 |
| 30 | 4447129 | Топливный шланг | 1 |
| 31 | 4396451 | Хомут шланга | 2 |
| 33 | 4375828 | Зажим провод | 2 |
| 34 | 4326365 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
