Электрооборудование (2) — HITACHI HX120B-2

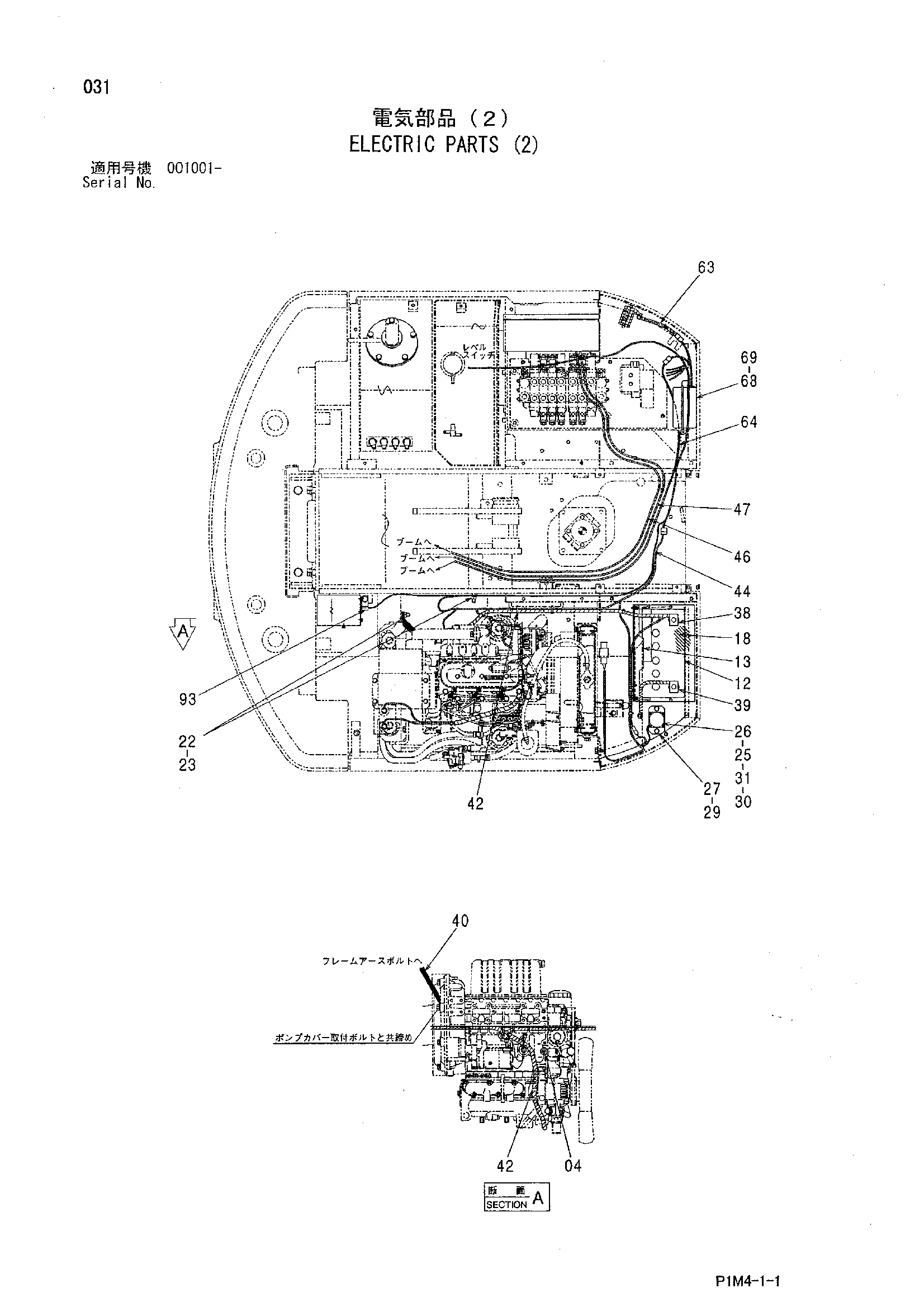

Заводская схема «Электрооборудование (2)» для HITACHI HX120B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4331942 | Датчик давления | 1 |
| 12 | 4454264 | Аккумулятор | 1 |
| 13 | 4279716 | Кронштейн | 1 |
| 18 | 4473230 | Крышка | 1 |
| 22 | J950010 | Гайка | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 25 | J680416 | Винт с шайбой | 4 |
| 26 | 4432397 | Выключатель | 1 |
| 27 | 4403938 | Пластина | 1 |
| 29 | J780820 | Болт с внутренним шестигранником | 2 |
| 30 | M500403 | Гайка | 4 |
| 31 | A590104 | Плоская шайба | 4 |
| 38 | 4454267 | Трос | 1 |
| 39 | 4454265 | Трос | 1 |
| 40 | 4225072 | Провод масса | 1 |
| 42 | 4055312 | Ленточный зажим | 13 |
| 44 | 4620780 | Жгут проводов | 1 |
| 46 | 4620833 | Жгут проводов | 1 |
| 47 | 4620836 | Жгут проводов | 1 |
| 63 | 4620831 | Жгут проводов | 1 |
| 64 | 4620839 | Жгут проводов | 1 |
| 68 | 4620829 | Гидромолот киркуит | 1 |
| 69 | J460430 | Винт с шайбой | 2 |
| 93 | 4190261 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
