Баскет (OPT) — HITACHI HX120B-2

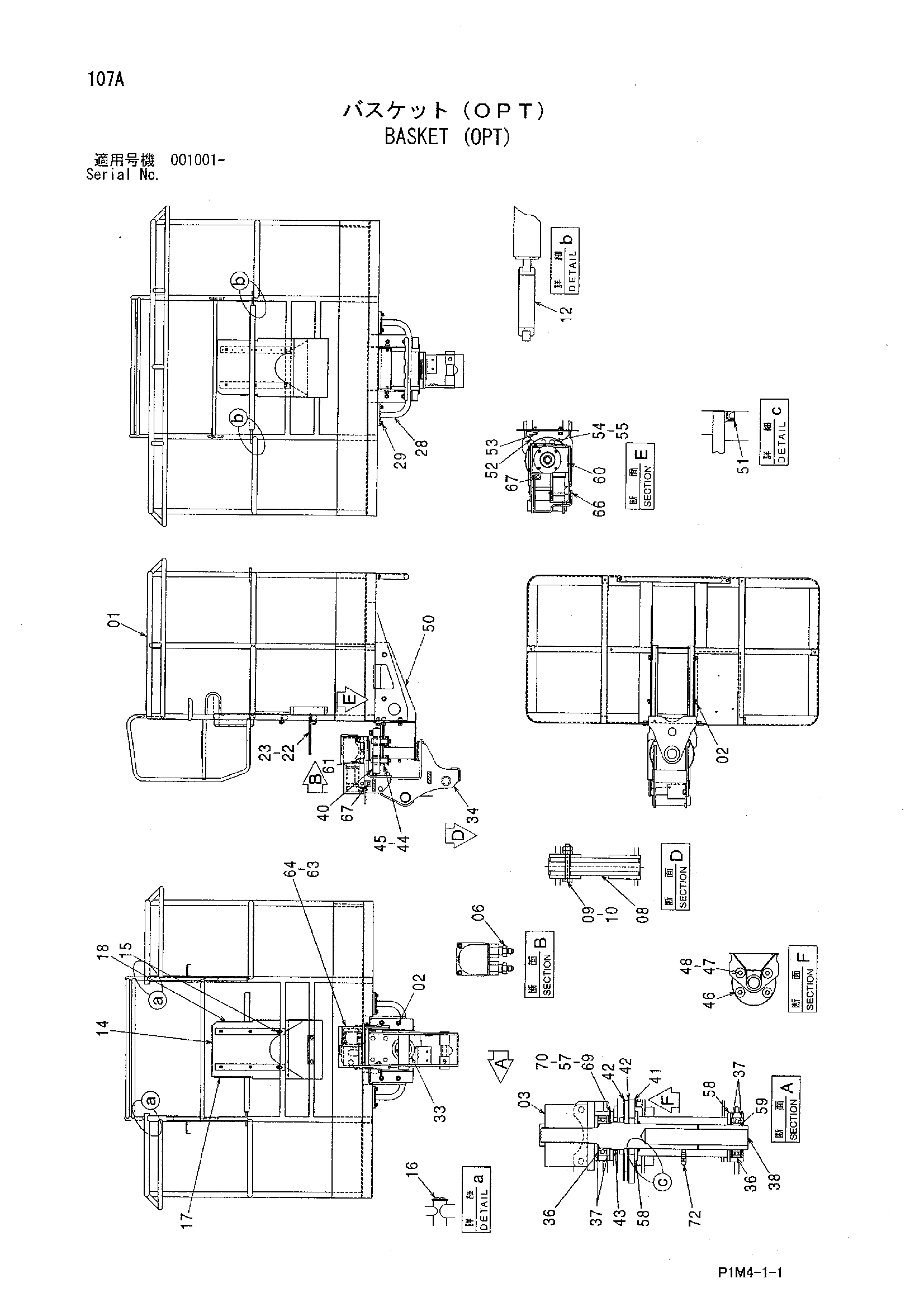

Заводская схема «Баскет (OPT)» для HITACHI HX120B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6020081 | Баскет | 1 |
| 02 | J271230 | Болт с шайбой | 8 |
| 02A | J901230 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 4614260 | Гидромотор | 1 |
| 06 | 4471621 | Адаптер | 2 |
| 08 | 4454345 | Палец | 1 |
| 09 | J901070 | Болт | 1 |
| 10 | J950010 | Гайка | 2 |
| 12 | 4217048 | Резиновая втулка | 2 |
| 14 | 8078877 | Кронштейн | 1 |
| 15 | J260820 | Болт с шайбой | 2 |
| 15A | J900820 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | 4440779 | Колпачок | 2 |
| 17 | 4444331 | Резиновая прокладка | 1 |
| 18 | 4444333 | Резиновая прокладка | 1 |
| 22 | 9754040 | Направляющая | 1 |
| 23 | J260816 | Болт с шайбой | 2 |
| 23A | J900816 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 28 | 8086355 | Ступень | 1 |
| 29 | J260820 | Болт с шайбой | 4 |
| 29A | J900820 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 33 | 4477702 | Амортизатор | 1 |
| 34 | 9234362 | Поворот пост | 1 |
| 36 | 4048056 | Шариковый подшипник | 2 |
| 37 | 988850 | Стопорное кольцо | 4 |
| 38 | 8093875 | Палец | 1 |
| 40 | 8093873 | Опора | 1 |
| 41 | 3100556 | Пластина | 1 |
| 42 | 4609088 | Сиденье | 2 |
| 43 | A811055 | Уплотнительное кольцо | 1 |
| 44 | 4606698 | Пружина | 4 |
| 45 | 4606699 | Пружина | 4 |
| 46 | 4609087 | Шайба | 4 |
| 47 | J271035 | Болт с шайбой | 4 |
| 47A | J901035 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | A590110 | Плоская шайба | 4 |
| 50 | 7044951 | Рама | 1 |
| 51 | 4349913 | Пылезащитное уплотнение | 1 |
| 52 | 8093877 | Кронштейн | 1 |
| 53 | J271230 | Болт с шайбой | 2 |
| 53A | J901230 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 54 | J921440 | Болт | 2 |
| 55 | A590914 | Пружинная шайба | 2 |
| 57 | 4290990 | Шайба | 2 |
| 58 | 4454271 | Упорная пластина | 2 |
| 59 | 991345 | Стопорное кольцо | 1 |
| 60 | 4611282 | Регулировочная шайба 0.5mm | 6 |
| 61 | J260820 | Болт с шайбой | 4 |
| 61A | J900820 | Болт | 1 |
| 61B | A590108 | Плоская шайба | 1 |
| 63 | 8093878 | Крышка | 1 |
| 64 | J260812 | Болт с шайбой | 4 |
| 64A | J900812 | Болт | 1 |
| 64B | A590108 | Плоская шайба | 1 |
| 66 | 9761562 | Направляющая | 1 |
| 67 | J260820 | Болт с шайбой | 2 |
| 67A | J900820 | Болт | 1 |
| 67B | A590108 | Плоская шайба | 1 |
| 69 | 4612241 | Упорная пластина | 1 |
| 70 | 4353803 | Регулировочная шайба 0.5mm | 2 |
| 72 | J75581 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
