Баскет (STD) — HITACHI HX120B-2

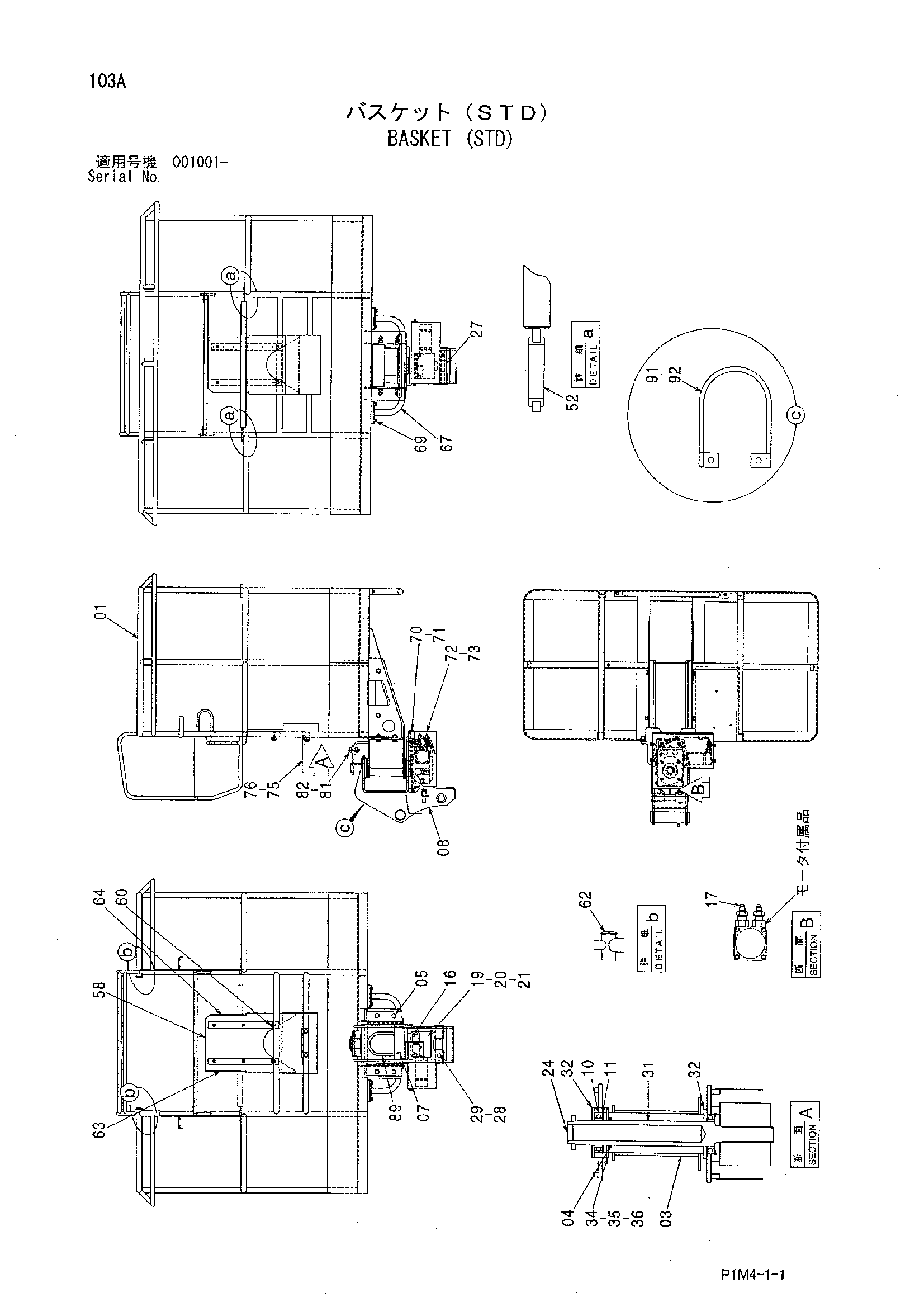

Заводская схема «Баскет (STD)» для HITACHI HX120B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6020081	Баскет	1
03	7040383	Рама	1
04	4349913	Пылезащитное уплотнение	1
05	J271230	Болт с шайбой	8
05A	J901230	Болт	1
05B	J222012	Шайба	1
07	J75581	Пресс-маслёнка	1
08	9201310	Поворот пост	1
10	4048056	Шариковый подшипник	2
11	988850	Стопорное кольцо	2
16	J781025	Болт с внутренним шестигранником	4
17	4471621	Адаптер	2
19	4610257	Гидромотор	1
20	9761541	Кронштейн	2
21	J780820	Болт с внутренним шестигранником	4
24	4455862	Пробка	1
27	4454345	Палец	1
28	J901070	Болт	1
29	J950010	Гайка	2
31	8088634	Палец	1
32	4454271	Упорная пластина	2
34	4290991	Шайба	2
35	4290990	Шайба	1
36	4353803	Регулировочная шайба 0.5mm	1
52	4217048	Резиновая втулка	2
58	8078877	Кронштейн	1
60	J260820	Болт с шайбой	2
60A	J900820	Болт	1
60B	A590108	Плоская шайба	1
62	4440779	Колпачок	2
63	4444331	Резиновая прокладка	1
64	4444333	Резиновая прокладка	1
67	8086355	Ступень	1
69	J260820	Болт с шайбой	4
69A	J900820	Болт	1
69B	A590108	Плоская шайба	1
70	9757960	Крышка	1
71	J260825	Болт с шайбой	2
71A	J900825	Болт	1
71B	A590108	Плоская шайба	1
72	8086587	Крышка	1
73	J260816	Болт с шайбой	6
73A	J900816	Болт	1
73B	A590108	Плоская шайба	1
75	9754040	Направляющая	1
76	J260816	Болт с шайбой	2
76A	J900816	Болт	1
76B	A590108	Плоская шайба	1
81	J921440	Болт	2
82	J222014	Шайба	2
89	4477702	Амортизатор	1
91	9759359	Направляющая	1
92	J260816	Болт с шайбой	2
92A	J900816	Болт	1
92B	A590108	Плоская шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX120B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
