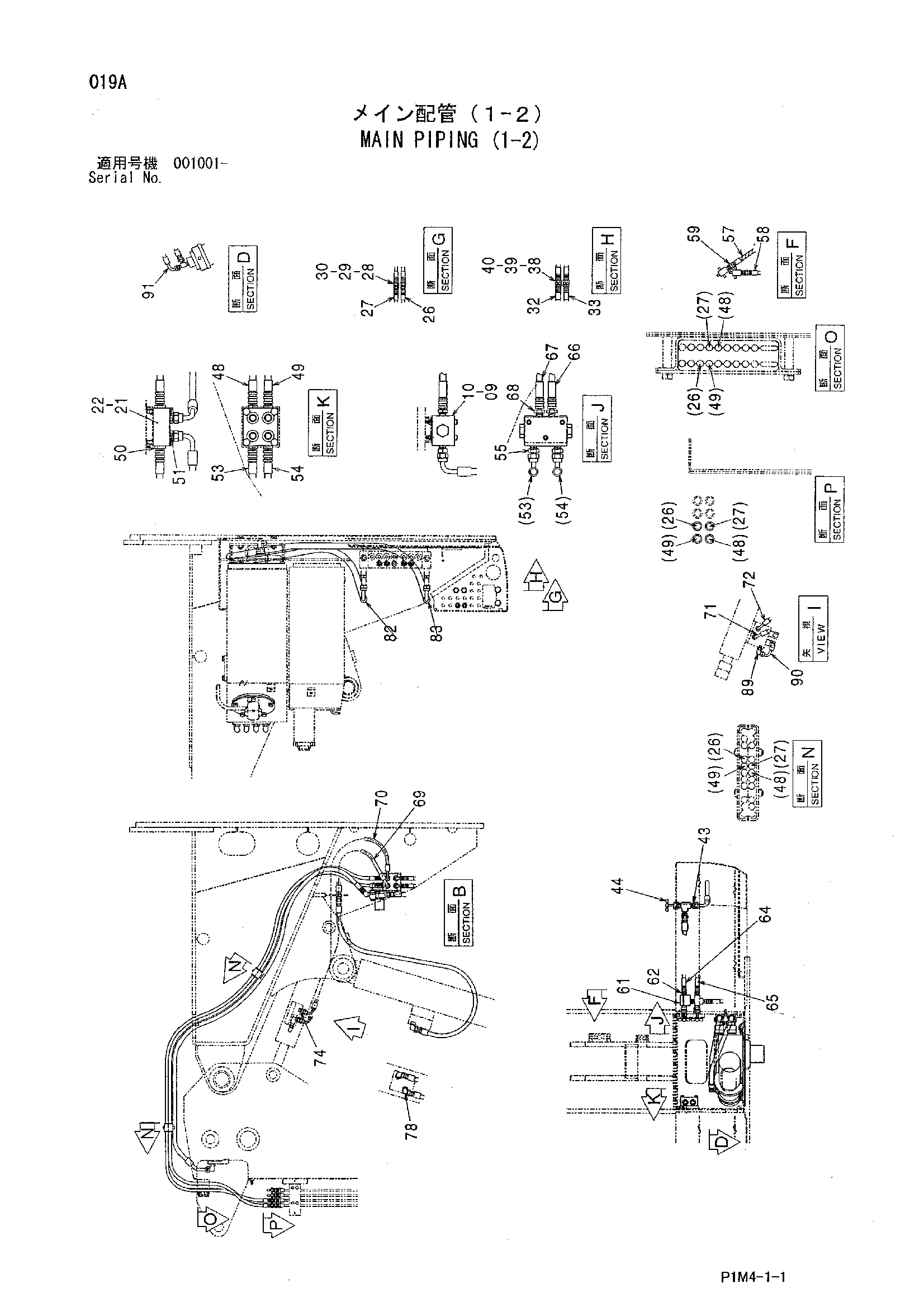

Основные гидролинии (1-2) — HITACHI HX120B-2

Заводская схема «Основные гидролинии (1-2)» для HITACHI HX120B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
09	J780660	Болт с внутренним шестигранником	3
10	4454256	Обратный клапан	1
21	4459841	Коллектор	1
22	J260650	Болт с шайбой	4
22A	J900650	Болт	1
22B	A590106	Плоская шайба	1
26	4461864	Шланг	1
27	4461865	Шланг	1
28	4409739	Адаптер	2
29	A590912	Пружинная шайба	2
30	J950012	Гайка	2
32	4471145	Шланг	1
33	4471146	Шланг	1
38	4409740	Адаптер	2
39	A590914	Пружинная шайба	2
40	J950014	Гайка	2
43	4215648	Адаптер	2
44	4403888	Запорный клапан	1
48	4461871	Шланг	1
49	4461872	Шланг	1
50	4405667	Адаптер	4
50A	957366	Уплотнительное кольцо	1
51	4200465	Адаптер	4
51A	957366	Уплотнительное кольцо	1
53	4461873	Шланг	1
54	4461874	Шланг	1
55	4154651	Адаптер	2
57	4327293	Защитный кожух	1
58	4461875	Шланг	1
59	4461876	Шланг	1
61	4403888	Запорный клапан	2
62	4409742	Адаптер	4
64	4461877	Шланг	1
65	4461878	Шланг	1
66	4471147	Шланг	1
67	4471148	Шланг	1
68	4409742	Адаптер	2
69	4461879	Шланг	1
70	4461880	Шланг	1
71	4461881	Шланг	1
72	4461882	Шланг	1
74	4200465	Адаптер	2
74A	957366	Уплотнительное кольцо	1
78	4154671	Угловой штуцер	2
78A	4509180	Уплотнительное кольцо	1
82	4461885	Шланг	1
83	4461886	Шланг	1
89	4154670	Угловой штуцер	1
89A	957366	Уплотнительное кольцо	1
90	4461894	Шланг	1
91	4461895	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX120B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
