Комплект болтов — HITACHI HX120B-2

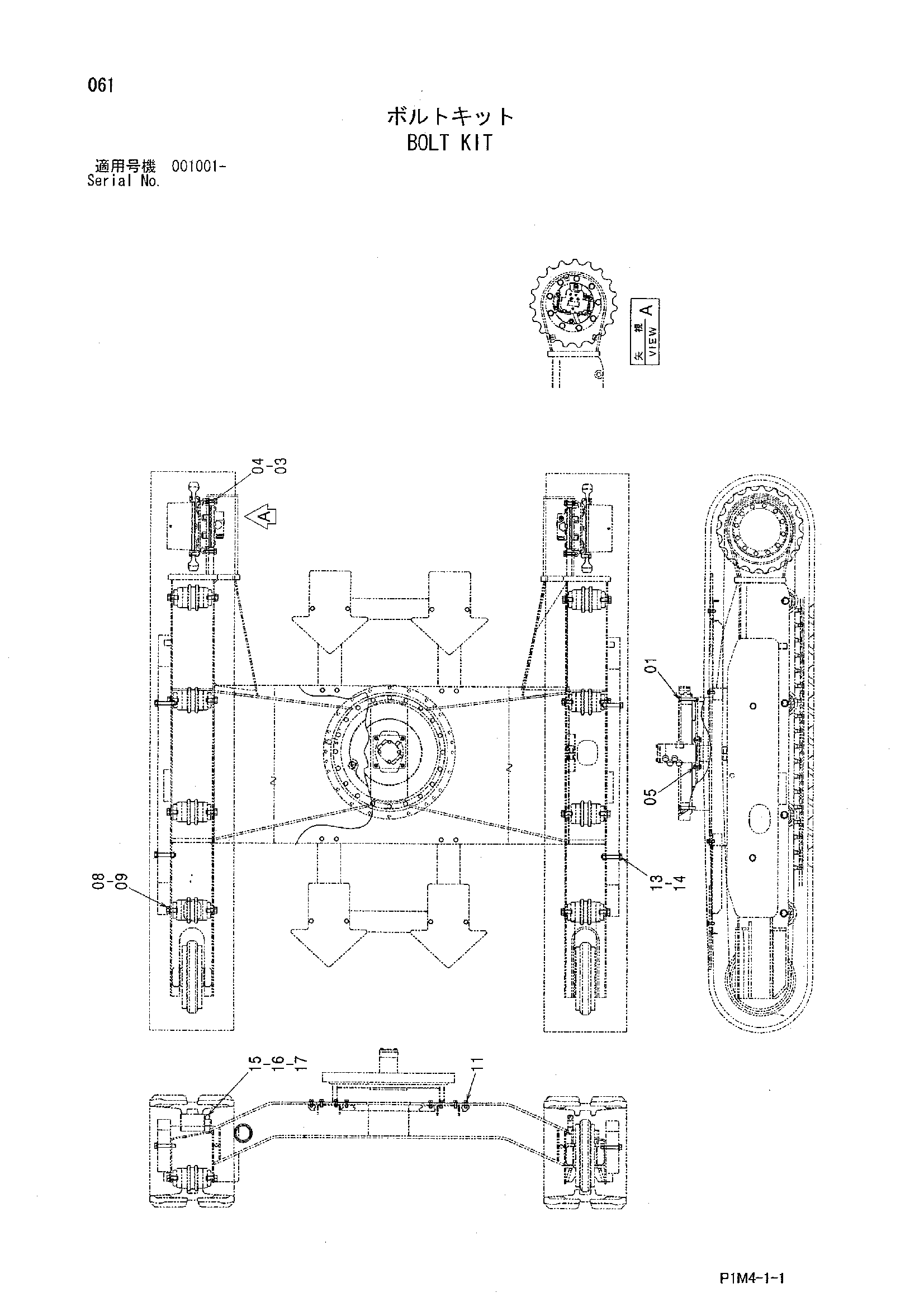

Заводская схема «Комплект болтов» для HITACHI HX120B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921275 | Болт | 20 |
| 03 | J222014 | Шайба | 18 |
| 04 | 4602014 | Болт | 18 |
| 05 | J271030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | J222018 | Шайба | 16 |
| 09 | 4602017 | Болт | 16 |
| 11 | J271030 | Болт с шайбой | 16 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | J901690 | Болт | 4 |
| 14 | J222016 | Шайба | 4 |
| 15 | J901685 | Болт | 2 |
| 16 | J950016 | Гайка | 2 |
| 17 | A590916 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
