Баскет трубопроводы — HITACHI HX120B-2

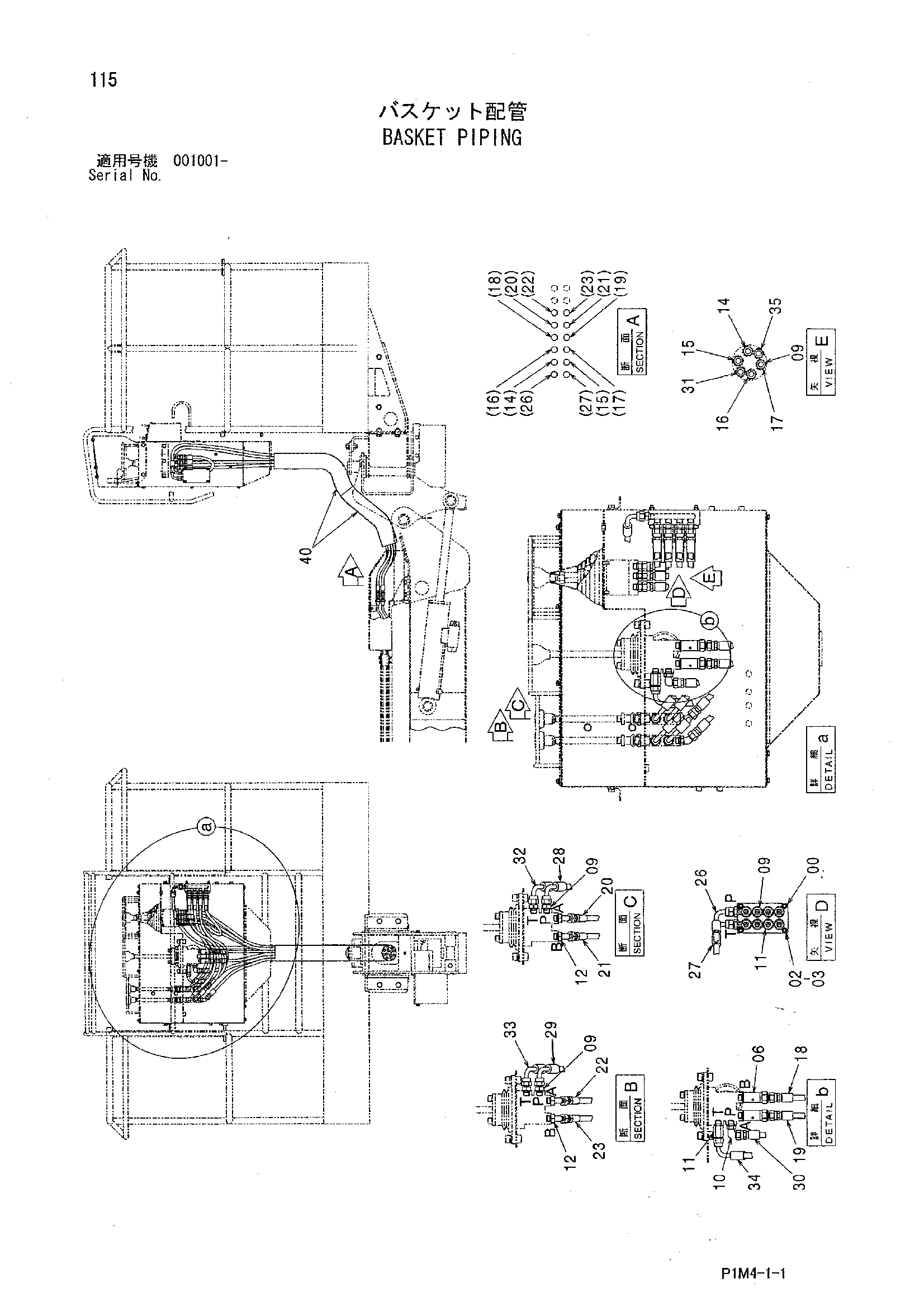

Заводская схема «Баскет трубопроводы» для HITACHI HX120B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3082832 | Коллектор | 1 |
| 02 | J780645 | Болт с внутренним шестигранником | 4 |
| 03 | A590906 | Пружинная шайба | 4 |
| 06 | 4432819 | Клапан | 2 |
| 09 | 4200465 | Адаптер | 16 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4154670 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4270517 | Адаптер | 5 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4193826 | Угловой штуцер | 4 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4467689 | Шланг | 1 |
| 15 | 4467690 | Шланг | 1 |
| 16 | 4467691 | Шланг | 1 |
| 17 | 4467692 | Шланг | 1 |
| 18 | 4467693 | Шланг | 1 |
| 19 | 4467694 | Шланг | 1 |
| 20 | 4467695 | Шланг | 1 |
| 21 | 4467696 | Шланг | 1 |
| 22 | 4467697 | Шланг | 1 |
| 23 | 4467698 | Шланг | 1 |
| 26 | 4467701 | Шланг | 1 |
| 27 | 4467702 | Шланг | 1 |
| 28 | 4439671 | Шланг | 1 |
| 29 | 4439672 | Шланг | 1 |
| 30 | 4439673 | Шланг | 1 |
| 31 | 4439674 | Шланг | 1 |
| 32 | 4439676 | Шланг | 1 |
| 33 | 4439677 | Шланг | 1 |
| 34 | 4439678 | Шланг | 1 |
| 35 | 4439679 | Шланг | 1 |
| 40 | 4351175 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
