Электрооборудование (передний)(1) — HITACHI HX120B-2

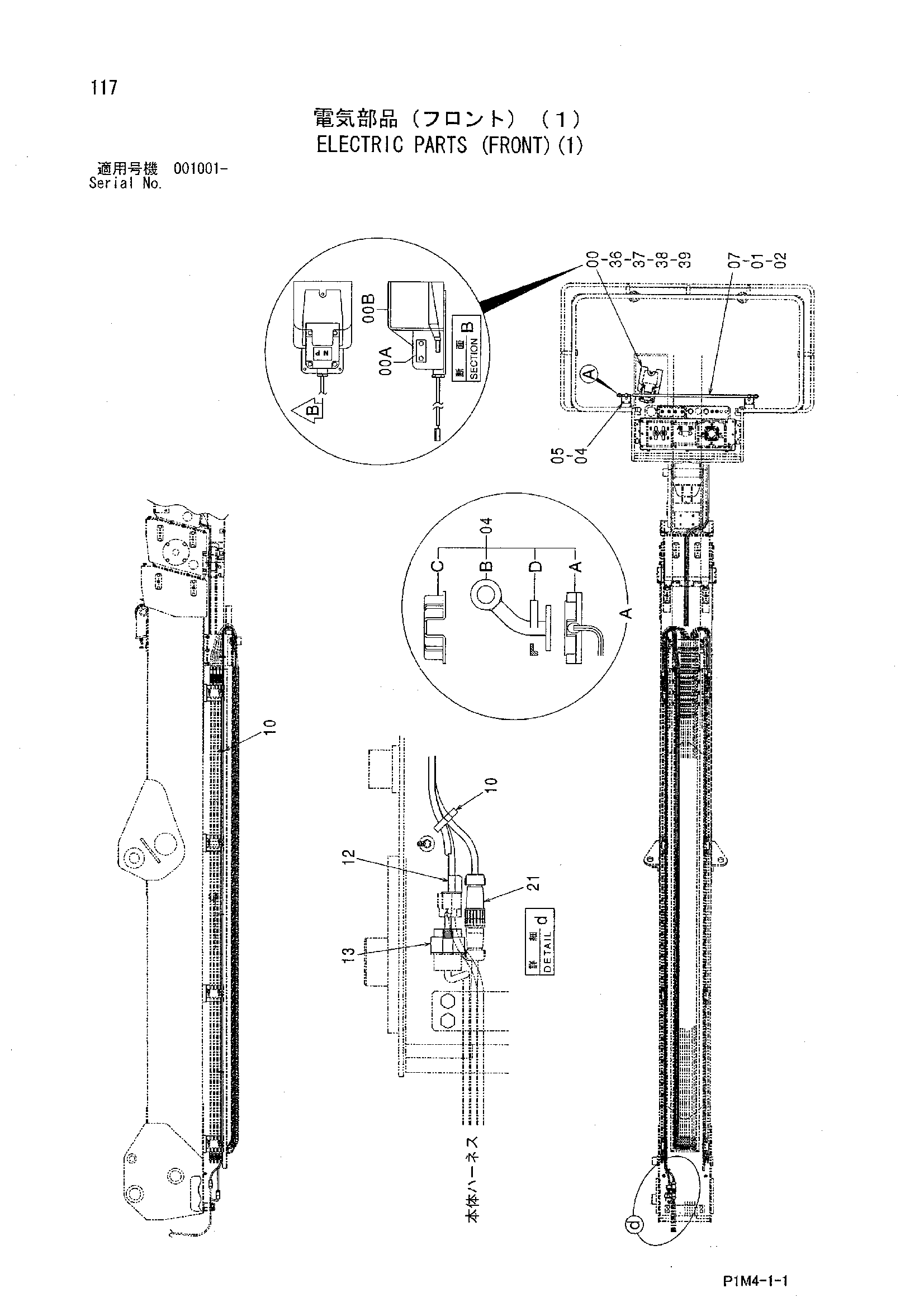

Заводская схема «Электрооборудование (передний)(1)» для HITACHI HX120B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4445842 | Выключатель | 1 |
| 00A | 4467581 | Выключатель микро | 1 |
| 00B | 4467565 | Крышка | 1 |
| 01 | J952012 | Гайка | 2 |
| 02 | 4250811 | Гайка колпачок | 2 |
| 04 | 4403892 | Датчик | 2 |
| 04A | 4485909 | Датчик | 1 |
| 04B | 4485910 | Актуатор | 1 |
| 04C | 4485911 | Защитный кожух | 1 |
| 04D | 4485912 | Проставка | 1 |
| 05 | J670412 | Винт с шайбой | 8 |
| 07 | 4410600 | Трубка | 1 |
| 10 | 4055312 | Ленточный зажим | 5 |
| 12 | 4621323 | Жгут проводов | 1 |
| 13 | 4621326 | Жгут проводов | 1 |
| 21 | 4621329 | Жгут проводов | 1 |
| 36 | J780520 | Болт с внутренним шестигранником | 3 |
| 37 | M500504 | Гайка | 3 |
| 38 | A590905 | Пружинная шайба | 3 |
| 39 | A590105 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
