Стрела трубопроводы (3)(STD) — HITACHI HX120B-2

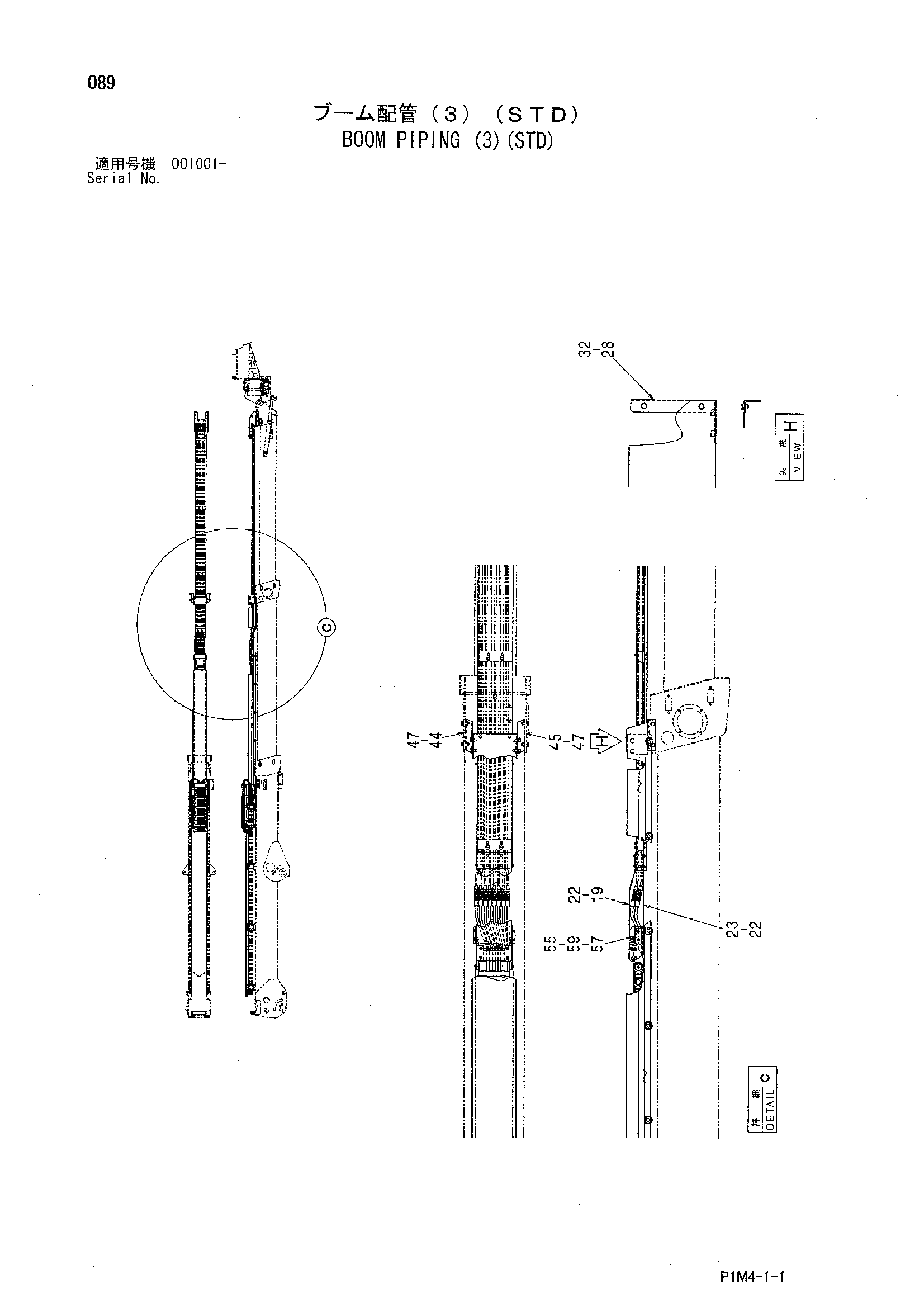

Заводская схема «Стрела трубопроводы (3)(STD)» для HITACHI HX120B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 19 | 8086255 | Кронштейн | 1 |
| 22 | J260614 | Болт с шайбой | 12 |
| 22A | J900614 | Болт | 1 |
| 22B | A590106 | Плоская шайба | 1 |
| 23 | 8086385 | Кронштейн | 1 |
| 28 | J260614 | Болт с шайбой | 2 |
| 28A | J900614 | Болт | 1 |
| 28B | A590106 | Плоская шайба | 1 |
| 32 | 9758284 | Крышка | 1 |
| 44 | 9757332 | Кронштейн | 1 |
| 45 | 9757331 | Кронштейн | 1 |
| 47 | J271030 | Болт с шайбой | 8 |
| 47A | J901030 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 55 | 4405074 | Регулировочная шайба 1.0mm | 2 |
| 57 | 4404887 | Пластина скольжение | 2 |
| 59 | M470620 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
