Стрела трубопроводы (1)(STD) — HITACHI HX120B-2

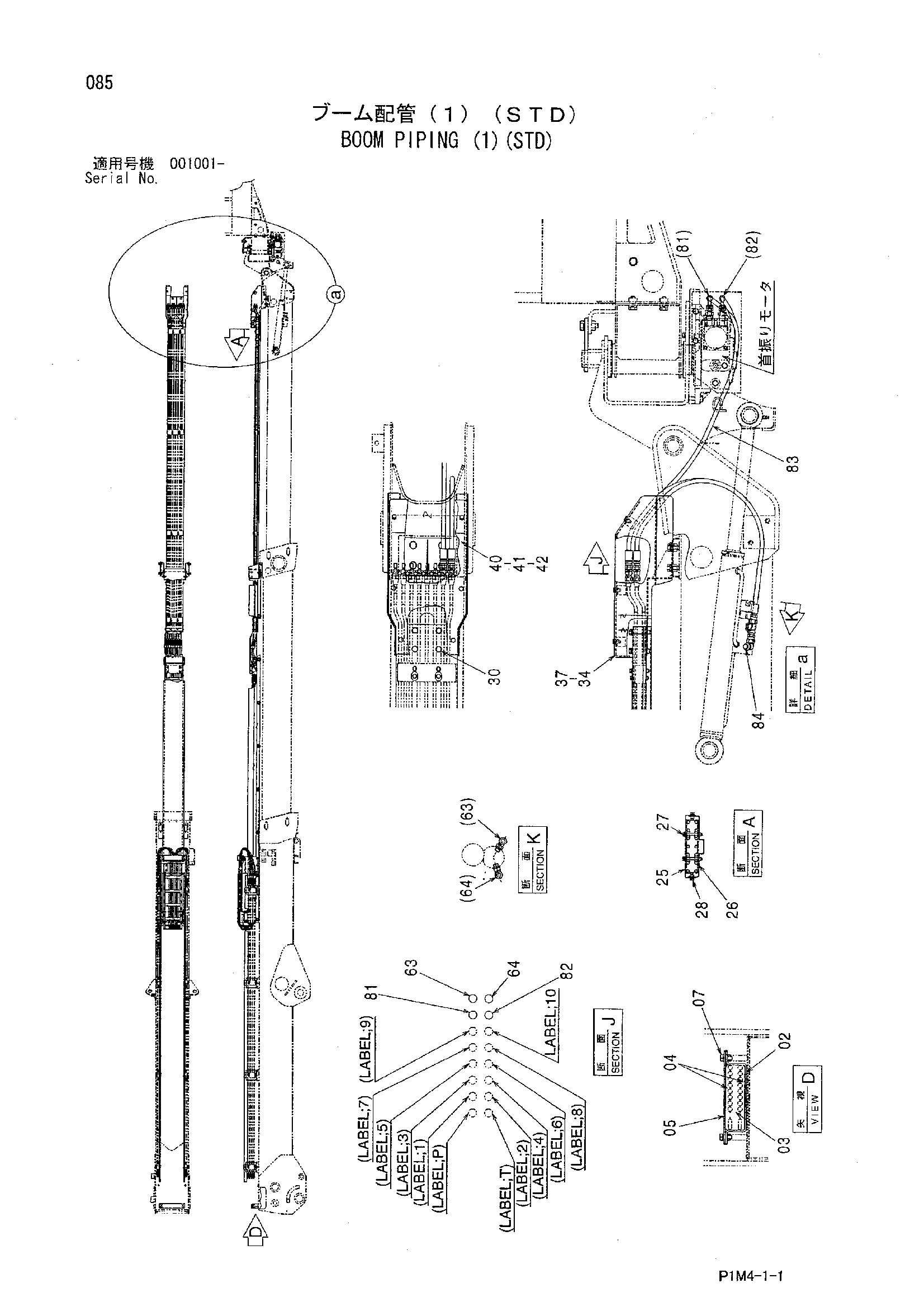

Заводская схема «Стрела трубопроводы (1)(STD)» для HITACHI HX120B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9756618 | Кронштейн | 1 |
| 03 | 4454385 | Резиновая втулка | 1 |
| 04 | 4454386 | Резиновая втулка | 2 |
| 05 | 4454384 | Пластина | 1 |
| 07 | J271025 | Болт с шайбой | 4 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 25 | 8085402 | Крышка | 1 |
| 26 | 8085405 | Крышка | 1 |
| 27 | J260650 | Болт с шайбой | 8 |
| 27A | J900650 | Болт | 1 |
| 27B | A590106 | Плоская шайба | 1 |
| 28 | J260614 | Болт с шайбой | 10 |
| 28A | J900614 | Болт | 1 |
| 28B | A590106 | Плоская шайба | 1 |
| 30 | J260855 | Болт с шайбой | 4 |
| 30A | J900855 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 34 | 7040950 | Кронштейн | 1 |
| 37 | J271025 | Болт с шайбой | 4 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 40 | 3092927 | Крышка | 1 |
| 41 | J260616 | Болт с шайбой | 6 |
| 41A | J900616 | Болт | 1 |
| 41B | A590106 | Плоская шайба | 1 |
| 42 | A590106 | Плоская шайба | 6 |
| 63 | 4467029 | Шланг | 1 |
| 64 | 4467030 | Шланг | 1 |
| 81 | 4467027 | Шланг | 1 |
| 82 | 4467028 | Шланг | 1 |
| 83 | 4327293 | Защитный кожух | 2 |
| 84 | 4154670 | Угловой штуцер | 2 |
| 84A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
