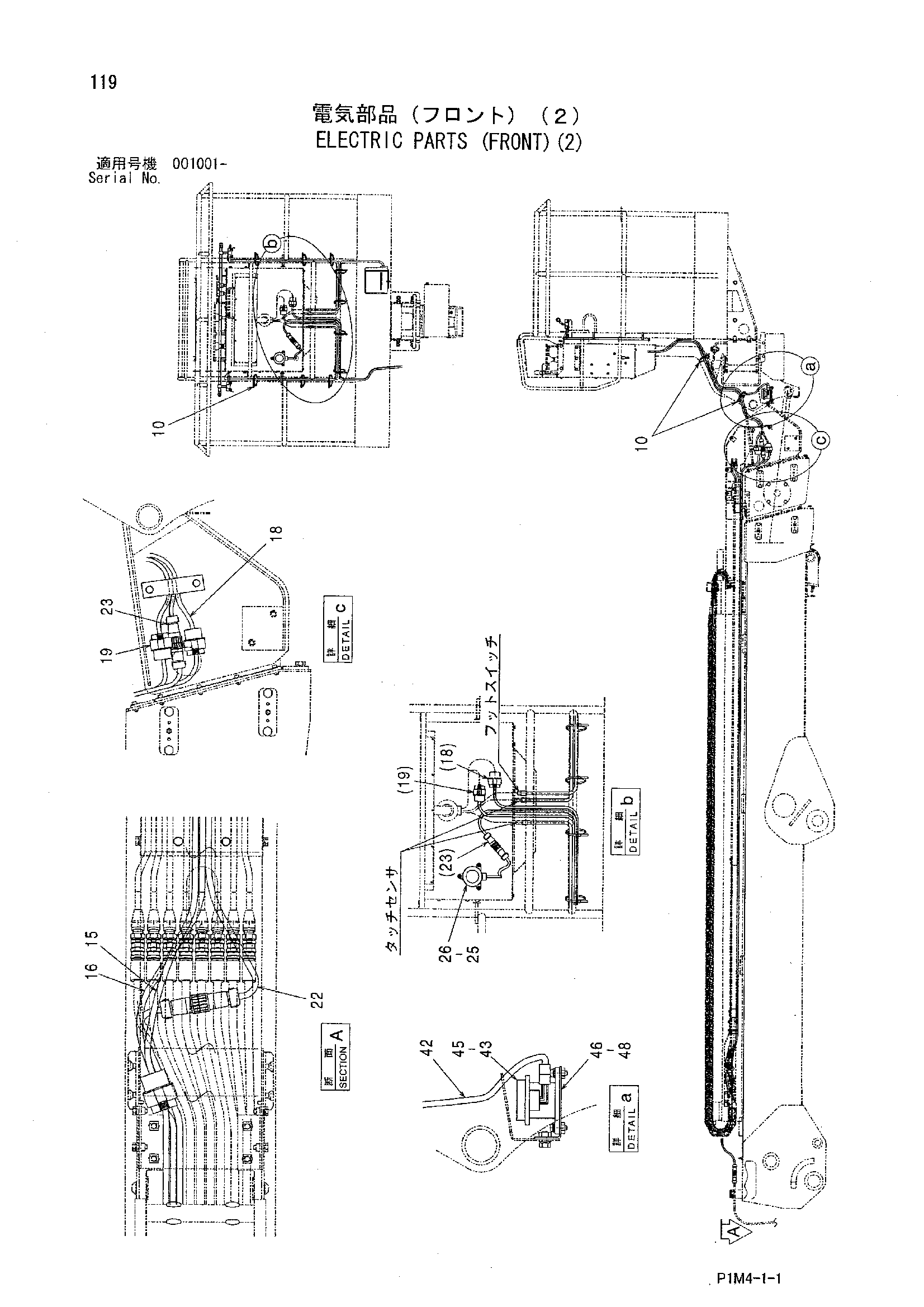

Электрооборудование (передний)(2) — HITACHI HX120B-2
Заводская схема «Электрооборудование (передний)(2)» для HITACHI HX120B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4055312 | Ленточный зажим | 12 |
| 15 | 4621324 | Жгут проводов | 1 |
| 16 | 4621327 | Жгут проводов | 1 |
| 18 | 4621325 | Жгут проводов | 1 |
| 19 | 4621328 | Жгут проводов | 1 |
| 22 | 4621330 | Жгут проводов | 1 |
| 23 | 4621331 | Жгут проводов | 1 |
| 25 | 4620828 | Консент | 1 |
| 26 | J460620 | Винт с шайбой | 3 |
| 42 | 4464979 | Жгут проводов | 1 |
| 43 | 4457189 | Выключатель | 1 |
| 45 | J680520 | Винт с шайбой | 2 |
| 46 | 9758114 | Кронштейн | 1 |
| 48 | J260816 | Болт с шайбой | 2 |
| 48A | J900816 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
