Гидробак — HITACHI HX120B

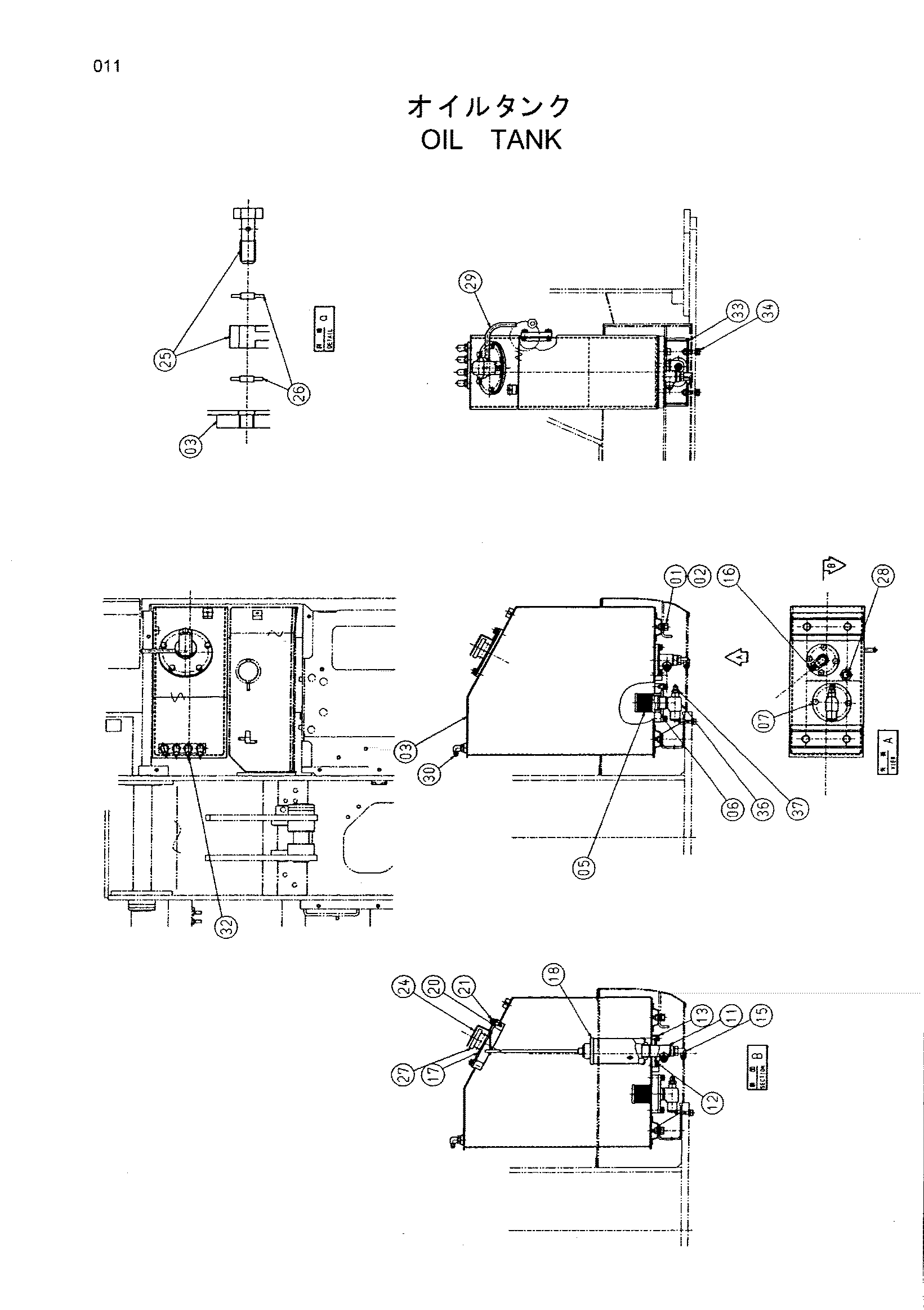

Заводская схема «Гидробак» для HITACHI HX120B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J971230 | Болт | 4 |
| 02 | J254012 | Шайба | 4 |
| 03 | 6020614 | Гидробак | 1 |
| 05 | 4272369 | Всасывающий фильтр | 1 |
| 06 | A810085 | Уплотнительное кольцо | 1 |
| 07 | J041025 | Болт с шайбой | 4 |
| 11 | 7034927 | Обратная трубка | 1 |
| 12 | A810065 | Уплотнительное кольцо | 1 |
| 13 | J041020 | Болт с шайбой | 4 |
| 15 | 4154672 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4210361 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 8086434 | Крышка | 1 |
| 18 | 4272372 | Фильтр обратный | 1 |
| 18A | 4294132 | Элемент | 1 |
| 18B | 4294133 | Штанга | 1 |
| 20 | A810135 | Уплотнительное кольцо | 1 |
| 21 | J041020 | Болт с шайбой | 5 |
| 24 | 4324992 | Крышка | 1 |
| 25 | 8050296 | Указатель уровня | 1 |
| 25A | 4100967 | Болт | 2 |
| 26 | 449558 | Уплотнительная шайба | 4 |
| 27 | 4121125 | Колпачок | 1 |
| 28 | 94-2025 | Пробка | 1 |
| 29 | 4409720 | Виниловый шланг | 1 |
| 30 | 4154671 | Угловой штуцер | 3 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4200470 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 8072891 | Кронштейн | 1 |
| 34 | J051250 | Болт с шайбой | 2 |
| 36 | 4472521 | Угловой штуцер | 1 |
| 37 | 4215650 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
