Электрооборудование (передний) — HITACHI HX120B

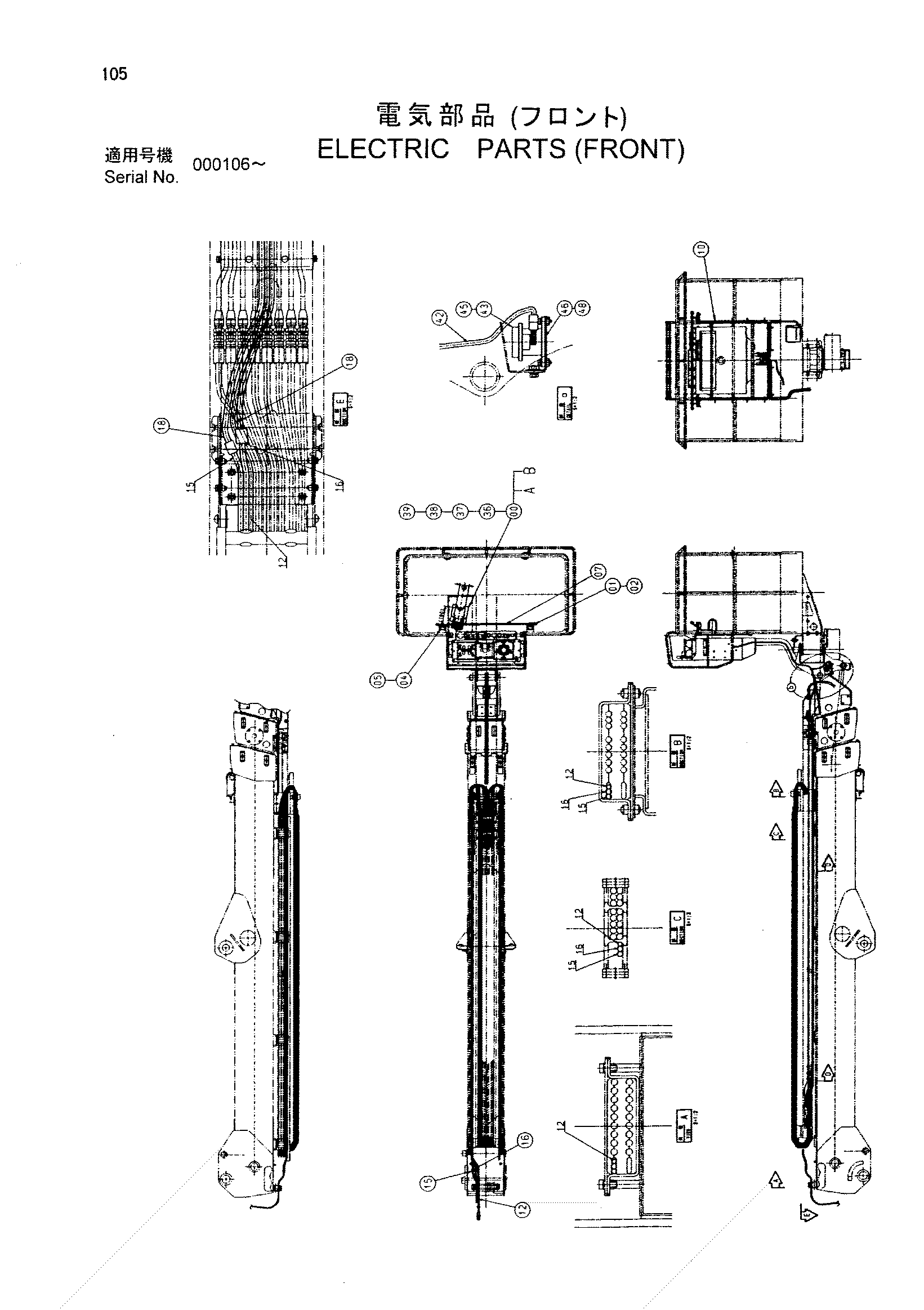

Заводская схема «Электрооборудование (передний)» для HITACHI HX120B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4445842 | Выключатель | 1 |
| 00A | 4467581 | Выключатель микро | 1 |
| 00B | 4467565 | Крышка | 1 |
| 01 | J952012 | Гайка | 2 |
| 02 | 4250811 | Гайка колпачок | 2 |
| 04 | 4403892 | Датчик | 2 |
| 05 | J670412 | Винт с шайбой | 2 |
| 06 | 4143169 | Рукоятка | 2 |
| 07 | 4410600 | Трубка | 1 |
| 10 | 4055312 | Ленточный зажим | 12 |
| 12 | 4454916 | Жгут проводов | 1 |
| 15 | 4454919 | Жгут проводов | 1 |
| 16 | 4454920 | Жгут проводов | 1 |
| 18 | 4454921 | Жгут проводов | 1 |
| 19 | 4454922 | Жгут проводов | 1 |
| 36 | J770520 | Болт с внутренним шестигранником | 3 |
| 37 | J231105 | Гайка | 3 |
| 38 | J252105 | Пружинная шайба | 3 |
| 39 | J253105 | Плоская шайба | 6 |
| 42 | 4464979 | Жгут проводов | 1 |
| 43 | 4457189 | Выключатель | 1 |
| 45 | J680520 | Винт с шайбой | 2 |
| 46 | 9758114 | Кронштейн | 1 |
| 48 | J090816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
