Гидролинии хода — HITACHI HX120B

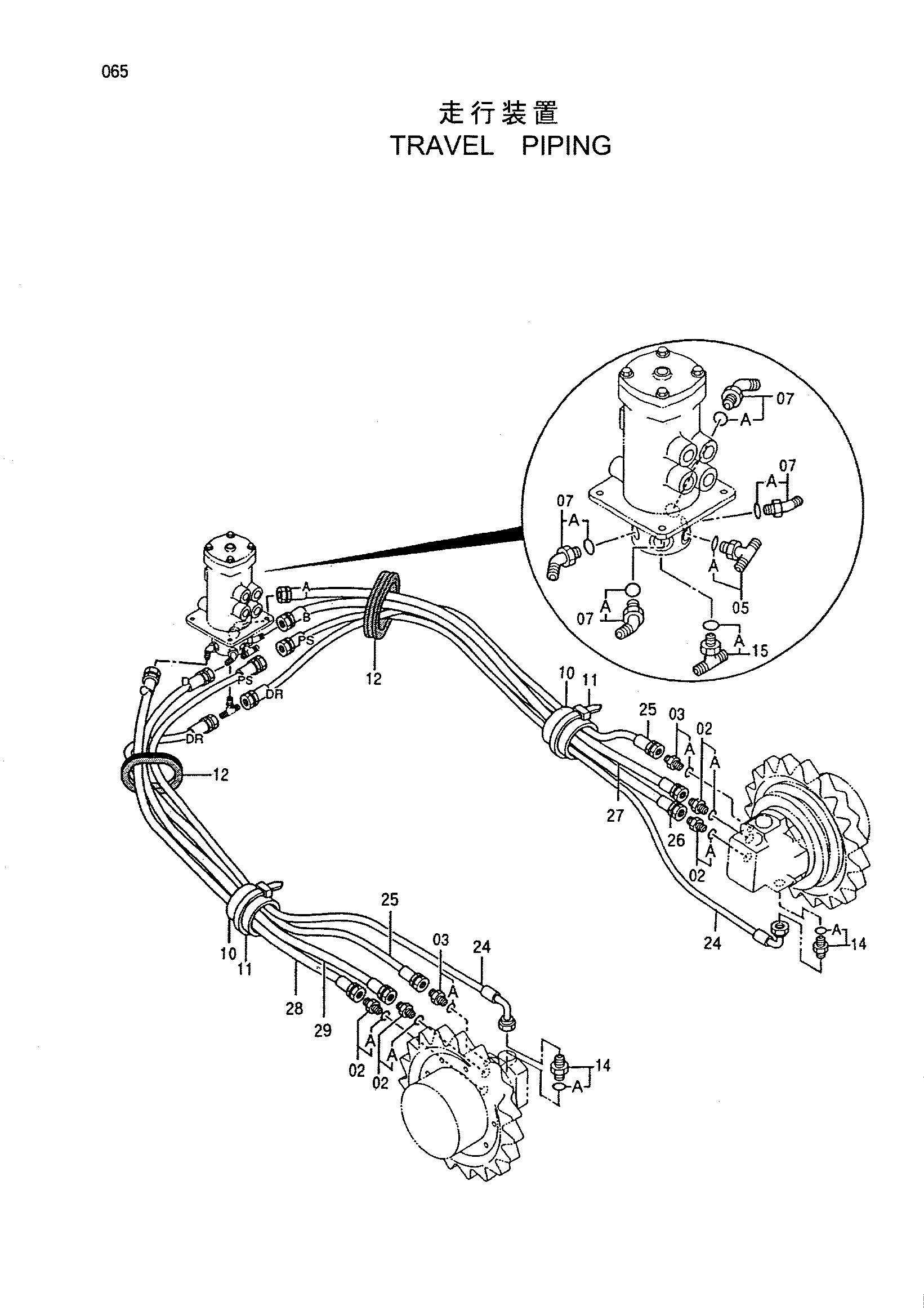

Заводская схема «Гидролинии хода» для HITACHI HX120B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4210361 | Адаптер | 4 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4203163 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4236729 | Угловой штуцер | 4 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4279255 | Крышка | 2 |
| 11 | 4121859 | Ленточный зажим | 4 |
| 12 | 4365863 | Резиновая втулка | 2 |
| 14 | 4276964 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4208473 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4461898 | Шланг | 2 |
| 25 | 4461899 | Шланг | 2 |
| 26 | 4461900 | Шланг | 1 |
| 27 | 4461901 | Шланг | 1 |
| 28 | 4461902 | Шланг | 1 |
| 29 | 4461903 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
