Электрооборудование (1) — HITACHI HX120B

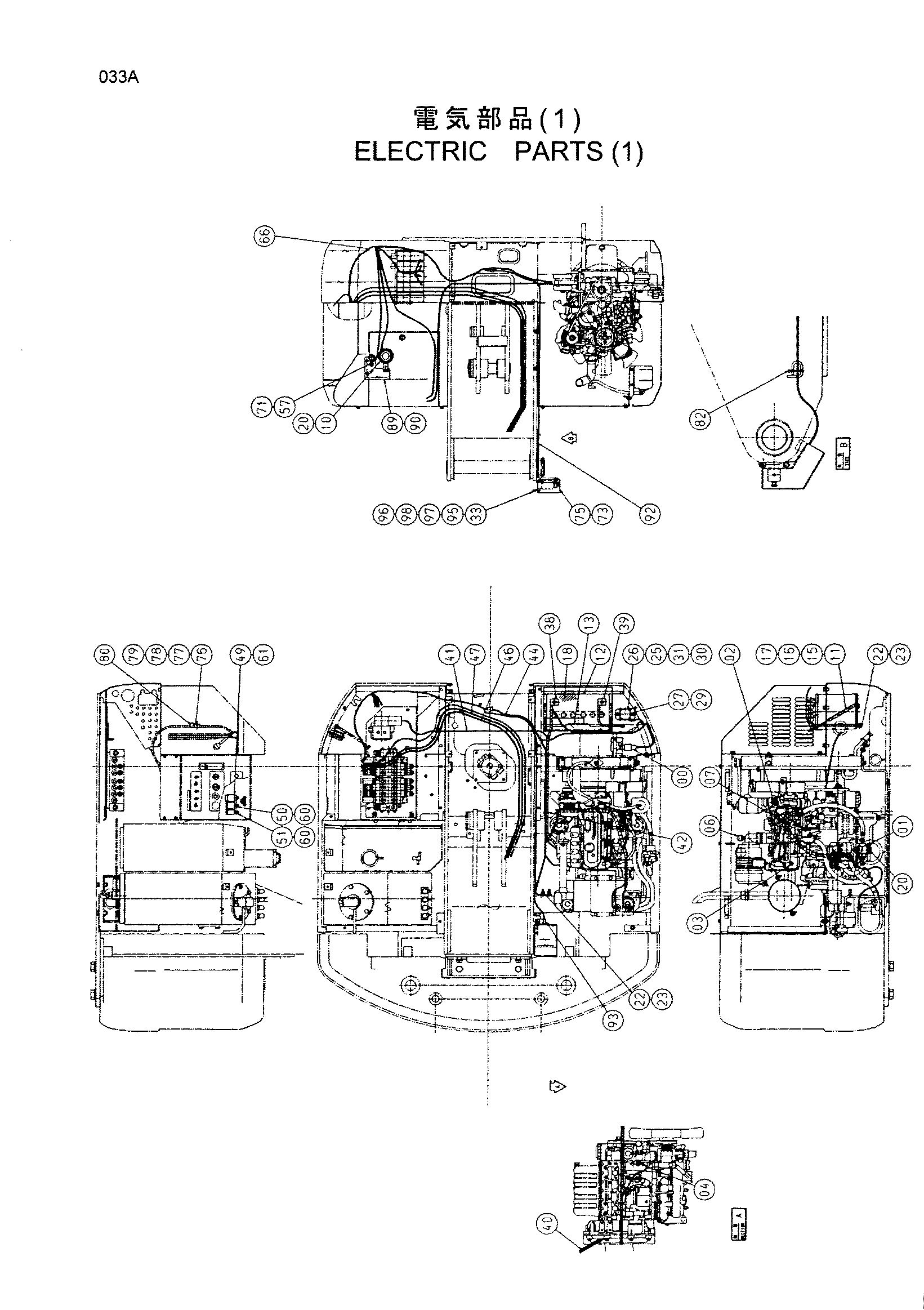

Заводская схема «Электрооборудование (1)» для HITACHI HX120B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4331898 | Фусибле-линк | 2 |
| 01 | 4340286 | Насос | 1 |
| 02 | 4369266 | Выключатель термостатический | 1 |
| 03 | 4331940 | Блок термостатический | 1 |
| 04 | 4331942 | Датчик давления | 1 |
| 06 | 989335 | Индикатор | 1 |
| 07 | 4405440 | Соленоид | 1 |
| 10 | 4278110 | Звуковой сигнал | 1 |
| 11 | 4298596 | Болт | 2 |
| 12 | 4454264 | Аккумулятор | 1 |
| 13 | 4279716 | Кронштейн | 1 |
| 15 | J231106 | Гайка | 6 |
| 16 | J253106 | Плоская шайба | 4 |
| 17 | 4289704 | Трубка | 2 |
| 18 | 4473230 | Крышка | 1 |
| 20 | J090616 | Болт с шайбой | 3 |
| 22 | J231210 | Гайка | 3 |
| 23 | J252210 | Пружинная шайба | 3 |
| 25 | J680416 | Винт с шайбой | 4 |
| 26 | 4432397 | Выключатель | 1 |
| 27 | 4403938 | Пластина | 1 |
| 29 | J050820 | Болт с шайбой | 2 |
| 30 | J231104 | Гайка | 4 |
| 31 | A590104 | Плоская шайба | 4 |
| 33 | 4445841 | Выключатель концевой | 1 |
| 38 | 4454267 | Трос | 1 |
| 39 | 4454265 | Трос | 1 |
| 40 | 4225072 | Провод масса | 1 |
| 41 | 4454266 | Трос | 1 |
| 42 | 4055312 | Ленточный зажим | 13 |
| 44 | 4454863 | Жгут проводов | 1 |
| 46 | 4454917 | Жгут проводов | 1 |
| 47 | 4454918 | Жгут проводов | 1 |
| 49 | 4331938 | Таймер гров | 1 |
| 50 | 4331936 | Реле защитный | 1 |
| 51 | 4331937 | Реле | 1 |
| 57 | 4404844 | Зуммер | 1 |
| 60 | J680612 | Винт с шайбой | 2 |
| 61 | J680616 | Винт с шайбой | 1 |
| 66 | 4455579 | Жгут проводов | 1 |
| 71 | J680616 | Винт с шайбой | 1 |
| 73 | J090616 | Болт с шайбой | 3 |
| 75 | 3093491 | Крышка | 1 |
| 76 | 4291657 | Хомут | 1 |
| 77 | J960812 | Болт | 1 |
| 78 | J252108 | Пружинная шайба | 1 |
| 79 | J253108 | Плоская шайба | 1 |
| 80 | 4288212 | Хомут шланга | 1 |
| 82 | 4326365 | Ленточный зажим | 1 |
| 89 | 9758762 | Кронштейн | 1 |
| 90 | J090616 | Болт с шайбой | 2 |
| 92 | 4457217 | Жгут проводов | 2 |
| 93 | 4190261 | Зажим | 1 |
| 95 | J691435 | Винт | 2 |
| 96 | J231104 | Гайка | 2 |
| 97 | J252104 | Пружинная шайба | 2 |
| 98 | J253104 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
