Насос (аварийный) — HITACHI HX120B

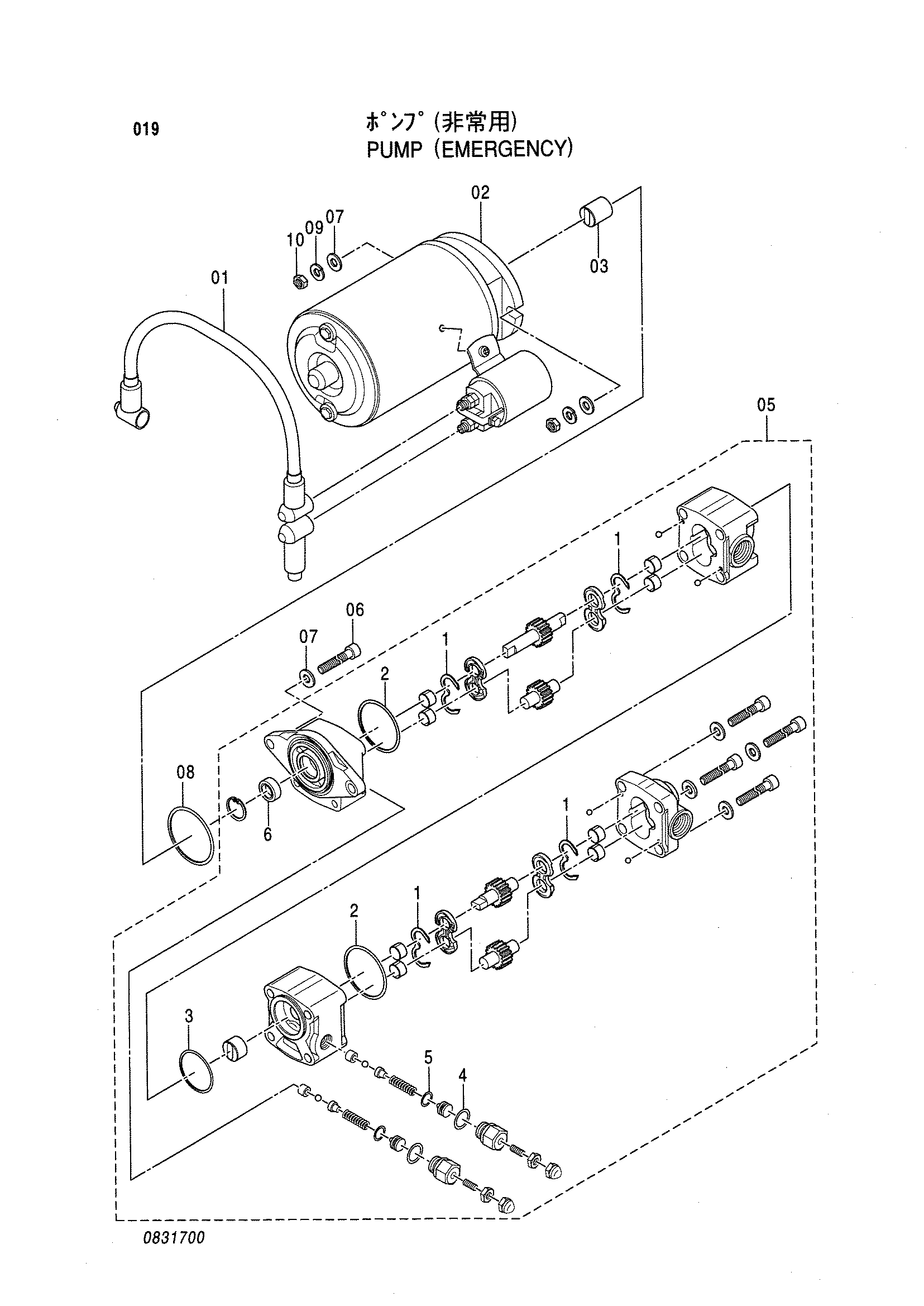

Заводская схема «Насос (аварийный)» для HITACHI HX120B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4454251 | Насос | 1 | |
| 01 | 0831701 | Трос | 1 |
| 02 | 0831702 | Гидромотор | 1 |
| 03 | 0395024 | Муфта | 1 |
| 05 | 0831703 | Насос | 1 |
| 05-1 | 0395008 | Прокладка | 4 |
| 05-2 | 0395022 | Уплотнительное кольцо | 2 |
| 05-3 | 0600201 | Уплотнительное кольцо | 1 |
| 05-4 | 962567 | Уплотнительное кольцо | 2 |
| 05-5 | 4113154 | Уплотнительное кольцо | 2 |
| 05-6 | 0395023 | Масляное уплотнение | 1 |
| 06 | 0831704 | Болт | 2 |
| 07 | 0831705 | Шайба | 4 |
| 08 | 0831706 | Уплотнительное кольцо | 1 |
| 09 | 0831707 | Шайба | 2 |
| 10 | 0831708 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
