Пилотные гидролинии (1) — HITACHI HX120B

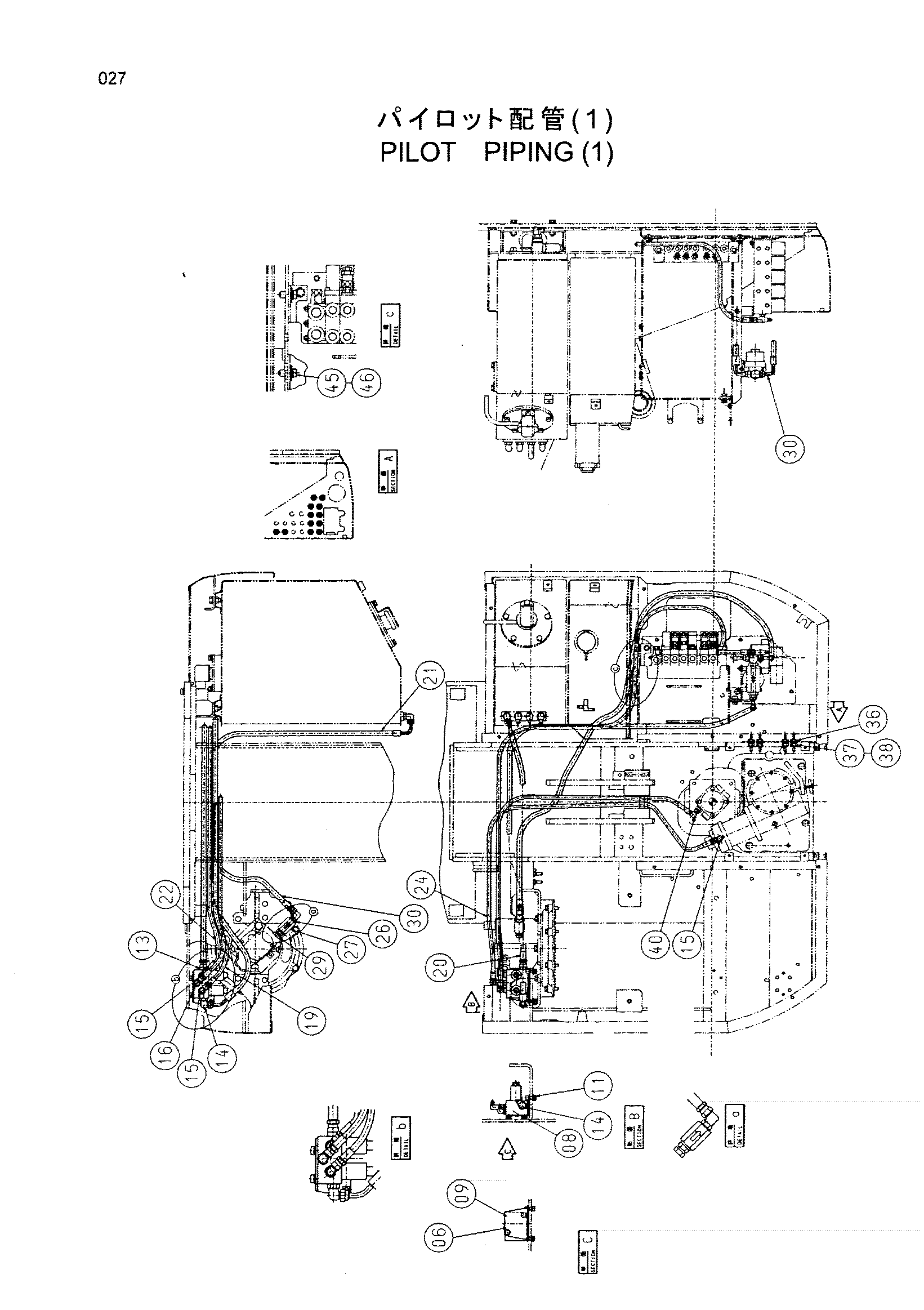

Заводская схема «Пилотные гидролинии (1)» для HITACHI HX120B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | J041020 | Болт с шайбой | 2 |
| 08 | 4415398 | Электромагнитный клапан | 1 |
| 09 | 8072879 | Кронштейн | 1 |
| 11 | J051030 | Болт с шайбой | 2 |
| 13 | 4200466 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4154671 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4154670 | Угловой штуцер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4279119 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4472787 | Шланг | 1 |
| 20 | 4461804 | Шланг | 1 |
| 21 | 4461805 | Шланг | 1 |
| 22 | 4461806 | Шланг | 1 |
| 24 | 4461808 | Шланг | 1 |
| 26 | 4154671 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4404795 | Обратный клапан | 1 |
| 29 | 4198472 | Адаптер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 2 |
| 30 | 4461809 | Шланг | 1 |
| 36 | 4409739 | Адаптер | 12 |
| 37 | A590912 | Пружинная шайба | 12 |
| 38 | J950012 | Гайка | 12 |
| 40 | 4405673 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 45 | J041030 | Болт с шайбой | 2 |
| 46 | J253210 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
