Пилотный клапан (стрела) — HITACHI HX120B

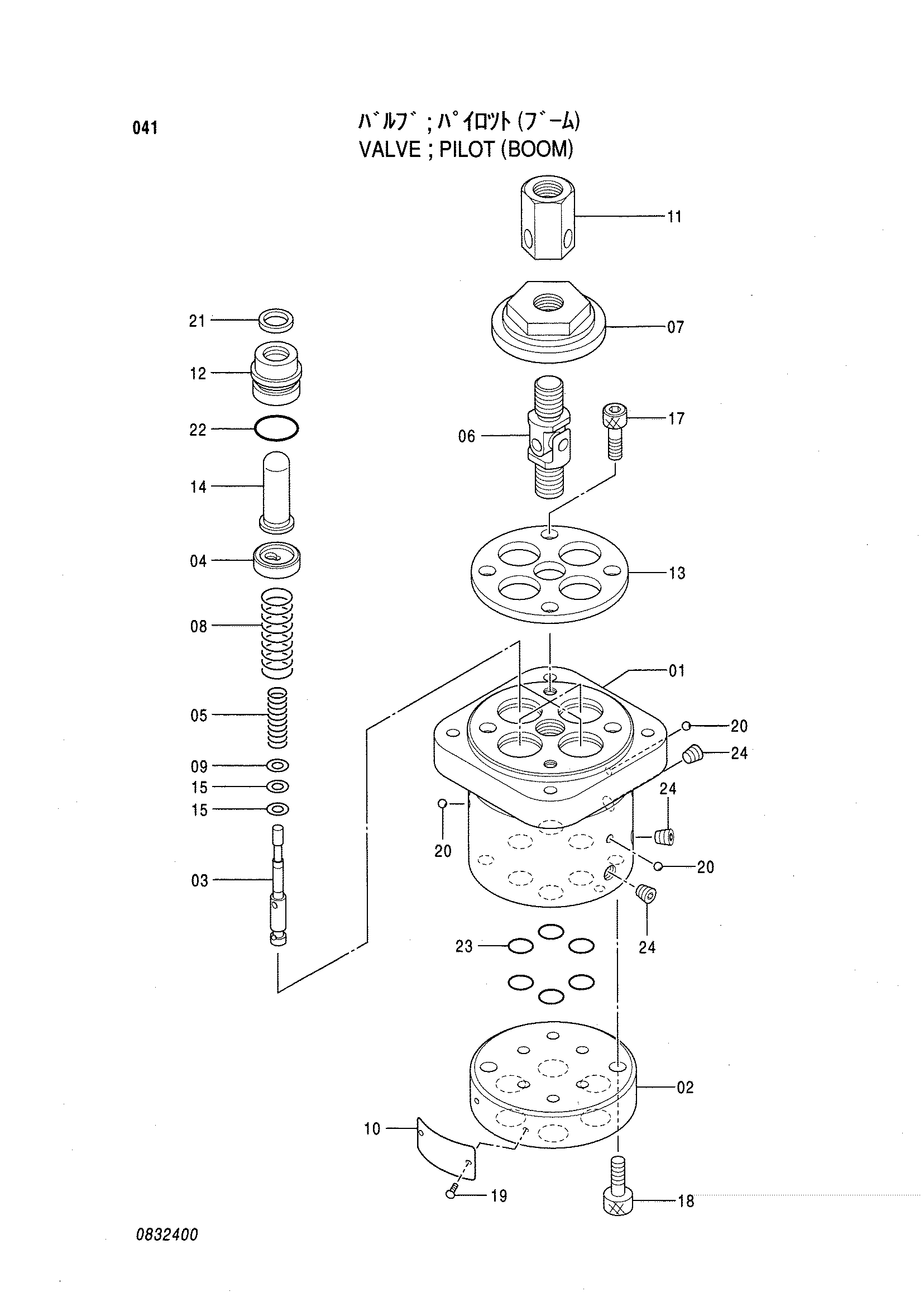

Заводская схема «Пилотный клапан (стрела)» для HITACHI HX120B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4428346 | Пилотный клапан | 1 | |
| 02 | 0832401 | Пластина | 1 |
| 04 | 0832402 | Держатель пружина | 4 |
| 05 | 0832403 | Пружина: кпмпрес. | 4 |
| 06 | 0832404 | Соединение | 1 |
| 07 | 0832405 | Кулачок | 1 |
| 08 | 0832406 | Пружина сжатия | 4 |
| 09 | 0832407 | Регулировочная шайба | 3 |
| 11 | 0832408 | Гайка | 1 |
| 12 | 0832409 | Втулка | 4 |
| 13 | 0832410 | Пластина | 1 |
| 14 | 0832411 | Толкатель | 4 |
| 15 | 0832412 | Регулировочная шайба | 8 |
| 17 | 0832413 | Болт с внутренним шестигранником | 2 |
| 18 | 0832414 | Болт с внутренним шестигранником | 2 |
| 19 | M492564 | Приводной винт | 2 |
| 21 | 0832415 | Манжета: у-ринг | 4 |
| 22 | 4506418 | Уплотнительное кольцо | 4 |
| 23 | 0832416 | Уплотнительное кольцо | 6 |
| 24 | 0712703 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
