Стрела трубопроводы — HITACHI HX120B

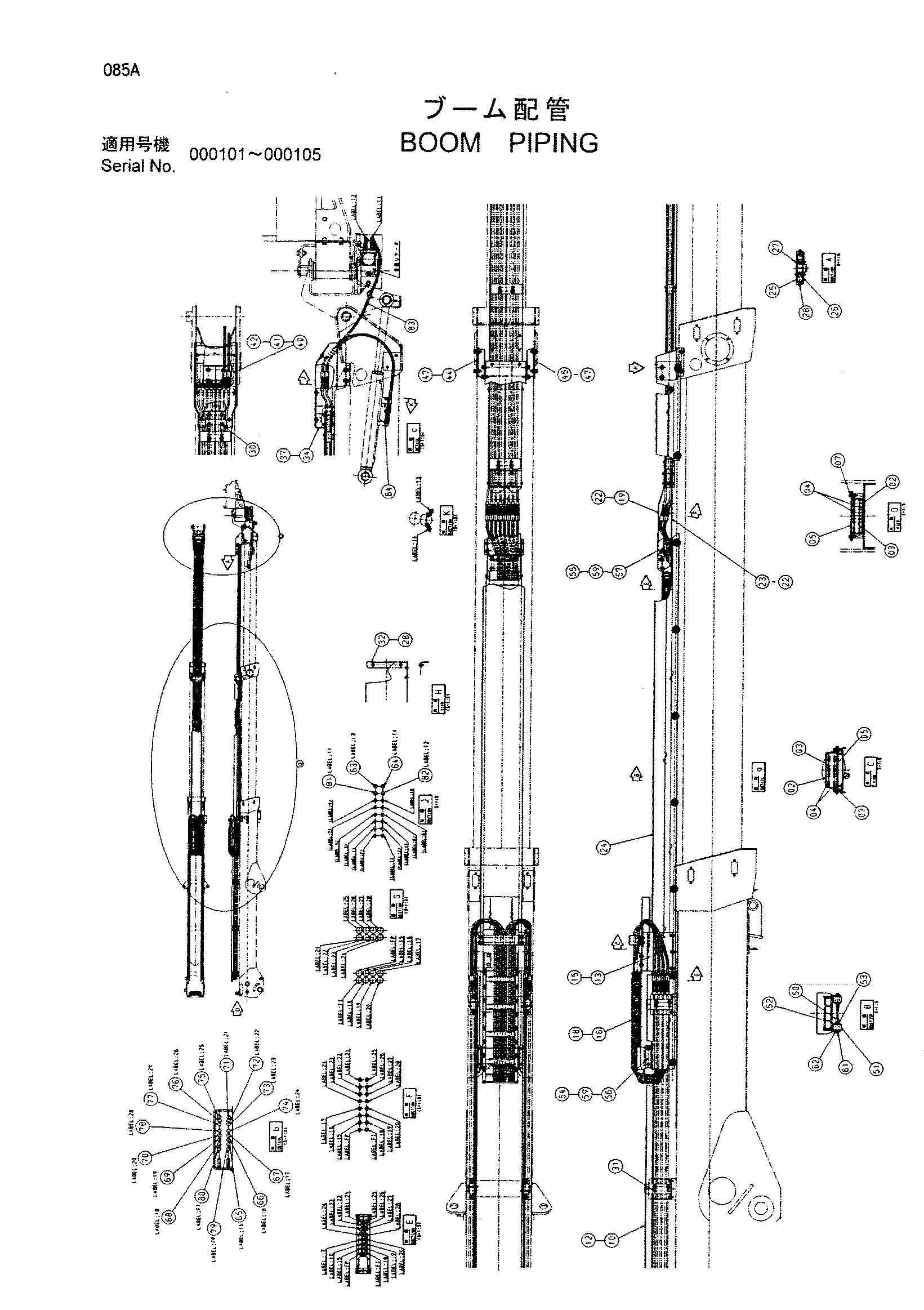

Заводская схема «Стрела трубопроводы» для HITACHI HX120B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9756618 | Кронштейн | 2 |
| 03 | 4454385 | Резиновая втулка | 2 |
| 04 | 4454386 | Резиновая втулка | 4 |
| 05 | 4454384 | Пластина | 2 |
| 07 | J041025 | Болт с шайбой | 8 |
| 10 | 8085315 | Кронштейн | 2 |
| 12 | J090616 | Болт с шайбой | 16 |
| 13 | 7041854 | Кронштейн | 1 |
| 15 | J090820 | Болт с шайбой | 6 |
| 16 | 4454974 | Цепь | 1 |
| 18 | J090816 | Болт с шайбой | 8 |
| 19 | 8086255 | Кронштейн | 1 |
| 22 | J090616 | Болт с шайбой | 12 |
| 23 | 8086385 | Кронштейн | 1 |
| 24 | 7040993 | Крышка | 1 |
| 25 | 8085402 | Крышка | 1 |
| 26 | 8085405 | Крышка | 1 |
| 27 | J090650 | Болт с шайбой | 8 |
| 28 | J090616 | Болт с шайбой | 12 |
| 30 | J090855 | Болт с шайбой | 4 |
| 31 | J090645 | Болт с шайбой | 16 |
| 32 | 9758284 | Крышка | 1 |
| 34 | 7040950 | Кронштейн | 1 |
| 37 | J051025 | Болт с шайбой | 4 |
| 40 | 3092927 | Крышка | 1 |
| 41 | J080616 | Болт с шайбой | 6 |
| 42 | J253106 | Плоская шайба | 6 |
| 44 | 9757332 | Левый кронштейн | 1 |
| 45 | 9757331 | Правый кронштейн | 1 |
| 47 | J051030 | Болт с шайбой | 8 |
| 50 | 4460253 | Вал | 9 |
| 51 | 4454260 | Ролик | 18 |
| 52 | J253116 | Плоская шайба | 18 |
| 53 | 991339 | Стопорное кольцо | 18 |
| 54 | 4405072 | Регулировочная шайба | 2 |
| 55 | 4405074 | Регулировочная шайба | 2 |
| 56 | 4404886 | Пластина скольжение | 2 |
| 57 | 4404887 | Пластина скольжение | 2 |
| 59 | M470620 | Болт | 8 |
| 61 | J080616 | Болт с шайбой | 18 |
| 62 | 4346037 | Шайба | 18 |
| 63 | 4467029 | Шланг (13) | 1 |
| 64 | 4467030 | Шланг (14) | 1 |
| 65 | 4467031 | Шланг (15) | 1 |
| 66 | 4467032 | Шланг (16) | 1 |
| 67 | 4467033 | Шланг (17) | 1 |
| 68 | 4467034 | Шланг (18) | 1 |
| 69 | 4467035 | Шланг (19) | 1 |
| 70 | 4467036 | Шланг (20) | 1 |
| 71 | 4467037 | Шланг (21) | 1 |
| 72 | 4467038 | Шланг (22) | 1 |
| 73 | 4467039 | Шланг (23) | 1 |
| 74 | 4467040 | Шланг (24) | 1 |
| 75 | 4467041 | Шланг (25) | 1 |
| 76 | 4467042 | Шланг (26) | 1 |
| 77 | 4467043 | Шланг (27) | 1 |
| 78 | 4467044 | Шланг (28) | 1 |
| 79 | 4467051 | Шланг (FP) | 1 |
| 80 | 4467052 | Шланг (FT) | 1 |
| 81 | 4467027 | Шланг (11) | 1 |
| 82 | 4467028 | Шланг (12) | 1 |
| 83 | 4327293 | Защитный кожух | 2 |
| 84 | 4154670 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
