Механизм натяжения — HITACHI HX120B

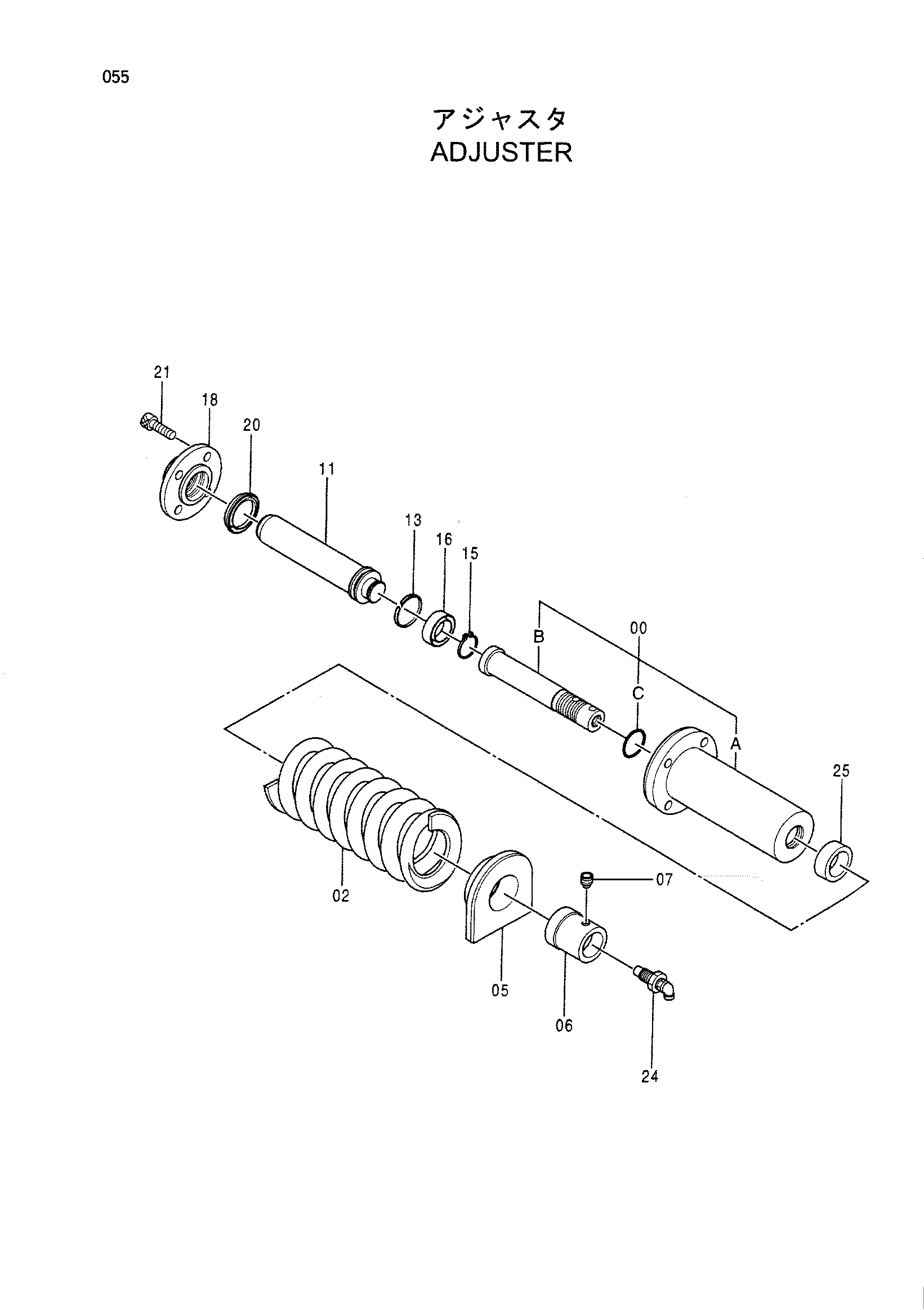

Заводская схема «Механизм натяжения» для HITACHI HX120B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9133376 | Механизм натяжения в сборе | 2 | |
| 00 | 9126400 | Гидроцилиндр. в сборе | 1 |
| 00A | 4323070 | Гидроцилиндр | 1 |
| 00B | 3058196 | Шток | 1 |
| 00C | 955020 | Уплотнительное кольцо | 1 |
| 02 | 4323071 | Пружина | 1 |
| 05 | 4323072 | Шайба | 1 |
| 06 | 4285040 | Гайка | 1 |
| 07 | 4276113 | Пробка | 1 |
| 11 | 3066580 | Шток поршня | 1 |
| 13 | 4323073 | Износостойкое кольцо | 1 |
| 15 | 942517 | Стопорное кольцо | 1 |
| 16 | 4324392 | U-образная манжета | 1 |
| 18 | 3066581 | Фланец | 1 |
| 20 | 4323075 | Пылезащитное уплотнение | 1 |
| 21 | M340820 | Болт с внутренним шестигранником | 4 |
| 24 | 4276114 | Клапан | 1 |
| 25 | 4323076 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
