Гидрораспределитель (3/3) — HITACHI HX120B

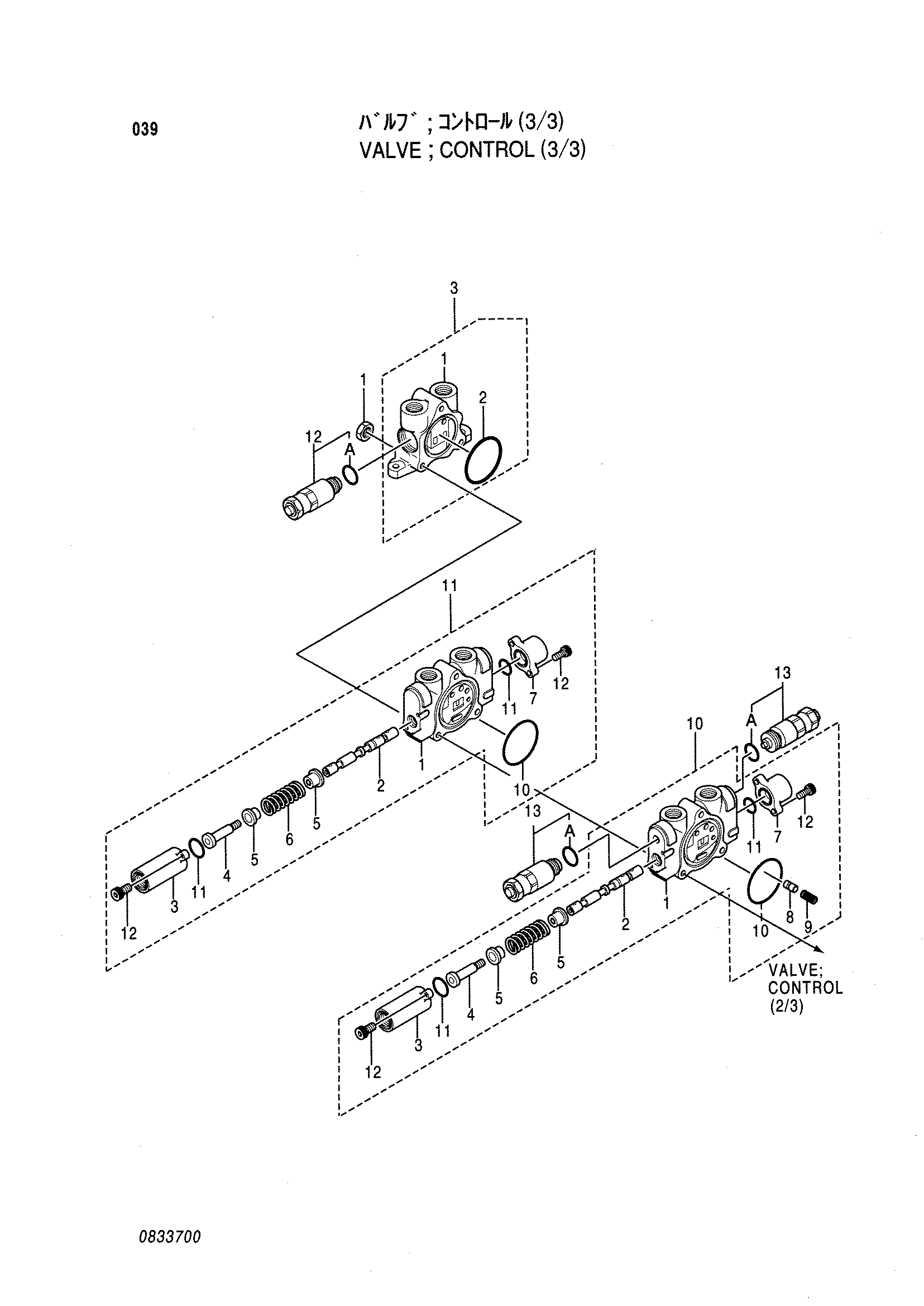

Заводская схема «Гидрораспределитель (3/3)» для HITACHI HX120B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4453826 | Гидрораспределитель | 1 | |
| 1 | 0168203 | Гайка | 3 |
| 3 | 0790501 | Инлет-сектион | 1 |
| 3-1 | 0790502 | Корпус | 1 |
| 3-2 | A810055 | Уплотнительное кольцо | 1 |
| 10 | 0832301 | Споол-сектион | 1 |
| 10-3 | 0832103 | Колпачок | 1 |
| 10-4 | 0790505 | Винт | 1 |
| 10-5 | 0429310 | Седло пружины | 2 |
| 10-6 | 0429311 | Пружина | 1 |
| 10-7 | 0832104 | Колпачок | 1 |
| 10-8 | 0429305 | Обратный клапан | 1 |
| 10-9 | 0219010 | Пружина | 1 |
| 10-1 | A810055 | Уплотнительное кольцо | 1 |
| 10-1 | 0429313 | Уплотнительное кольцо | 2 |
| 10-1 | 0429314 | Болт с внутренним шестигранником | 4 |
| 11 | 0833701 | Споол-сектион | 1 |
| 11-3 | 0832103 | Колпачок | 1 |
| 11-4 | 0790505 | Винт | 1 |
| 11-5 | 0429310 | Седло пружины | 2 |
| 11-6 | 0429311 | Пружина | 1 |
| 11-7 | 0832104 | Колпачок | 1 |
| 11-1 | A810055 | Уплотнительное кольцо | 1 |
| 11-1 | 0429313 | Уплотнительное кольцо | 2 |
| 11-1 | 0429314 | Болт с внутренним шестигранником | 4 |
| 12 | 0441802 | Клапан | 1 |
| 12A | 0103025 | Уплотнительное кольцо | 1 |
| 13 | 0220003 | Предохранительный клапан | 2 |
| 13A | 0103025 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
