Гидроцилиндр. подъём (телескопик) — HITACHI HX120B

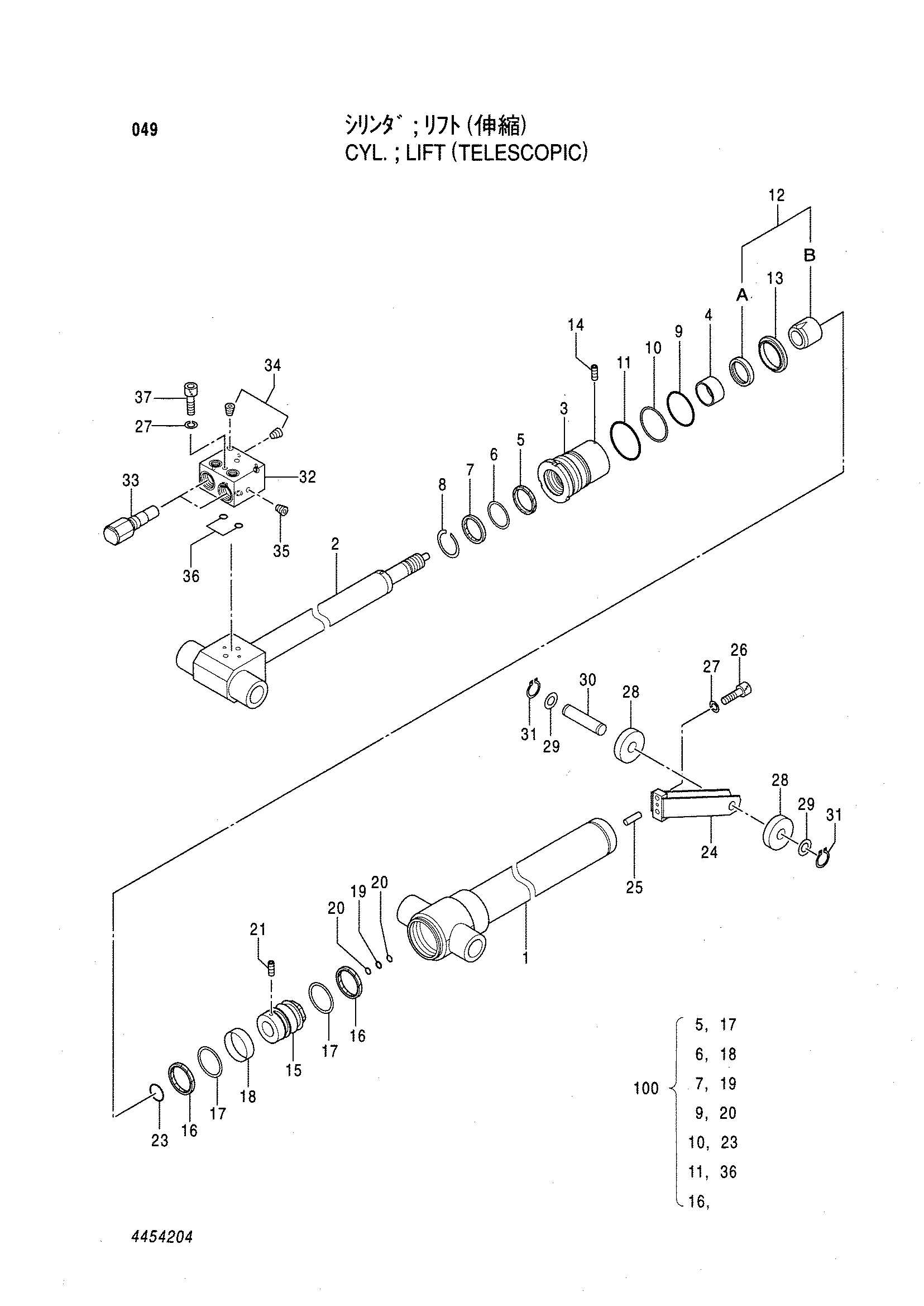

Заводская схема «Гидроцилиндр. подъём (телескопик)» для HITACHI HX120B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4454204 | Гидроцилиндр. подъём | 1 | |
| 1 | 4474699 | Труба гидроцилиндра | 1 |
| 2 | 4474700 | Шток поршня | 1 |
| 3 | 4474701 | Головка гидроцилиндра | 1 |
| 4 | 4474702 | Втулка | 1 |
| 8 | 4474703 | Кольцо стопорный | 1 |
| 12 | 4474704 | Амортизатор | 1 |
| 13 | 4474705 | Втулка | 1 |
| 14 | 4474706 | Установочный винт | 1 |
| 15 | 4474707 | Поршень | 1 |
| 21 | 4474708 | Установочный винт | 1 |
| 24 | 4474709 | Кронштейн | 1 |
| 25 | 4471710 | Палец | 1 |
| 26 | 4474711 | Болт с внутренним шестигранником | 2 |
| 27 | 4474712 | Пружинная шайба | 4 |
| 28 | 4474713 | Роллар | 2 |
| 29 | 4474714 | Шайба | 2 |
| 30 | 4474715 | Палец | 1 |
| 31 | 4474716 | Кольцо стопорный | 2 |
| 32 | 4474717 | Клапан | 1 |
| 33 | 4474718 | Клапан | 2 |
| 34 | 4474719 | Пробка | 4 |
| 35 | 4474720 | Пробка | 2 |
| 37 | 4474725 | Болт с внутренним шестигранником | 2 |
| 100 | 4470058 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
