Основные гидролинии (1) — HITACHI HX120B

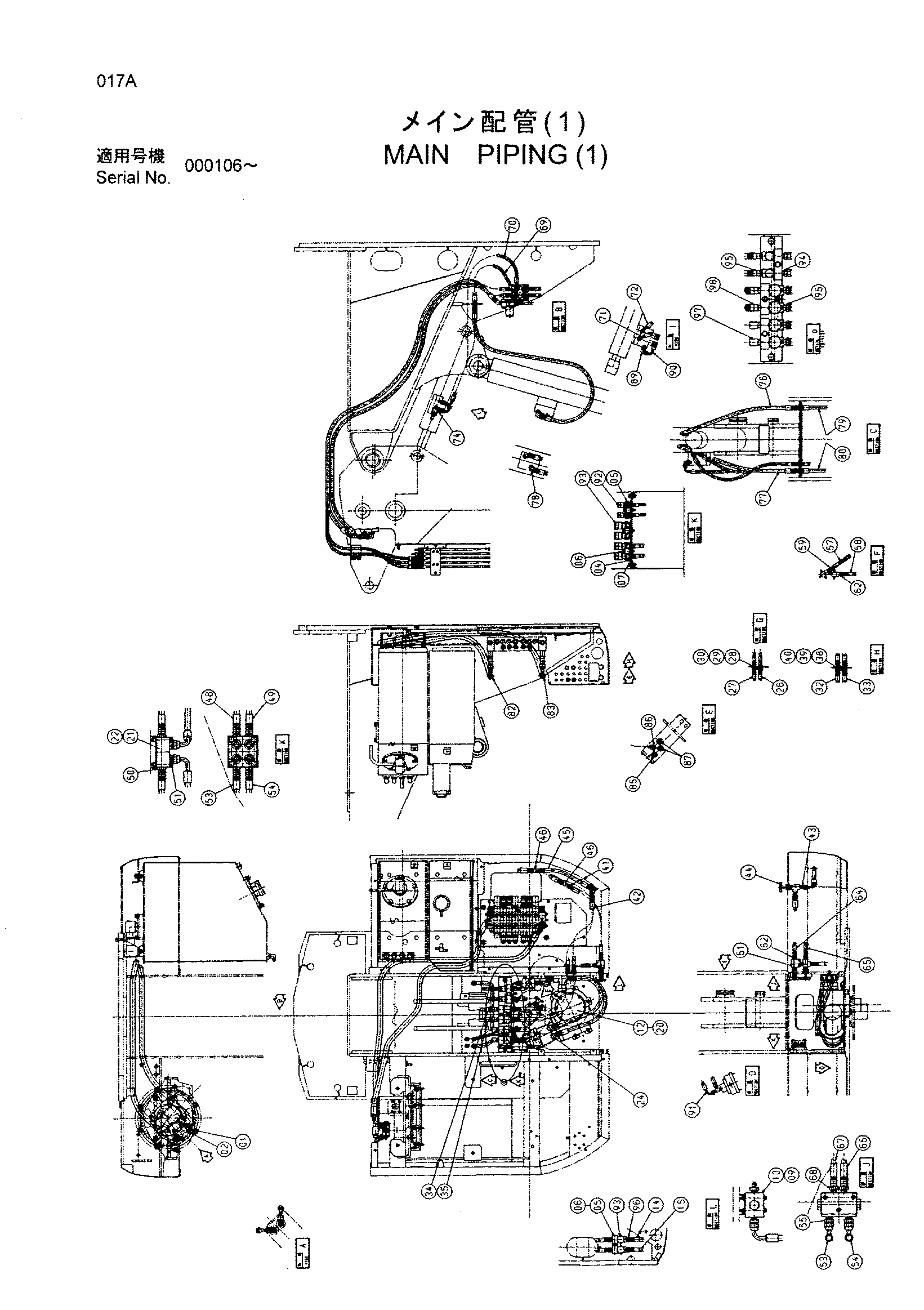

Заводская схема «Основные гидролинии (1)» для HITACHI HX120B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4278671 | Тройник | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 94-2022 | Пробка | 2 |
| 04 | 9758708 | Кронштейн | 1 |
| 05 | 9758709 | Хомут | 4 |
| 06 | J050855 | Болт с шайбой | 4 |
| 07 | J051030 | Болт с шайбой | 2 |
| 09 | J770660 | Болт с внутренним шестигранником | 3 |
| 10 | 4454256 | Обратный клапан | 1 |
| 12 | 4453808 | Гидромотор | 1 |
| 14 | 4474147 | Шланг | 1 |
| 15 | 4474148 | Шланг | 1 |
| 20 | J041235 | Болт с шайбой | 6 |
| 21 | 4459841 | Коллектор | 1 |
| 22 | J080650 | Болт с шайбой | 4 |
| 24 | 4200471 | Угловой штуцер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4461864 | Шланг | 1 |
| 27 | 4461865 | Шланг | 1 |
| 28 | 4409739 | Адаптер | 2 |
| 29 | A590912 | Пружинная шайба | 2 |
| 30 | J950012 | Гайка | 2 |
| 32 | 4471145 | Шланг | 1 |
| 33 | 4471146 | Шланг | 1 |
| 34 | 4461866 | Шланг | 1 |
| 35 | 4461867 | Шланг | 1 |
| 38 | 4409740 | Адаптер | 2 |
| 39 | A590914 | Пружинная шайба | 2 |
| 40 | J950014 | Гайка | 2 |
| 41 | 4461868 | Шланг | 1 |
| 42 | 4461869 | Шланг | 1 |
| 43 | 4215648 | Адаптер | 2 |
| 44 | 4403888 | Запорный клапан | 1 |
| 45 | 4461870 | Шланг | 1 |
| 46 | 4457517 | Тройник | 2 |
| 48 | 4461871 | Шланг | 1 |
| 49 | 4461872 | Шланг | 1 |
| 50 | 4405667 | Адаптер | 4 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4200465 | Адаптер | 4 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4461873 | Шланг | 1 |
| 54 | 4461874 | Шланг | 1 |
| 55 | 4154651 | Адаптер | 2 |
| 57 | 4327293 | Защитный кожух | 1 |
| 58 | 4461875 | Шланг | 1 |
| 59 | 4461876 | Шланг | 1 |
| 61 | 4403888 | Запорный клапан | 2 |
| 62 | 4409742 | Адаптер | 4 |
| 64 | 4461877 | Шланг | 1 |
| 65 | 4461878 | Шланг | 1 |
| 66 | 4471147 | Шланг | 1 |
| 67 | 4471148 | Шланг | 1 |
| 68 | 4409742 | Адаптер | 2 |
| 69 | 4461879 | Шланг | 1 |
| 70 | 4461880 | Шланг | 1 |
| 71 | 4461881 | Шланг | 1 |
| 72 | 4461882 | Шланг | 1 |
| 74 | 4200465 | Адаптер | 2 |
| 74A | 957366 | Уплотнительное кольцо | 1 |
| 76 | 4461883 | Шланг | 1 |
| 77 | 4461884 | Шланг | 1 |
| 78 | 4154671 | Угловой штуцер | 2 |
| 78A | 4509180 | Уплотнительное кольцо | 1 |
| 79 | 4471142 | Шланг | 1 |
| 80 | 4471144 | Шланг | 1 |
| 82 | 4461885 | Шланг | 1 |
| 83 | 4461886 | Шланг | 1 |
| 85 | 4190244 | Угловой штуцер | 1 |
| 85A | 4509180 | Уплотнительное кольцо | 1 |
| 86 | 4154671 | Угловой штуцер | 1 |
| 86A | 4509180 | Уплотнительное кольцо | 1 |
| 87 | 4200466 | Адаптер | 2 |
| 87A | 4509180 | Уплотнительное кольцо | 1 |
| 89 | 4154670 | Угловой штуцер | 1 |
| 89A | 957366 | Уплотнительное кольцо | 1 |
| 90 | 4461894 | Шланг | 1 |
| 91 | 4461895 | Шланг | 1 |
| 92 | 4471723 | Клапан словретур | 2 |
| 93 | 4471724 | Клапан словретур | 6 |
| 94 | 4154651 | Адаптер | 2 |
| 95 | 4472446 | Угловой штуцер | 2 |
| 96 | 4472443 | Адаптер | 8 |
| 97 | 4472444 | Угловой штуцер | 2 |
| 98 | 4472445 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX120B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
